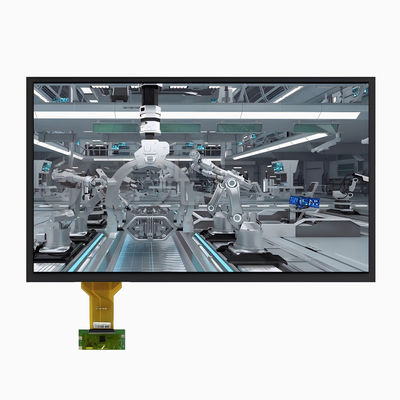

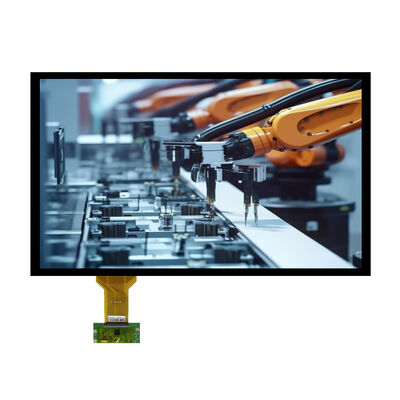

Dettagli:
|
| Prodotto: | Display LCD TFT | Dimensioni dello schermo: | 13,3 pollici (diagonale) |
|---|---|---|---|
| Risoluzione: | 1920 (O) x 1080 (V) FullHD | Luminosità: | 2000 cd/m² (nits), alta luminosità |
| Interfaccia: | eDP – 2 corsie | Schermo tattile (CTP): | PCAP Vetro-Vetro Opzionale |
| Cima:: | Da -20°C a +70°C (ampia temperatura) | Angolo di visione: | 89° tutte le direzioni (CR > 10) |
| Gamma di colori: | 72% NTSC (tipico) | tipo di pannello: | a-Si TFT, normalmente nero, IPS |
| Applicazione fondamentale: | HMI industriale, medicale, POS | Conformità: | REACH, RoHS, senza alogeni |
| Evidenziare: | 13.3 pollici 2000 nits TFT LCD,Display industriale FHD eDP,Display ad alta luminosità leggibile dalla luce solare |
||
Raggiungere la barriera della luminosità 2000 nits di prestazioni leggibili dalla luce solare
I display TFT standard funzionano a 200-500 nits, adeguati per ambienti interni controllati ma resi praticamente illeggibili sotto la luce solare diretta.Il SFTO1330WN-7432A-CT2 di Saef Technology Limited rompe questo limite, offrendo un'incredibile luminosità tipica di 2000 cd/m2, da quattro a dieci volte quella dei pannelli convenzionali.Il modulo Full HD da 3 pollici è progettato per gli ingegneri che si rifiutano di compromettere la visibilità esterna, durabilità industriale, o flessibilità di integrazione.
Conquistate la luce ambientale con l'ingegneria ad alta luminosità
A 2000 nits, questo display produce immagini vivaci e nitide anche alla luce diretta del sole. Il rapporto di contrasto di 1000: 1 garantisce neri profondi e bianchi brillanti.mentre gli angoli di visione ultra larghi di 89° mantengono l'accuratezza del colore e la leggibilità da qualsiasi prospettivaSia che sia utilizzato in chioschi all'aperto, sistemi di navigazione navale o pannelli di controllo industriali, questo modulo trasforma le difficili condizioni di illuminazione in un vantaggio visivo.
Fabbricato per il mondo reale ️ Robusto, affidabile e pronto
TIl pannello sensoriale capacitivo proiettato è dotato di vetro di copertura rinforzato chimicamente con durezza di matita ≥ 6H, trattamento antiabbagliamento (10%) e protezione superficiale anti-UV.Il touch controller ILI12511 supporta entrambi i 3.3V e 5V con interfacce I2C, USB o UART, offrendo prestazioni tattili affidabili anche in nebbia o con goccioline d'acqua superficiale.,questo modulo è certificato per gli ambienti più difficili.
Specifiche tecniche per l'integrazione del sistema
| Parametro | Valore |
|---|---|
| Area attiva | 2930,76 mm × 165,24 mm |
| Pitch dei pixel | 00,153 mm × 0,153 mm |
| Colori di visualizzazione | 16.7M |
| Interfaccia | eDP 2 corsie |
| Frequenza dell'orologio | 100147,8 MHz |
| Frequenza di fotogramma | 60 Hz |
| Tipo di retroilluminazione | LED illuminato a bordo |
| Voltaggio della retroilluminazione | 27V33V (tipicamente 30V) |
| Corrente di retroilluminazione | 600 mA in totale (300 mA per stringa) |
| Durata di vita del LED | 40,000 ore |
| Controllo tattile | ILI12511 |
| Interfaccia touch | I2C / USB / UART (selezionabile) |
| Tensione toccante | 3.3V o 5V (selezionabile) |
Personalizzazione e supporto tecnico
Mentre questo modulo viene fornito come una soluzione completa di display-touch-driver, Saef offre opzioni semi-personalizzate e completamente personalizzate per soddisfare le vostre esigenze esatte:
Personalizzazione ottica: regolare i livelli di luminosità, finitura anti-abbagliamento o aggiungere un rivestimento anti-impronte digitali (AF)
Modifiche meccaniche: dimensioni del contorno su misura, lunghezza FPC o posizioni del foro di montaggio
Aggiornamenti touch: integrare diversi controller touch o supportare la funzionalità touch-gloves
Adattamento dell'interfaccia: modifica del numero di corsie eDP o aggiunta di opzioni di uscita LVDS
Tuning del firmware: personalizza il linguaggio OSD, il motore di colore o le impostazioni DCR
Perché 2000 nidi contano
La soglia di 2000 nits è il punto di riferimento del settore per la vera leggibilità della luce solare.vedere senza sforzo anche sotto il sole più luminoso d'estateQuesto modulo offre queste prestazioni senza un consumo eccessivo di energia o problemi termici, grazie all'avanzata ingegneria di retroilluminazione a LED.
Progettato da ingegneri, per ingegneri.
In Saef, collaboriamo con i team di ingegneria dal concetto alla produzione, fornendo documentazione tecnica dettagliata, campioni di valutazione,e supporto di progettazione reattiva per garantire la vostra soluzione di visualizzazione funziona perfettamente sul campo.
Dimensioni meccaniche
![]()
Dimensioni meccaniche del touchscreen
![]()
Classificazione massima assoluta
| Parametro | Il simbolo | Un minuto. | - Max, ti prego. | Unità |
| Temperatura di funzionamento | TOP | +20 | + 70 | °C |
| Temperatura di conservazione | TST | - Trenta | + 80 | °C |
| Umidità ambientale di esercizio | Salta. | - | 90 | % RH |
| Umidità di stoccaggio | Hst | - | 90 | % RH |
| Requisito di rilascio di calore | Trls | 15 | °C | |
Caratteristiche elettriche del modulo LCD TFT
|
Parametro |
Il simbolo | Classificazione |
Unità |
||
| Minore | TYP | Max. | |||
| Tensione di ingresso dell'alimentazione | VDD | 3.0 | 3.3 | 3.6 | V. |
| Corrente di alimentazione | IDD | - | - | - | mA |
|
Fornitore di alimentazione del guidatore LEDVoltaggio |
Doppia velocità | 2.7 | 24 | V. | |
|
Fornitore di alimentazione del guidatore LEDCorrente |
IHVDD | 20 |
- |
mA | |
| Consumo di energia LED | PLED | 2.7 | W | ||
| Voltaggio di soglia di ingresso positivo | VIT+ | +100 | mV | ||
| Tensione di soglia di ingresso negativa | VIT- | - 100 | mV | ||
| tensione di ingresso differenziale in modalità comune | Vcom | TBD | V. | ||
Caratteristiche dell'unità di retroilluminazione
| Articolo | Il simbolo | Minore | TYP | Max. | Unità |
Esame Condizione |
| Tensione di alimentazione | Vf | 27 | 30 | 33 | V. | Se=300 mAX 2 |
| Corrente di alimentazione | Se | - | 600 | - | mA | - |
| Voltaggio inverso | V.R. | - | - | 5 | V. | 10 uA |
| Dissipazione di potenza | Pd | - | 18 | - | W | - |
| Uniformità per la CML | - | 80 | - | - | % | Se=600mA |
| Tempo di vita | - | 40000 | - | - | Ora | Se=600 mA |
| Colore della retroilluminazione | Bianco | |||||
Specifica CTP
| Categoria | Parametro | Specificità |
|
Generale |
Struttura | Vetro di copertura + vetro DITO |
| Rafforzamento delle lenti di copertura | Rafforzati chimicamente | |
| Durezza superficiale della copertura della lente |
≥ 6H (durezza della matita) |
|
| Tasso di trasmissione della luce | ≥ 85% | |
| Temperatura di funzionamento | -20°C ~ +70°C, RH ≤ 85% | |
| Temperatura di conservazione | -30°C ~ +80°C, RH ≤ 85% | |
|
Altri dispositivi |
Interfaccia | IIC / USB / UART |
| IC a contatto | IL12511 | |
| Tensione di alimentazione (VDD) |
3.3V o 5V (selezionabile) |
|
|
Resistenza dell'ospite (SDA/SCL) |
Configurabile sulla scheda principale |
|
| Ambiente | Condizioni di esercizio | Funzionamento in nebbia/acqua superficiale |
|
Superficie Proprietà |
Inchiostro di superficie | Anti-UV |
| Trattamento superficiale | Antiabbagliamento (Nebbia: 10%) | |
| Laminatura LCD-TP | OCA (Adesivo trasparente) | |
| Rispetto | Norme materiali | Compatibile con la RoHS e senza alogene |
