| prodotto: | LCD quadrato da 4 pollici | Risoluzione: | 320x320 pixel |
|---|---|---|---|
| Interfaccia: | SPI MCU | Schermata tattile: | con schermo touch capacitivo PCAP |
| Dimensione del profilo: | 84.0(W) x 84.0 (H) x 3.37 (T) mm (con tocco) | Direzione di visione: | Tutti gli angoli di visione (85/85/85/85) |
| Numero di pin: | 40 perni | Connessione: | Collegamento (può essere personalizzato) |
| Luminanza di superficie: | 300 cd/m2 (possibile personalizzare) | Potere del rifornimento: | 3.3 V |
| Consumo corrente: | 20 mA | Temperature operative.: | -20°C a +70°C |
| Tempo di vita: | 40000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Esposizione di TFT del quadrato a 4 pollici,esposizione di 320x320 TFT a 4 pollici,Esposizione a 4 pollici di MIPI TFT |
||
Display TFT quadrato 4 pollici SPI&MCU 320x320 punti Introduzione al prodotto
TECNOLOGIA SAFESF-TO400DX-8979A-CTIl modulo di visualizzazione LCD TFT è un display a cristallo liquido (LCD) a matrice attiva a colori TFT (Thin Film Transistor) di tipo trasmissivo che utilizza TFT di silicio amorfo come dispositivo di commutazione.Questo modulo è composto da un modulo LCD TFT, un circuito di guida e un'unità di retroilluminazione. La risoluzione di un 4 ′′ contiene 320 (RGB) X 320 punti e può visualizzare fino a 262k di colore.SF-TO400DX-8979A-CTIl modello LCD TFT supporta l'interfaccia MCU e SPI; la tensione di alimentazione (VCC) del pannello LCD di guida è da 2.7V a 3.6V. Il valore tipico è di 3.3V.
SF-TO400DX-8979A-CTpuò funzionare a temperature da -20°C a +70°C; le sue temperature di stoccaggio vanno da -30°C a +80°C. il modulo LCD è dotato di schermo touch capacitivo PCAP, è ottimo per automazione, GPS,attrezzature mediche, apparecchiature industriali, attrezzature di sicurezza prodotti bianchi, applicazioni domestiche intelligenti, sistema IoT, attrezzature automobilistiche, cruscotto auto, audio auto, orologio auto, sistema di visualizzazione porta auto, ionizzatore dell'acqua,che richiede un display TFT di alta qualità e immagine colorata.
| Prodotto: | TFT 4′′ pollici |
|---|---|
| Risoluzione: | 320x320 pixel |
| Interfaccia: | MCU SPI |
| Schermo tattile: | Con PCAP capacitive touch screen |
| Dimensione del profilo: | 84.0(W) x 84.0 (H) x 3.37 (T) mm (con tocco) |
| Direzione di visione: | Tutti gli angoli di visione (85/85/85/85) |
| Numero di pin: | 40 pin |
| Collegamento: | Collegamento |
| Luminanza superficiale: | 300 Cd/m2 |
| Potenza di alimentazione: | 3.3 V |
| Consumo corrente: | 20 mA |
| Temperatura di funzionamento: | -20°C a +70°C |
| Tempo di vita: | 40000 ore |
| Rispetto: | Compliance REACH e RoHS |
Display TFT quadrato da 4" SPI&MCU 320x320 punti Disegno del prodotto
Definizione del pin dell'interfaccia
| Numero PIN. | Il simbolo | Descrizione | Quando non è in uso | |||
| 1 | LEDA | B/L pin positivo | ️ | |||
| 2 | LEDK | B/L pin negativo | ️ | |||
| 3 | LEDK | B/L pin negativo | ️ | |||
| 4 | GND | Terreno | ️ | |||
| 5 | VCI | Fornitore di alimentazione ((2.8-3.3V) | ️ | |||
| 6 | IOVCC | Fornitore di alimentazione I/O (pp. 1,8-3,3 V) | ️ | |||
| 7 | TE | Potenza dell'effetto lacerante | Apri | |||
| 8 | CS | Pin di selezione del chip, poco attivo. | ️ | |||
| 9 | RS | Visualizzazione dei dati/scelta dei comandi
DCX = ¥ 1 ¥: visualizzazione dei dati o dei parametri. DCX = ¥0 ¥: registro indice / comando. |
️ | |||
| 10 | WR/SCK | Abilitazione di scrittura nell'interfaccia MCU.
In modalità SPI, questo pin è sclk |
️ | |||
| 11 | R & S | Abilitazione di lettura | GND | |||
| 12 | SDI | Pin di ingresso/uscita dell'interfaccia SPI. | ️ | |||
| 13 | SDO | Pin di uscita dell'interfaccia SPI. | ️ | |||
| 14 | GND | Terreno | ️ | |||
| 15-30 anni | D0-D15 | Input di sincronizzazione orizzontale | GND | |||
| 31 | RISET | Questo segnale ripristinare il dispositivo e deve essere applicato per iniziare correttamente il chip | ️ | |||
| 32 | IM2 | IM0=0 | IM2 = 0 | MCU 16 BIT | D[ 15:0] viene utilizzato | ️ |
| IM0= 1 | IM2 = 0 | MCU 8 BIT | D[7:0] viene utilizzato | |||
| 33 | IM0 | IM0= 1 | IM2= 1 | 4Line SPI | CS,RS,SCK.SDI | ️ |
| IM0=0 | IM2= 1 | Riserva | ️ | |||
| 34 | GND | Terreno | ️ | |||
| 35 | TP_INT | TP Interruzione all'host | Apri | |||
| 36 | TP_SDA | Input e output dei dati TP I2C | Apri | |||
| 37 | TP_SCL | Input dell'orologio TP I2C | Apri | |||
| 38 | TP_RES | TP reset esterno, basso è attivo | Apri | |||
| 39 | TP_VCI | Fornitura di corrente TP ((2.8-3.3V) | Apri | |||
| 40 | GND | Terreno | ️ | |||
| Articolo | Il simbolo | Min. | Tipico | - Max, ti prego. | Unità |
| Modulo a LED in avanti
Voltaggio |
VB LEDB | 12-13 anni.2 | V. | ||
| Corrente del modulo LED | IB LEDB | 30 | 40 | 50 | mA |
| LCM Luminosità superficiale
Luminanza▼1 |
LB SB | ️ | 300 | - Sì, signore. | Cd/mP 2P |
| LCM Luminosità superficiale
uniforme▼2 |
LB DBBB | - Sì, signore. | 80 | - Sì, signore. | % |
| parametro | Il simbolo | Condizione | Min. | Tipologia | Max. | Unità | ||
|
Angolo di visione |
Φ=3 ore |
θ |
Cr>10 |
75 | 85 |
deg |
||
| Φ= 6 ore | 75 | 85 | ||||||
| Φ=9 ore | 75 | 85 | ||||||
| Φ=12 ore | 75 | 85 | ||||||
| Rapporto di contrasto | Cr | θ=0
Φ=0 |
800 | 1000 | ||||
| Tempo di risposta | Tr+Tf | ️ | 25 | ️ | ms | |||
| NTSC | % | 55 | 60 | |||||
| CIE(x,y) cromaticità | Bianco | X | θ=0
Φ=0 |
Tipologia
- Zero.03 |
0.294 | Digita +0.03 | ||
| Y | 0.329 | |||||||
Prova di affidabilità
| - No, no, no. | Articolo 1 | Condizione | Cr |
| 1 | Prova di non funzionamento ad alta temperatura | 70°C*48 ore |
* Nessun difetto di funzionamento Funzione in Camera La temperatura è - E' consentito. * IDD di LCM in Pre- e Dopo la prova Dovrebbe seguire le specifiche |
| 2 | Prova a bassa temperatura senza funzionamento | -20°C*48 ore | |
| 3 | Prova senza funzionamento ad alta temperatura/umidità | 50°C*90%RH*48 ore | |
| 4 | Prova di funzionamento ad alta temperatura | 60°C*48 ore | |
| 5 | Prova di funzionamento a bassa temperatura | -10°C*48 ore | |
|
6 |
Prova di scossa termica |
-10°C ((30 min) -25°C ((5 min) -60 ((30 min) * 2 cicli |
|
|
7 |
Prova ESD |
tensione: ± 6KV R: 330Ω C:150pF Scarica d'aria, 10 volte |

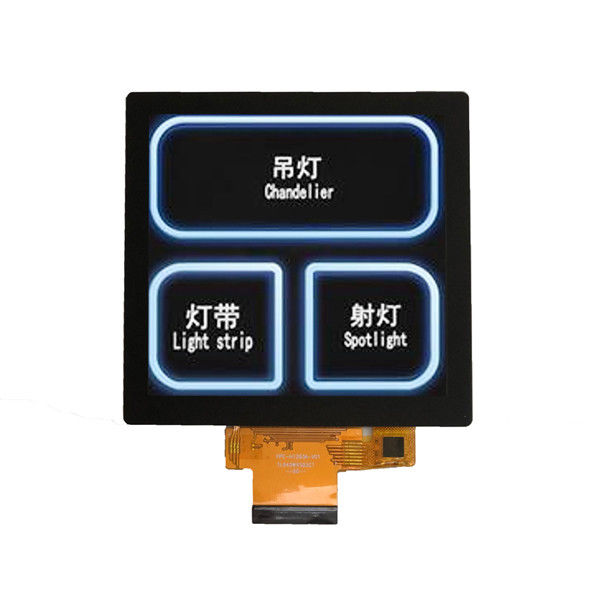

Display TFT quadrato da 4" SPI&MCU 320x320 punti Immagine del prodotto
