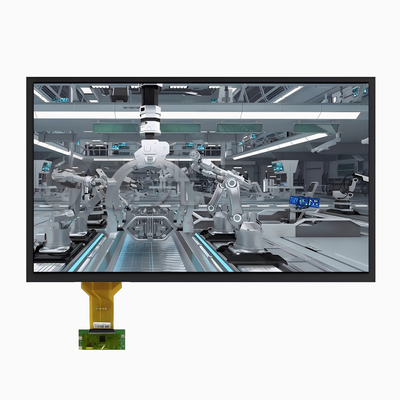

13Modulo di visualizzazione LCD TFT industriale diagonale da 0,3 pollici Full HD 1080p 1000nits Brightness Capacitive Touch eDP Interface

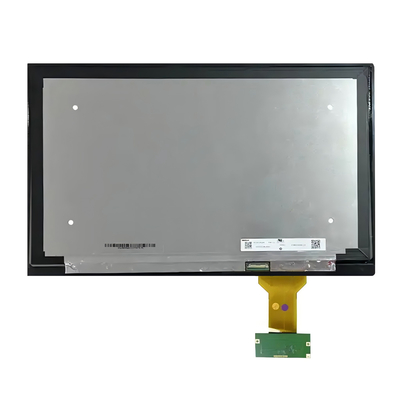

13Modulo di visualizzazione LCD TFT industriale diagonale da 0,3 pollici Full HD 1080p 1000nits Brightness Capacitive Touch eDP Interface

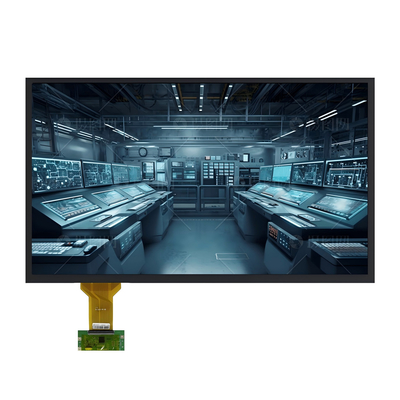

13Modulo di visualizzazione LCD TFT industriale diagonale da 0,3 pollici Full HD 1080p 1000nits Brightness Capacitive Touch eDP Interface 13Modulo di visualizzazione LCD TFT industriale diagonale da 0,3 pollici Full HD 1080p 1000nits Brightness Capacitive Touch eDP Interface 13Modulo di visualizzazione LCD TFT industriale diagonale da 0,3 pollici Full HD 1080p 1000nits Brightness Capacitive Touch eDP Interface

Grande immagine :  13Modulo di visualizzazione LCD TFT industriale diagonale da 0,3 pollici Full HD 1080p 1000nits Brightness Capacitive Touch eDP Interface

Dettagli:
Luogo di origine: ShenZhen / Cina
Marca: SAEF
Certificazione: ISO9001 / ISO14000
Numero di modello: SFTO1330SM-7208A3CT2
Termini di pagamento e spedizione:
Quantità di ordine minimo: 3 pezzi
Prezzo: The lowest market price guaranteed
Imballaggi particolari: Pacchetto standard di esportazione
Tempi di consegna: 1-5 settimane
Termini di pagamento: PayPal, T/T, Western Union, Ali-Pay, WeChat Pay
Capacità di alimentazione: 3000K pcs al mese

13Modulo di visualizzazione LCD TFT industriale diagonale da 0,3 pollici Full HD 1080p 1000nits Brightness Capacitive Touch eDP Interface

descrizione
Luminosità: 1000 cd/m² (Leggibile alla luce del sole) Dimensione dello schermo: 13,3 pollici diagonale
Risoluzione: 1920×1080 pixel (RGB) Temperatura di stoccaggio.: da -20°C a +70°C
Temperatura operativa.: -30°C a +80°C Tecnologia tattile: Pannello sensoriale capacitivo
Interfaccia: eDP 1.2 a 2 corsie (2.7Gbps) Gamma di colori: 72% NTSC
Gli angoli di vista: 85°/85°/85°/85° durata della retroilluminazione: 50,000 ore (LED, @ 25°C)
Trattamento superficiale: Rivestimenti AG/AR/AF (Selezionabili) Rapporto di contrasto: 800:1 (Tipico)
Durezza superficiale: ≥6H (Antiriflesso, Haze 10%) Opzioni IC: EETI, ILITEK, Cypress, Goodix
Resistenza ambientale: Funzionamento in nebbia/umidità superficiale Rispetto: RoHS, Senza alogeni, ISO 9001/14001 (Certificato UE/USA)
Evidenziare:

eDP Interface TFT LCD Display Module

,

Modulo di visualizzazione LCD TFT industriale

,

Modulo di visualizzazione LCD TFT industriale



Display TFT da 1000 nits per una visibilità estrema



SFTO1330SM-7208A3CT2 ridefinisce le prestazioni di alta luminosità con un'eccezionale luminosità di 1000 cd/m2, progettata per applicazioni critiche in Nord America ed Europa.,HMI industriali, e attrezzature mediche, questo modulo LCD FHD TFT da 13,3 pollici offre una chiarezza senza pari nella luce solare diretta o in ambienti ambientali forti.Dispone di un touchscreen capacitivo robusto (compatibile con guanti) e di un'ampia gamma di temperature di esercizio (da - 20 °C a + 70 °C), risponde a severi standard industriali UE/USA.



Innovazioni fondamentali

  • Chiarezza leggibile alla luce solare: luminosità di 1000 nits + 72% di gamma di colori NTSC per immagini vivide in condizioni di luce dura.

  • Tocco di grado industriale: vetro di copertura antiabbagliamento (durezza 6H), supporta il funzionamento in nebbia/condensazione (robustezza equivalente IP65).

  • Connettività ad alta velocità: l'interfaccia eDP 1.2 a due corsie (2,7 Gbps) garantisce la trasmissione dei dati a ritardo zero per i sistemi di controllo in tempo reale.

  • 50,000-Hour Backlight: LED a basso consumo energetico con attenuazione PWM (100Hz ∼ 1,6KHz) riducono il consumo di energia del 40% rispetto al CCFL.

  • Integrazione Plug & Play: supporta l'alimentazione logica da 3,3 V + l'ingresso di retroilluminazione da 12 V/24 V, compatibile con le schede driver HDMI 2.0 (incluse nella scheda dati).

Superiorezza tecnica per i mercati UE/USA

  • Eccellenza ottica: angoli di visione di 85°, rapporto di contrasto 800:1 e tempo di risposta <35ms per una riproduzione video fluida.

  • Pronto per l'ambiente estremo: opera a -20°C (condizioni di congelamento) a +70°C (piani di fabbrica), con certificazione di umidità/shock termico di 72 ore.

  • Rischio di conformità zero: RoHS, senza alogeni, certificato ISO 9001/14001 - pienamente conforme alle direttive europee EMC e FCC degli Stati Uniti.

  • Compatto e resistente: profilo sottile da 5,2 mm, design resistente agli urti e connettori I-PEX protetti da EMI.

Applicazioni mirate

  • Termini di pagamento esterni (POS/chioschi)

  • Pannelli di controllo industriali (automazione, robotica)

  • Dispositivi per l'imaging medico

  • Informazioni di intrattenimento sui trasporti (autobus, treni)

  • Attrezzature di fabbrica intelligenti

Perché i clienti di tutto il mondo si fidano di questo display

Prodotto da Saef Technology (Shenzhen), lo SFTO1330SM-7208A3CT2 combina la durata di livello militare con l'ottica all'avanguardia.Raspberry Pi, e PC industriali, mentre il pannello leggibile dalla luce solare elimina costosi schermi esterni.questo modulo è la scelta ottimale per gli OEM che si rivolgono a mercati basati sull'affidabilità negli Stati Uniti, Germania, Regno Unito e Scandinavia.







Dimensioni esterne

13Modulo di visualizzazione LCD TFT industriale diagonale da 0,3 pollici Full HD 1080p 1000nits Brightness Capacitive Touch eDP Interface 0



Definizione del pin dell'interfaccia



Numero PIN. Il simbolo I/O Funzione
1 CABC_ EN / NC - Riservato per CD
2 H_GND P Tiro ad alta velocità
3 Corridoio 1_N Io... Corridoio di collegamento di segnale di completamento 1
4 Corridoio1_P Io... Linea di collegamento del segnale vero 1
5 H_GND P Tiro ad alta velocità
6 Strada 0_N Io... Corridoio di collegamento del segnale complementare 0
7 Linea 0_P Io... Strada di collegamento del segnale vero 0
8 H_GND P Tiro ad alta velocità
9 AUX_CH_P Io... Canali ausiliari del segnale vero
10 AUX_CH_N Io... Canali ausiliari del segnale complementare
11 H_GND P Tiro ad alta velocità
12 LCD_VDD P Logica LCD e potenza del driver (3,3V)
13 LCD_VDD P Logica LCD e potenza del driver (3,3V)
14 NC Io... Riservato all'uso dei fabbricanti di LCD
15 LCD_GND P Logica LCD e messa a terra del conducente
16 LCD_GND P Logica LCD e messa a terra del conducente
17 HPD O Pin di segnale HPD
18 LED-1 P Sfondo di luce
19 LED-2 P Sfondo di luce
20 LED-3 P Sfondo di luce
21 LED-4 P Sfondo di luce
22 BL_ ENABLE Io... Accensione/disattivazione della retroilluminazione
23 BL_PWM_DIM Io... Sistema PWM
24 SCL/NC - Riservato all'uso dei fabbricanti di LCD
25 SDA/NC - Riservato all'uso dei fabbricanti di LCD
26 BL_PWR P Potenza della retroilluminazione
27 BL_PWR P Potenza della retroilluminazione
28 BL_PWR P Potenza della retroilluminazione
29 BL_PWR P Potenza della retroilluminazione
30 NC - Riservato all'uso dei fabbricanti di LCD





Caratteristiche ottiche



Parametro Condizioni Un minuto. Tipo. - Max, ti prego. Unità

L'angolo di visione (CR>10)

Orizzontale θL - 85 -

grado

    θ R - 85 -
  Verticale θT - 85 -
    θB - 85 -
Rapporto di contrasto Centro 600 800 - -
Tempo di risposta Tr+Td - 30 35 ms

CF Colorazione cromatica(CIE1931)

X rosso

Tipo.

- Zero.05

TBD

Tipo.

+0.05

-
  Rosso y   TBD   -
  X verde   TBD   -
  Verde y   TBD   -
  X blu   TBD   -
  Blu y   TBD   -
  X bianco   (0,323)   -
  Bianco y   (0,379)   -
Rapporto NTSC %   (72)   -

Centro Luminosità di bianco

Anno di applicazione 800 1000   cd/m2





Caratteristiche della retroilluminazione



Parametro Il simbolo Un minuto. Tipo. - Max, ti prego. Unità
Tensione di alimentazione VBL 5 12.0 37 V.

Corrente di alimentazione per retroilluminazione

ILED 6

-

25 mA
Fornitore di alimentazione per il retroilluminazione PLED 0.18 - 5.55 W
Voltaggio del segnale luminoso modulato VPWM H 1.2 - 5.0 V.
  VPWM L 0 - 0.6 V.
Rapporto di controllo della luminosità Compiti 1 - 100 %
Frequenza di controllo della luminosità fPWM 100 - 1,600 KHz
LED-BL ON/OFF Alta tensione VCNTH 1.2   5.0 V.
LED-BL ON/OFF bassa tensione VCNTL 0 - 0.6 V.
Durata di vita del LED - 40,000 50,000 - h





Specifica CTP



Categoria Parametro Specificità
Generale Struttura Vetro di copertura + vetro DITO
Rafforzamento delle lenti di copertura Rafforzati chimicamente
Durezza superficiale della copertura della lente ≥ 6H (durezza della matita)
Tasso di trasmissione della luce ≥ 85%
Temperatura di funzionamento -20°C ~ +70°C, RH ≤ 85%
Temperatura di conservazione -30°C ~ +80°C, RH ≤ 85%
Altri dispositivi Interfaccia IIC / USB / UART
IC a contatto IL12511
Tensione di alimentazione (VDD) 3.3V o 5V (selezionabile)
Resistenza dell'ospite (SDA/SCL) Configurabile sulla scheda principale
Ambiente Condizioni di esercizio Funzionamento in nebbia/acqua superficiale
Proprietà della superficie Inchiostro di superficie Anti-UV
Trattamento superficiale Antiabbagliamento (Nebbia: 10%)
Laminatura LCD-TP OCA (Adesivo trasparente)
Rispetto Norme materiali Compatibile con la RoHS e senza alogene





Immagine del prodotto

13Modulo di visualizzazione LCD TFT industriale diagonale da 0,3 pollici Full HD 1080p 1000nits Brightness Capacitive Touch eDP Interface 1



13Modulo di visualizzazione LCD TFT industriale diagonale da 0,3 pollici Full HD 1080p 1000nits Brightness Capacitive Touch eDP Interface 2
