IlSFTO1560BD-7246A3Nè un dispositivo ad alte prestazioni15Modulo di visualizzazione TFT ad alta luminosità Full HD (FHD) da 0,6 pollicisono progettati per ambienti industriali, esterni e robusti.
1Display ultra-luminoso per ogni condizione di illuminazione
1000 nit di luminosità:Garantisce una visibilità chiara sotto la luce solare diretta o con un'illuminazione esterna estrema.
Risoluzione FHD 1920x1080:Fornisce un allineamento dei pixel in strisce verticale RGB nitido e accurato con profondità di colore di 16,7M (6bit + FRC) per applicazioni di precisione.
2. Durabilità industriale
Temperatura di funzionamento ampia:Funziona in modo affidabile da -20°C a +70°C, ideale per ambienti difficili come fabbriche, veicoli o attrezzature esterne.
Superficie antiabbagliamento e resistente agli graffi:Il rivestimento duro 3H riduce gli abbagliamenti e resiste ai graffi, migliorando la leggibilità all'aperto.
Test rigorosi:Sopporta le prove di alta temperatura/umidità (60°C, 90%RH) e di urto termico (100 cicli tra -30°C e +80°C) di 240 ore per una affidabilità a lungo termine.
3Interfaccia flessibile e controllo dell' attenuazione
Interfaccia eDP a 30 pin:Semplifica l'integrazione con i sistemi embedded.
Dimming della retroilluminazione PWM:Frequenza regolabile (190 Hz ∼2 kHz) per un controllo ottimale della luminosità in diverse condizioni di luce.
Ottimizzazione del driver LED:Il convertitore integrato con tensione di uscita fino a 31 V e bilanciamento di corrente multicanale prolunga la durata della retroilluminazione.
4. Applicazioni versatili
Automazione industriale:PLC, pannelli di controllo, monitor medici.
Segnaletica digitale esterna:Ferme dell'autobus, punti vendita, chioschi.
Sistemi per autoveicoli:Navigazione GPS, infotainment, schermi di sorveglianza.
Ambienti specializzati:Equipaggiamento militare, aeronautico, portuale.
5. Conformità ed efficienza
Compatibilità RoHS:I materiali privi di piombo soddisfano le norme ambientali dell'UE.
Basso consumo energetico:Un consumo tipico di energia di 0,891 W bilancia l'efficienza energetica e le prestazioni.
Richiedi un campione:Contattare il nostro team di supporto UE/USA all'indirizzoSales2@saef.com.cnper le soluzioni CTP standard (adatte all'uso all'aperto, di qualità industriale) e le opzioni di personalizzazione.
Specificità
| Articolo |
Specificità |
Unità |
| Dimensione dello schermo |
15.6 ¢ diagonale |
|
| Elemento driver |
matrice attiva TFT a-si |
- |
| Numero di pixel |
1920 x RGB x 1080 |
pixel |
| Pitch dei pixel |
00,17925 (H) x 0,17925 (V) |
mm |
| Disposizione dei pixel |
Striscia verticale RGB |
- |
| Colori di visualizzazione |
16.7 m |
colore |
| Modalità di trasmissione |
Normalmente nero |
- |
| Trattamento superficiale |
Rivestimento duro (3H), antirallentamento |
- |
| Consumo di energia |
Cella 0,891W ((Max.) |
- |
|
Temperatura di funzionamento
|
-20°C a +70°C |
°C |
|
Temperatura di conservazione
|
-30°C a +80°C |
°C |
Dimensioni esterne
Definizione del pin dell'interfaccia
| Pin |
Il simbolo |
Descrizione |
| 1 |
NC |
Nessuna connessione (riservata per la prova LCD) |
| 2 |
H_GND |
Terreno ad alta velocità |
| 3 |
ML1- |
Complemento della corsia di segnalazione 1 |
| 4 |
ML1+ |
True Signal-Main Lane 1 |
| 5 |
H_GND |
Terreno ad alta velocità |
| 6 |
ML0- |
Linea di segnalazione complementare 0 |
| 7 |
ML0+ |
Vero segnale - corsia principale 0 |
| 8 |
H_GND |
Terreno ad alta velocità |
| 9 |
AUX+ |
Vero canale di segnalazione ausiliario |
| 10 |
AUX- |
Canali ausiliari di segnale complementare |
| 11 |
H_GND |
Terreno ad alta velocità |
| 12 |
VCCS |
Fornitura di alimentazione +3,3V (tipico) |
| 13 |
VCCS |
Fornitura di alimentazione +3,3V (tipico) |
| 14 |
NC |
Nessuna connessione (riservata per la prova LCD) |
| 15 |
GND |
Terreno |
| 16 |
GND |
Terreno |
| 17 |
HPD |
Rilevazione della spina calda |
| 18 |
BL_GND |
BL Terreno |
| 19 |
BL_GND |
BL Terreno |
| 20 |
BL_GND |
BL Terreno |
| 21 |
BL_GND |
BL Terreno |
| 22 |
LED_EN |
BL_Activate segnale del convertitore a LED |
| 23 |
LED_PWM |
Segnale di controllo di attenuazione PWM del convertitore LED |
| 24 |
NC |
Nessuna connessione (riservata per la prova LCD) |
| 25 |
NC |
Nessuna connessione (riservata per la prova LCD) |
| 26 |
LED_VCCS |
Potenza BL |
| 27 |
LED_VCCS |
Potenza BL |
| 28 |
LED_VCCS |
Potenza BL |
| 29 |
LED_VCCS |
Potenza BL |
| 30 |
NC |
Nessuna connessione (riservata per la prova LCD) |

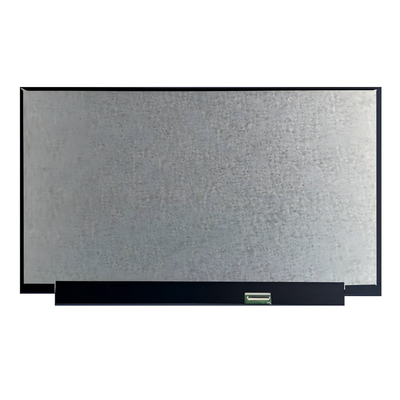

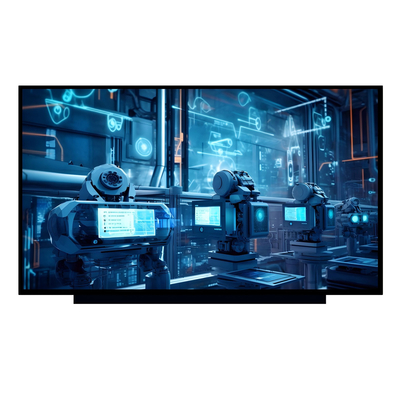

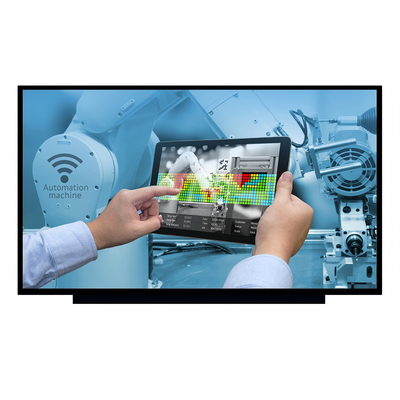

Immagine del prodotto
