Dettagli:
|
| Dimensione dello schermo: | 15.6 pollici diagonale | Brillantezza: | 1500 cd/m2 (tipo) |
|---|---|---|---|
| Risoluzione: | 1920×1080 FHD | angolo di visione: | 85°/85°/85°/85° (CR≥10) |
| Temperatura operativa.: | -30°C a +85°C | Interfaccia: | LVDS a due canali a 40 pin |
| Consumo di energia: | 4W (Tipo) @ 3.3V | Rapporto di contrasto: | 8001 (tipo) |
| Lampade di sfondo: | Barra luminosa LED esterna | Durata dei LED: | 24.35W, durata di vita di 50.000 ore |
| Trattamento superficiale: | Antiabbagliamento, rivestimento duro 3H | Gamma di colori: | 72% NTSC |
| Valutazione Vibrazioni/ESD: | Conforme a MIL-STD-202G | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display LCD FHD TFT,Display LCD TFT leggibile alla luce del sole,Display LCD industriale leggibile dalla luce solare |
||
Visibilità Ineguagliabile in Ambienti Difficili
Il display TFT LCD ad alta luminosità SFTO1560RX-7312AN da 15,6" offre una luminosità di 1500 nit per una visibilità cristallina sotto la luce diretta del sole. Progettato per applicazioni industriali, questo display FHD (1920×1080) è dotato di un rivestimento antigraffio 3H e funziona perfettamente da -30°C a 85°C – ideale per chioschi all'aperto, sistemi di trasporto e macchinari pesanti.
Principali Vantaggi Tecnici
Durata Industriale: Supera i test di shock termico (-30°C↔85°C), vibrazioni (10-55Hz) e scariche elettrostatiche (ESD) ±12kV.
Retroilluminazione a Lunga Durata: Sistema LED da 50.000 ore con ingresso 45,1 V (tip. 540 mA).
Integrazione Flessibile: Interfaccia LVDS con controllo di scansione inversa (pin REV_SCAN) per un montaggio versatile.
Prestazioni Cromatiche Reali: Gamma cromatica NTSC del 72% e rapporto di contrasto 800:1.
Affidabilità Certificata
Certificato ISO 9001/14001 e conforme agli standard EU RoHS/REACH. Include 1 anno di garanzia funzionale.
Ideale Per:
Segnaletica Digitale Esterna
Attrezzature Edili e Agricole
Display per Cabina di Pilotaggio Aeronautica
Sistemi di Navigazione Marittima
Dispositivi Medici
Richiedi un Campione: Contatta il nostro team di supporto EU/US all'indirizzo sales2@saef.com.cn per prezzi industriali e opzioni di personalizzazione.
Specifiche
| Articolo | Specifiche | Unità |
| Dimensione Schermo | 15,6” diagonale reale | |
| Apertura Bezel | 365.72x220.39x12.5 | mm |
| Numero di Pixel | 1920 x R.G.B. x 1080 | pixel |
| Pixel Pitch | 0.17925 (H) x 0.17925 (V) | mm |
| Area di Visualizzazione | 344.16x193.59 | mm |
| Colori Display | 16.7M | colori |
| Modalità Transmissiva | Normalmente Nero | - |
| Trattamento Superficiale | Tipo AG, rivestimento duro 3H, | - |
| Consumo Energetico | Cella totale | |
| TC | 8100 | k |
| NTSC | 72 (Tip) | % |
Dimensioni Esterne
![]()
Definizione Pin Interfaccia
| Pin | Nome | Descrizione |
| 1 | NC | Non connesso, questo pin deve essere aperto |
| 2 | NC | Non connesso, questo pin deve essere aperto |
| 3 | NC | Non connesso, questo pin deve essere aperto |
| 4 | NC | Non connesso, questo pin deve essere aperto |
| 5 | NC | Non connesso, questo pin deve essere aperto |
| 6 | NC | Non connesso, questo pin deve essere aperto |
| 7 | NC | Non connesso, questo pin deve essere aperto |
| 8 | NC | Non connesso, questo pin deve essere aperto |
| 9 | NC | Non connesso, questo pin deve essere aperto |
| 10 | NC | Non connesso, questo pin deve essere aperto |
| 11 | LCD_VCC | Alimentazione logica e driver LCD 3,3 V |
| 12 | LCD_VCC | Alimentazione logica e driver LCD 3,3 V |
| 13 | LCD_VCC | Alimentazione logica e driver LCD 3,3 V |
| 14 | NC | Non connesso, questo pin deve essere aperto |
| 15 | NC | Non connesso, questo pin deve essere aperto |
| 16 | NC | Non connesso, questo pin deve essere aperto |
| 17 | REV_SCAN |
Basso → Modalità Normale. Alto → Scansione Inversa Orizzontale e Verticale |
| 18 | RXO0- | Ingresso dati differenziale LVDS negativo. Canale O0 (dispari) |
| 19 | RXO0+ | Ingresso dati differenziale LVDS positivo. Canale O0 (dispari) |
| 20 | RXO1- | Ingresso dati differenziale LVDS negativo. Canale O1 (dispari) |
| 21 | RXO1+ | Ingresso dati differenziale LVDS positivo. Canale O1 (dispari) |
| 22 | RXO2- | Ingresso dati differenziale LVDS negativo. Canale O2 (dispari) |
| 23 | RXO2+ | Ingresso dati differenziale LVDS positivo. Canale O2 (dispari) |
| 24 | LCD GND | Massa logica e driver LCD |
| 25 | RXOC- | Ingresso clock differenziale LVDS negativo. (dispari) |
| 26 | RXOC+ | Ingresso clock differenziale LVDS positivo. (dispari) |
| 27 | LCD GND | Massa logica e driver LCD |
| 28 | RXO3- | Ingresso dati differenziale LVDS negativo. Canale O3 (dispari) |
| 29 | RXO3+ | Ingresso dati differenziale LVDS positivo. Canale O3 (dispari) |
| 30 | RXE0- | Ingresso dati differenziale LVDS negativo. Canale E0 (pari) |
| 31 | RXE0+ | Ingresso dati differenziale LVDS positivo. Canale E0 (pari) |
| 32 | RXE1- | Ingresso dati differenziale LVDS negativo. Canale E1 (pari) |
| 33 | RXE1+ | Ingresso dati differenziale LVDS positivo. Canale E1 (pari) |
| 34 | LCD GND | Massa logica e driver LCD |
| 35 | RXE2- | Ingresso dati differenziale LVDS negativo. Canale E2 (pari) |
| 36 | RXE2+ | Ingresso dati differenziale LVDS positivo. Canale E2 (pari) |
| 37 | RXEC- | Ingresso clock differenziale LVDS negativo. (pari) |
| 38 | RXEC+ | Ingresso clock differenziale LVDS positivo. (pari) |
| 39 | RXE3- | Ingresso dati differenziale LVDS negativo. Canale E3 (pari) |
| 40 | RXE3+ | Ingresso dati differenziale LVDS positivo. Canale E3 (pari) |

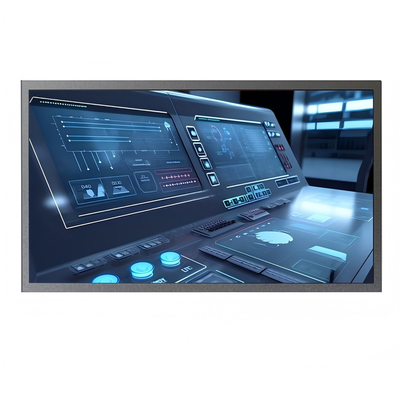

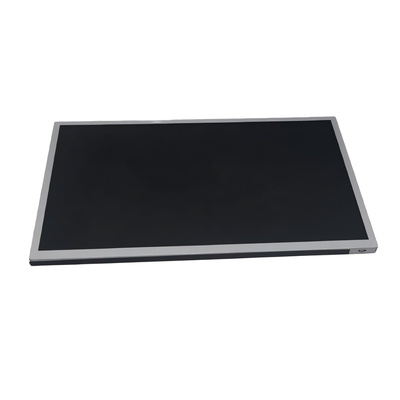

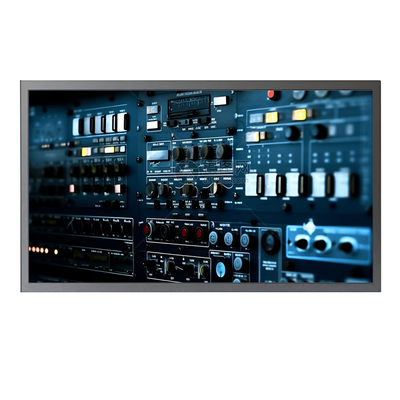

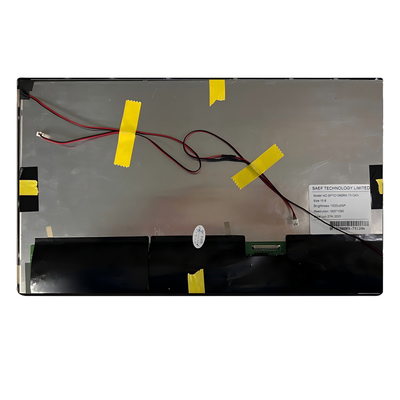

Immagine del Prodotto
![]()
![]()
