Dettagli:
|
| Dimensione della schermata: | 27 pollici | Luminanza superficiale: | 1000 cd/m2 (tipico) |
|---|---|---|---|
| Risoluzione: | 3840×2160 (UHD) | Interfaccia: | eDP 1.4 a 4 corsie (5.4 Gbps) |
| Rapporto di contrasto: | 1000:1 (Tipico) | Numero di pin: | 30 pin |
| angolo di visione: | 89° (CR>10, Tutte le Direzioni) | Montaggio: | Compatibile con VESA Mount |
| Profondità del colore: | 1.07 B (8bit+A-FRC) | Gamma di colori: | NTSC 90%, sRGB 98% (Tipico) |
| Alimentazione: | 10V ±1V (logico), 24V (dietro) | Temperatura operativa.: | 0℃ a +50℃ |
| Temperatura di stoccaggio.: | -20℃ a +60℃ | durata della retroilluminazione: | 30,000 ore (L70 @ 25°C) |
| Tempo di risposta: | 14 ms (GTG tipico) | Rispetto: | RoHS, Senza alogeni, REACH |
| Evidenziare: | Display TFT industriale 4K,Display TFT industriale UHD,Display TFT industriale ad alta luminosità |
||

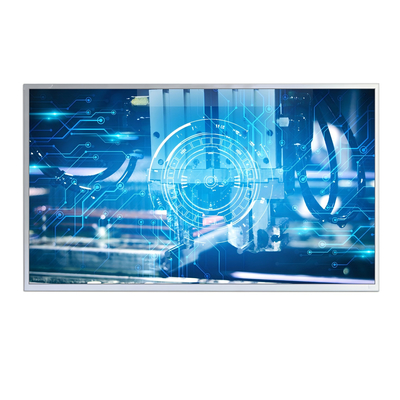

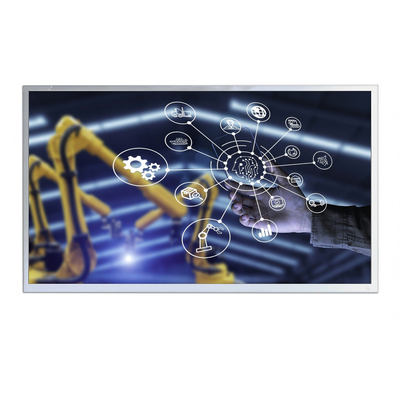

SFTO2700B-7125AN 27 UHD display TFT industriale ad alta luminosità per applicazioni professionali nei mercati UE e USA
L'SFTO2700B-7125AN è un display TFT ad ultra-alta definizione (UHD 4K) di 27 pollici di ultima generazione progettato per ambienti impegnativi negli Stati Uniti e in Europa.Progettato per ingegneri, progettisti di sistemi e professionisti tecnici, questo display combina una luminosità eccezionale (1000 cd/m2),e precisione del colore leader del settore per fornire prestazioni ottimali nell'automazione industriale, imaging medico, chioschi all'aperto e sistemi AV professionali.
Risoluzione 4K UHD (3840 × 2160): garantisce immagini cristalline per applicazioni ad alta intensità di dati.
Alta luminosità e contrasto: luminosità di 1000 cd/m2 e rapporto di contrasto di 1000:1 per la visibilità in luce solare diretta e in condizioni di scarsa illuminazione.
Riproduzione dei colori avanzata: profondità di colore a 10 bit (8-bit + A-FRC) con gamma di colori NTSC 90% e sRGB 98% per una corrispondenza precisa dei colori nei flussi di lavoro di progettazione, simulazione e ispezione.
Rivestimento a basso riflesso: riduce al minimo gli abbagliamenti per un funzionamento senza soluzione di continuità in ambienti luminosi.
Angoli di visione ampi (178°): mantiene la qualità dell'immagine costante anche ad angoli estremi.
Durabilità industriale: funziona in modo affidabile a temperature comprese tra -20°C e +70°C.
Conformità agli standard UE e statunitensi: RoHS, REACH, CE, FCC e certificazioni IP65 del pannello anteriore per l'implementazione globale.
Interfaccia: eDP a 4 canali (tipo inversione), velocità di collegamento di 5,4 Gbps per il trasferimento di dati ad alta velocità.
Struttura dei pixel: matrice attiva a-Si TFT con arrangiamento pixel a strisce RGB verticale.
Lumierazione di fondo: LED a bordo per un'illuminazione uniforme ed un'efficienza energetica.
Montaggio: VESA-compatibile (200 x 200 mm) per l'integrazione flessibile in recinti industriali.
Progettato per uso professionale: ideale per la visione artificiale, i pannelli di controllo e la segnaletica digitale in ambienti difficili.
Compliance globale: Precertificato per i mercati dell'UE (CE, RoHS) e degli Stati Uniti (FCC) per semplificare gli appalti.
Affidabilità e longevità: rigorosamente testato per oltre 50.000 ore di funzionamento (tipico).
Applicazioni di destinazione:
Automazione industriale e sistemi HMI
Segnaletica digitale esterna e chioschi
Attrezzature mediche per l'imaging e la diagnostica
Dispositivi di controllo per l'automobile e l'aeronautica
Pareti video e sistemi di simulazione professionali
Pronto a integrare lo SFTO2700B-7125AN nel tuo prossimo progetto? Contatta il nostro team di ingegneri per schede dati, file CAD o richieste di campioni.Il nostro supporto con sede nell'UE/USA garantisce la conformità senza soluzione di continuità e l'orientamento tecnico per la vostra domanda.
Dimensioni meccaniche
| Parametro | Specificità | Unità |
| Area attiva | 596.736 ((H) × 335.664 ((V) | mm |
| Numero di pixel | 3840 ((H) × 2160 ((V) | pixel |
| Pitch dei pixel | 0.1554 ((H) × 0.1554 ((V) | mm |
| Disposizione dei pixel | RGB Striscia verticale | |
| Profondità del colore | 1.07 B ((8bit+A-FRC) | colori |
| Modalità di visualizzazione | Normalmente nero | |
| Contorno dimensionale | 630.0 ((H) × 368.2 ((V) × 20.98 ((Profondità) | mm |
| Peso | 3340 (tipico) | g |
| Larghezza del bordo (L/R/U/D) | 13.71/13.71/13.74/13.74 | mm |
| Trattamento superficiale | Nebbia 25%, 3H | |
| Luce di fondo | Lungo lato, tipo di barra di illuminazione a due LED |
Specifiche elettriche
| Parametro | Un minuto. | Tipo. | - Max, ti prego. | Unità | |
| Tensione dell'alimentazione | VDD | 9 | 10.0 | 11 | V. |
| Corrente di alimentazione | DD | - | 460 | 900 | |
| Corrente in corsa | IRUSH | - | 2.0 | 3.0 | |
| Voltaggio di scorrere di ingresso ammissibile | VRF | - | - | 400 | |
|
Input differenziale di alto livello Voltaggio di soglia |
HIV |
- |
- |
+100 | |
|
Input differenziale a basso livello Voltaggio di soglia |
VIL | - 100 |
- |
mV | |
| Tensione di ingresso differenziale | Video. |
100 |
- | 600 | mV |
| tensione di ingresso differenziale in modalità comune | Vcm |
0 |
2 | ||
|
Consumo di energia |
PD | - | 4.6 | 9 | W |
| 55 | 58 | W | |||
| Ptotale | - | 59.6 | - | W | |
Specifiche dell'unità di retroilluminazione
| Parametro | Un minuto. | Tipo. | - Max, ti prego. | Unità | |
| Voltaggio di ingresso della barra luminosa LED per pin di ingresso | VPIN | 33.6 | 37.2 | 39.6 | V. |
|
Corrente di ingresso della barra luminosa LED per pin di ingresso |
IPIN |
- |
110 |
mA |
|
| Consumo di energia LED | PBL | - |
55 |
58 | W |
| Durata di vita del LED |
- |
30,000 |
- |
Ore | |
Specifiche ottiche del modulo LCD
| Parametro | Il simbolo | Condizione | Un minuto. | Tipologia | - Max, ti prego. | Unità | ||
|
Intervallo dell' angolo di visione |
Orizzontale |
Θ3 |
|
85 |
89 | - | Deg. | |
| Θ9 | 85 | 89 | - | Deg. | ||||
|
Verticale |
Θ12 | 85 | 89 | - | Deg. | |||
| Θ6 | 85 | 89 | - | Deg. | ||||
| Relazione di contrasto di luminosità | CR |
Θ = 0. (Al centro) Normalmente Visualizzazione Angolo |
700 | 1000 | ||||
| Luminanza del bianco | 800 | 1000 | - | cd/m2 | ||||
| Uniformità della luminosità bianca | 80 | 85 | % | |||||
|
Riproduzione del colore |
|
|
0.283 | 0.313 | 0.343 | - | ||
| Wy. | 0.299 | 0.329 | 0.359 | - | ||||
|
|
Rx | 0.646 | 0.676 | 0.706 | - | |||
| RY | 0.269 | 0.299 | 0.329 | - | ||||
|
Verde |
Gx | 0.197 | 0.227 | 0.257 | - | |||
| Gi | 0.649 | 0.679 | 0.709 | - | ||||
|
Blu |
Bx | 0.123 | 0.153 | 0.183 | - | |||
| Da: | 0.029 | 0.059 | 0.089 | - | ||||
|
Tempo di risposta |
GTG | Tg | 14 | 20 | ms | |||
| Parla in croce | CT | - | - | 2.0 | % | |||
Definizione del pin
| Numero di pin | Il simbolo | Funzione |
| 1 | VDD | Fornitura di alimentazione (10,0V) |
| 2 | VDD | Fornitura di alimentazione (10,0V) |
| 3 | VDD | Fornitura di alimentazione (10,0V) |
| 4 | VDD | Fornitura di alimentazione (10,0V) |
| 5 | VDD | Fornitura di alimentazione (10,0V) |
| 6 | GND | Terreno |
| 7 | GND | Terreno |
| 8 | NC |
SCL PGMA |
| 9 | NC | SDA PGMA |
| 10 | GND | GND |
| 11 | HPD | Segnale di rilevamento della spina calda |
| 12 | GND | Terreno |
| 13 | DAUXN | Segnale negativo per il veicolo ausiliario |
| 14 | DAUXP | Segnale positivo per il servizio ausiliario |
| 15 | GND | Terreno |
| 16 | DRX0P 9 | Segnale positivo per la corsia eDP0 |
| 17 | DRX0N | Segnale negativo per la corsia eDP0 |
| 18 | GND | Terreno |
| 19 | DRX1P | Segnale positivo per la corsia eDP1 |
| 20 |
DRX1N |
Segnale negativo per la corsia eDP1 |
|
21 |
GND | Terreno |
| 22 | GRX2P | Segnale positivo per la corsia eDP2 |
| 23 | DRX2N | Segnale negativo per la corsia eDP2 |
| 24 | GND | Terreno |
| 25 | DRX3P | Segnale positivo per la corsia eDP3 |
| 26 | DRX3N | Segnale negativo per la corsia eDP3 |
| 27 | GND | Terreno |
| 28 | GND | Terreno |
| 29 | NC | Nessuna connessione |
| 30 | BIST | Funzione BIST |
