Dettagli:
|
| luminosità massima: | 1000 cd/m² (Leggibile alla luce del sole) | Dimensione della schermata: | 21.5 pollici (546.86 mm diagonale) |
|---|---|---|---|
| Risoluzione: | 1920 × 1080 (Full HD) | Tecnologia tattile: | CTP a 10 punti (compatibile con guanti) |
| Interfaccia: | LVDS a doppio canale (8-bit RGB) | Temperatura operativa.: | -10°C a +60°C (Grado Industriale) |
| Temperatura di stoccaggio.: | -20℃ a +60℃ | angolo di visione: | 89° orizzontale/verticale (CR>10) |
| Rapporto di contrasto: | 1000:1 (Tipico) | Interfaccia touch: | Usb |
| applicazioni: | Imaging medico, chioschi, HMI | Trattamento superficiale: | Nebbia 20%, 6H |
| Garanzia: | 2 anni (coperta estesa per uso industriale) | Rispetto: | RoHS, REACH, senza alogeni, ISO 9001/14001 |
| Evidenziare: | LCD TFT industriale 1000 nit,LCD TFT industriale certificato RoHS |
||
Ultra-luminoso LCD TFT industriale da 21,5" per ambienti estremi UE/USA
SFHD2150A01PT-H20%2 offre una luminosità senza pari di 1000 cd/m2 progettata per la visibilità della luce solare nelle applicazioni industriali nordamericane ed europee.funzionamento ad ampia temperatura (da - 10 °C a + 60 °C)Questo display eccelle nella diagnostica medica, nei terminali di pagamento all'aperto e nell'automazione delle fabbriche.soddisfa i severi requisiti normativi UE/USA.
Principali vantaggi per i clienti industriali:
✅ 1000nits Alta luminosità ️ Leggibile sotto la luce diretta del sole (ideale per chioschi all'aperto)
✅ Tocco compatibile con il guanto ️ Funziona con stilo capacitivo/mani bagnate (interfaccia USB)
✅ Garanzia prolungata ️ copertura di 2 anni per il funzionamento 24 ore su 24
Performance di livello industriale
Resilienza alle alte temperature
Inizia a freddo a -10°C (magazzini di congelamento) e funziona a +60°C (piani di fabbrica), superando test di ciclo termico di 120 ore.
Interfaccia LVDS a doppio canale
Trasmissione del segnale resistente al rumore per PLC Siemens/Beckhoff in ambienti ad elevato EMI.
Pronti per la medicina e l' esterno
10001:1 rapporto di contrasto + 89° angoli di visione per l'immagine in scala di grigi compatibile con DICOM e la segnaletica esterna.
Costruzione robusta
Vetro rinforzato antiabbagliamento 6H, resistenza alla nebbia equivalente IP65 e protezione ESD ±4 kV.
Specifiche tecniche
|
Caratteristica |
Valore industriale |
|---|---|
|
Efficienza energetica |
Circuito di avviamento morbido (≤3A corrente in corsa) |
|
Sensibilità al tatto |
rilevamento a 10 dita (< 10 g di pressione) |
|
Guidatore di retroilluminazione |
L'impianto deve essere dotato di un sistema di accensione per il controllo delle emissioni. |
|
Collegamento ottico |
OCR liquido per riflessione ridotta |
Medicina
Monitor chirurgici, diagnostica per l'imaging (DICOM grayscale)
Infrastrutture esterne
Caselle di pedaggio, pannelli informativi delle fermate degli autobus, chioschi self-service
Industria 4.0
Interfacce di controllo robotizzate (Germania)
Trasporti
Display per bagagli aeroportuali, sistemi di controllo dei treni (Regno Unito/Francia)
Perché scegliere questo display?
Prodotto da Saef Technology (certificato ISO 9001/14001), questo modulo comprende:
Specificità
- Sì.
| Articolo 1 | Unità | Specificità |
| Diagonale dello schermo | mm | 546.86 ((21.5 ̇) |
| Area attiva | mm | 476.064 ((H) x 267.786 ((V) |
| Pixel H x V | - | 1920 ((x3) x 1080 |
| Pitch dei pixel | - Sì. | 247.95 (per una triade) x247.95 |
| Disposizione dei pixel | - | Striscia verticale RGB |
| Modalità di visualizzazione | - | Modalità VA, normalmente nera |
| Tempo di risposta | Msec | 14 ms (in genere accesi/spenti) |
| Peso | In grammo | TBD |
| Interfaccia elettrica | - | Input di dati RGB a doppio canale LVDS a 8 bit |
| Colore di supporto | - | 16Colori.7M |
| Trattamento superficiale | - | Antiabbagliamento, 3H |
|
Intervallo di temperatura operativo Immagazzinamento ((Spedito) |
°C |
-10 a +60 -20 a +60 |
Dimensioni esterne
![]()
![]()
Definizione del pin dell'interfaccia
| Numero PIN. | Il simbolo | Descrizione |
| 1 | RxO0- | Input di dati differenziali LVDS negativi (dati dispari) |
| 2 | RxO0+ | Input di dati differenziali LVDS positivi (dati dispari) |
| 3 | RxO1- | Input di dati differenziali LVDS negativi (dati dispari) |
| 4 | RxO1+ | Input di dati differenziali LVDS positivi (dati dispari) |
| 5 | RxO2- | Input di dati differenziali LVDS negativi (dati dispari) |
| 6 | RxO2+ | Input di dati differenziali LVDS positivi (dati dispari) |
| 7 | GND | Terreno |
| 8 | RxOCLK- | Input di orologio differenziale LVDS negativo (orologio dispari) |
| 9 | RxOCLK+ | Input di orologio differenziale LVDS positivo (orologio parziale) |
| 10 | RxO3- | Input di dati differenziali LVDS negativi (dati dispari) |
| 11 | RxO3+ | Input di dati differenziali LVDS positivi (dati dispari) |
| 12 | RxE0- | Input di dati differenziali LVDS negativi (dati pari) |
| 13 | RxE0+ | Input di dati differenziali LVDS positivi (dati pari) |
| 14 | GND | Terreno |
| 15 | RxE1- | Input di dati differenziali LVDS negativi (dati pari) |
| 16 | RxE1+ | Input di dati differenziali LVDS positivi (dati pari) |
| 17 | GND | Terreno |
| 18 | RxE2- | Input di dati differenziali LVDS negativi (dati pari) |
| 19 | RxE2+ | Input di dati differenziali LVDS positivi (dati pari) |
| 20 | RxECLK- | Input di orologio differenziale LVDS negativo (orologio pari) |
| 21 | RxECLK+ | Input di orologio differenziale LVDS negativo (orologio pari) |
| 22 | RxE3- | Input di dati differenziali LVDS negativi (dati pari) |
| 23 | RxE3+ | Input di dati differenziali LVDS positivi (dati pari) |
| 24 | GND | Terreno |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Nessuna connessione |
| 28 | VDD | Tensione di ingresso dell'alimentazione |
| 29 | VDD | Tensione di ingresso dell'alimentazione |
| 30 | VDD | Tensione di ingresso dell'alimentazione |
Specifica della retroilluminazione
| Parametro | Il simbolo | Valore | Unità | ||
| MiN. | Tipo. | - Max, ti prego. | |||
| Voltaggio di ingresso della barra luminosa | VLED | 48 | 52 | 56 | V. |
| Input della barra luminosa corrente | ILED | - | 480 | - | mA |
| Consumo di energia | PLED | 23.04 | 24.96 | 26.88 | W |
| Tempo di vita del LED | LBL | 40000 | 50000 | - | Ore |
Caratteristiche elettriche
| Parametro | Il simbolo | Min. | Tipo Max | Unità | |
| Tensione di alimentazione | VDD | 4.5 | 5.0 | 5.5 | V. |
| Corrente di alimentazione | IVDD | 500 | 1200 | mA | |
| Corrente in corsa | IRUSH | 2.0 | 3.0 | A | |
| Voltaggio di scorrere di ingresso ammissibile | VRF | 300 | mV | ||
| Tensione di soglia di ingresso differenziale di alto livello | HIV | +100 | mV | ||
| Tensione di soglia di ingresso differenziale a basso livello | VIL | - 100 | mV | ||
| Tensione di ingresso differenziale | VID | 200 | 600 | mV | |
| Voltaggio di ingresso | VBL_I | - Zero.3 | VDD + 0.3 | mV | |
| tensione di ingresso differenziale in modalità comune | VCM | 1.0 | 1.2 | 1.5 | |
| Consumo di energia | malattie veneree | 2.5 | 6 | W | |
| Parametro | Condizioni | Un minuto. | Tipo. | - Max, ti prego. | Unità |
| Rapporto di contrasto | Centro | 700 | 1000 | - | - |
| Tempo di risposta | Tr+Td | - | 14 | 20 | ms |
|
CF Colorazione cromatica (CIE1931) |
X rosso |
Tipo -0.03 |
0 |
Tipo: +0.03 |
0 |
| X bianco | 0.323 | - | |||
| Bianco y | 0.379 | - | |||
| Centro Luminosità di bianco | Anno di applicazione | 800 | 1000 | cd/m2 | |
| Parla in croce | Ct | 2.0 | % |

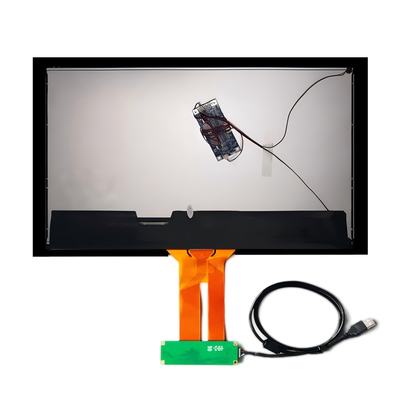

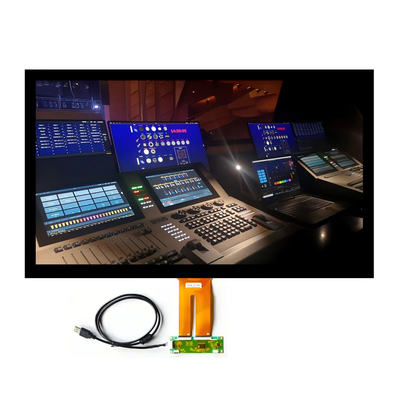

Immagine del prodotto
![]()
![]()
