Dettagli:
|
Dimensione schermo: | 15.6 pollici diagonale | Tipo di visualizzazione: | Modulo industriale dell'affissione a cristalli liquidi del tft |
---|---|---|---|
Risoluzione: | 1920×1080 pixel (RGB) | Temperatura di stoccaggio.: | -30°C a +80°C |
Temperatura operativa.: | -35°C a +85°C | Luminosità: | 500 cd/m2 |
Rapporto di contrasto: | 1200:1 (tip.) | Interfaccia: | Input LVDS a 8 bit, connettore I-PEX |
Tecnologia tattile: | Pannello sensoriale capacitivo | Trattamento superficiale: | Rivestimenti AG/AR/AF (Selezionabili) |
Copertura di vetro: | Vetro Gorilla/Vetro Temperato/PMMA | Punti di contatto: | 10 punti multi-touch |
Interfaccia touch: | I2C/USB/RS232 (configurabile) | Opzioni IC: | EETI, ILITEK, Cypress, Goodix |
Personalizzazione: | Stampa in seta, logo, ritagli | Rispetto: | Compliance REACH e RoHS |
Evidenziare: | LCD TFT industriale e medico RoHS,LCD TFT 15 |
SFTO1560JD-7328BN – TFT LCD da 15,6" ad alta luminosità per condizioni estreme
Progettato per ambienti esigenti, l'SFTO1560JD-7328BN è un display TFT LCD da 15,6 pollici ad alta luminosità progettato per offrire immagini cristalline anche in condizioni di luce solare diretta o in ambienti industriali con scarsa illuminazione. Con luminosità di 500 cd/m² e un ampio intervallo di temperature operative (-30°C a +80°C), questo display è ideale per applicazioni che richiedono affidabilità e visibilità in condizioni difficili.
Perché scegliere questo TFT LCD ad alta luminosità?
Caratteristiche tecniche:
Applicazioni:
Progettato per i mercati globali:
L'SFTO1560JD-7328BN soddisfa le rigorose esigenze delle industrie europee e americane, offrendo:
Contattaci per ordini all'ingrosso o soluzioni personalizzate!
In Saef Technology Limited, siamo specializzati nella fornitura di display ad alte prestazioni a clienti globali. Con spedizioni veloci negli Stati Uniti, in Germania, nel Regno Unito, in Francia e oltre, forniamo supporto tecnico e prezzi competitivi per le esigenze della tua azienda.
Specifiche
Parametro | Specifica | Unità |
Area attiva | 345,6 (L) x 194,4 (A) | mm |
Numero di pixel | 1920 x RGB x 1080 | pixel |
Passo dei pixel | 0,18 (L) x 0,18 (A) | mm |
Disposizione dei pixel | Striscia verticale RGB | |
Modalità di visualizzazione | Normalmente nero | |
Colori di visualizzazione | 8 bit | colori |
Trattamento superficiale | HC | |
Rapporto di contrasto | Tip. 1200 Min.1000 | |
Angolo di visione (CR>10) | Tip.85/85/85/85 | grado |
Gamma di colori | 72% NTSC | |
Luminosità | 500 tip 425 min | cd/m2 |
Uniformità della luminosità | 80% tip 75% min | |
Consumo energetico | Max.10,65 W Tip. 9,55 W | watt |
Dimensione del contorno | 363,8*215,9 | mm |
Peso | Tip. 850 g | grammo |
Dimensioni esterne
Definizione dei pin dell'interfaccia
N. |
Simbolo |
N. |
Simbolo |
||
1 |
RE3P |
Dati differenziali LVDS positivi input Canale E3 (pari) |
21 |
RO1N |
Dati differenziali LVDS negativi i nput Canale O1 (dispari) |
2 |
RE3N |
Dati differenziali LVDS negativi input Canale E3 (pari) |
22 |
RO0P |
Dati differenziali LVDS positivi in put Canale O0 (dispari) |
3 |
RECLKP |
Clock differenziale LVDS positivo inpu t (pari) |
23 |
RO0N |
Dati differenziali LVDS negativi i nput Canale O0 (dispari) |
4 |
RECLKN |
Clock differenziale LVDS negativo inp ut (pari) |
24 |
GND |
Massa LCD |
5 |
RE2P |
Dati differenziali LVDS positivi input Canale E2 (pari) |
25 |
NC |
SDA per l'uso SAEF, questo pin dovrebbe essere aperto |
6 |
RE2N |
Dati differenziali LVDS negativi input Canale E2 (pari) |
26 |
NC |
SCL per l'uso SAEF, questo pin dovrebbe essere aperto |
7 |
GND |
Massa LCD |
27 |
NC |
MTP per l'uso SAEF, questo pin dovrebbe essere aperto |
8 |
RE1P |
Dati differenziali LVDS positivi input Canale E1 (pari) |
28 |
LCD_VCC |
Alimentazione LCD 3,3 V |
9 |
RE1N |
Dati differenziali LVDS negativi input Canale E1 (pari) |
29 |
LCD_VCC |
Alimentazione LCD 3,3 V |
10 |
RE0P |
Dati differenziali LVDS positivi input Canale E0 (pari) |
30 |
LCD_VCC |
Alimentazione LCD 3,3 V |
11 |
RE0N |
Dati differenziali LVDS negativi input Canale E0 (pari) |
31 |
LED_PW M |
Regolazione retroilluminazione ,3,3 V (3 V~3,6 V) |
12 |
RO3P |
Dati differenziali LVDS positivi input Canale O3 (dispari) |
32 |
LED_EN |
Pin di abilitazione ,3,3 V (3 V~3,6 V) |
13 |
RO3N |
Dati differenziali LVDS negativi input Canale O3 (dispari) |
33 |
GND |
Massa |
14 |
GND |
Massa LCD |
34 |
STBYB |
Pin di impostazione della modalità di standby profondo. |
15 |
ROCLKP |
Clock differenziale LVDS positivo inpu t (dispari) |
35 |
RSTB |
Ripristino del dispositivo per IC driver LCD, Basso attivo |
16 |
ROCLKN |
Clock differenziale LVDS negativo inp ut (dispari) |
36 |
GND |
Massa |
17 |
GND |
Massa LCD |
37 |
BL_POW ER |
+12 V Alimentazione Vi |
18 |
RO2P |
Dati differenziali LVDS positivi input Canale O2 (dispari) |
38 |
BL_POW ER |
+12 V Alimentazione Vi |
19 |
RO2N |
Dati differenziali LVDS negativi input Canale O2 (dispari) |
39 |
BL_POW ER |
+12 V Alimentazione Vi |
20 |
RO1P |
Dati differenziali LVDS positivi input Canale O1 (dispari) |
40 |
BL_POW ER |
+12 V Alimentazione Vi |
Caratteristiche ottiche
Articolo |
Simbolo |
Condizione |
Min |
Tip. |
Max |
Unità |
Luminanza |
Bp |
θ=0° |
425 |
500 |
-- |
cd/m2 |
Uniformità L255 |
△Bp |
|
75 |
80 |
-- |
% |
Angolo di visione |
θL |
Cr≥10 |
-- |
85 |
-- |
grado |
|
θR |
|
-- |
85 |
-- |
|
|
ψT |
|
-- |
85 |
-- |
|
|
ψB |
|
-- |
85 |
-- |
|
Rapporto di contrasto |
Cr |
θ=0° FF=0° |
1000 |
1200 |
|
- |
Coordinate cromatiche di CIE1931 |
Wx |
θ=0° |
0,283 |
0,313 |
0,343 |
- |
|
Wy |
|
0,299 |
0,329 |
0,359 |
|
Gamma di colori |
|
NTSC |
-- |
72 |
-- |
% |
Gamma |
|
25℃ |
2,0 |
2,2 |
2,4 |
% |
Diafonia |
|
25℃ |
-- |
-- |
2 |
% |
Caratteristiche della retroilluminazione
Parametro |
Simbolo |
Valori |
Unità |
||
|
|
Min. |
Tip. |
Max. |
|
Tensione di alimentazione LED |
V LED |
28 |
30 |
31 |
V |
Corrente di alimentazione LED |
ILED |
- |
252 |
- |
mA |
Consumo energetico |
PLED |
- |
8,89 |
9,19 |
W |
Quantità di LED |
QLED |
- |
40 |
- |
EA |
Durata del LED |
TLED |
40000 |
50000 |
- |
Ore |
Specifiche CTP (opzionali)
Categoria | Parametro | Specifica |
Generale | Struttura | Vetro di copertura + vetro DITO |
Rinforzo della lente di copertura | Rinforzato chimicamente | |
Durezza superficiale della lente di copertura | ≥6H (durezza della matita) | |
Tasso di trasmissione della luce | ≥85% | |
Temperatura di esercizio | -30℃ ~ +80℃, ≤85% RH | |
Temperatura di stoccaggio | -35℃ ~ +85℃, ≤85% RH | |
Elettrico | Interfaccia | IIC / USB / UART |
Touch IC | IL12511 | |
Tensione di alimentazione (VDD) | 3,3 V o 5 V (selezionabile) | |
Resistenza host (SDA/SCL) | Configurabile sulla scheda principale | |
Ambientale | Condizioni operative | Funzionale in caso di nebbia/acqua superficiale |
Proprietà della superficie | Inchiostro superficiale | Anti-UV |
Trattamento superficiale | Anti-riflesso (foschia: 10%) | |
Laminazione LCD-TP | OCA (adesivo otticamente trasparente) | |
Conformità | Standard dei materiali | Conforme a RoHS e senza alogeni |

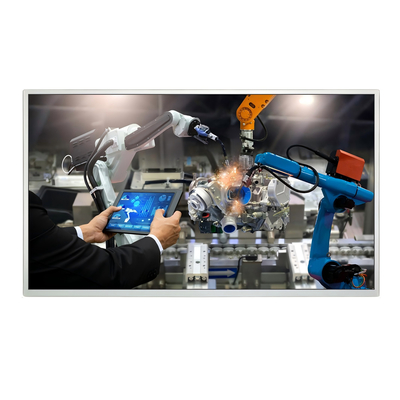

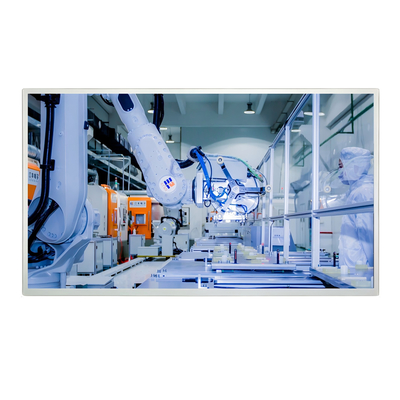

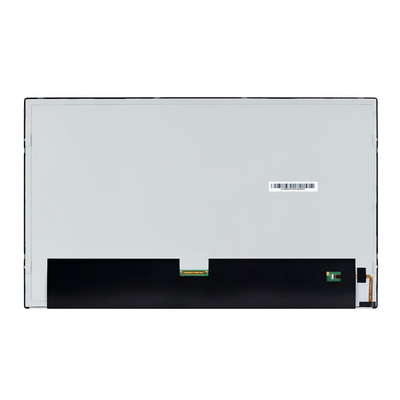

Immagine del prodotto
