Dettagli:
|
| Prodotto: | 5Display LCD TFT da 0,7 pollici | Risoluzione: | 640x480 VGA |
|---|---|---|---|
| Luminosità: | 500 cd/m² (Tipico) | Direzione di visione: | 80° (in tutte le direzioni, CR≥10) |
| Rapporto di contrasto: | 1200:1 | Interfaccia: | RGB a 6 bit (40 pin) |
| Temperatura operativa.: | -30°C a +80°C | Personalizzazione: | Vetro/Sensore/FPC |
| IC del driver: | JD9168S | Durata dei LED: | 30,000 ore |
| Toccare: | Capacità prevista (PCAP) | Rispetto: | Conformità Rohs & Reach |
| Evidenziare: | TFT LCD industriale PCAP Touch,TFT LCD industriale JD9168S,TFT LCD industriale 640x480 |
||
Display LCD TFT robusto da 5,7" 500Nits con PCAP Touch - Temperatura di livello industriale
SFTO570DX-7263AN di Saef Technology offre prestazioni eccezionali in ambienti estremi.VGA TFT da 7 pollici è progettato per HMI industriali, dispositivi medici e cruscotti automobilistici in Europa e Nord America.
✅ Pronto per l'ambiente estremo: opera dal freddo artico al caldo del deserto (-30 ° C ~ 80 ° C) con certificazione di shock termico di 120 ore.
✅ Durabilità industriale: superficie indurita 3H resiste a graffi + resistenza alle vibrazioni casuali (0,015G2/Hz, 5-500Hz).
✅ Potenza ottimizzata: solo 1.5W di consumo di retroilluminazione + controllo di attenuazione PWM (1-50kHz).
✅ Alta chiarezza visiva: rapporto di contrasto 1200: 1 + 60% di gamma di colori NTSC.
Integrazione senza soluzione di continuità
Aggiorna la tua soluzione con la personalizzazione del tocco a capacità proiettata (PCAP):
Opzioni di vetro: vetro Gorilla®/vetro temperato/PMMA con rivestimenti AG/AR/AF.
Flessibilità dei sensori: vetro/film/film+piastre di film + forme FPC personalizzate.
Compatibilità del controller: EETI, ILITEK, Cypress, Goodix (interfacce I2C/USB/RS232).
Rapid Prototyping: 4 settimane di tempo di campionamento per le combinazioni display + touch.
Ideale per: interfacce sterilizzabili mediche, cruscotti automobilistici, controlli di automazione di fabbrica.
Specifica del prodotto
| Articolo | Specificità | Unità |
| Tipo LCD | TFT | - |
| Colore di visualizzazione | 16.7M | - |
| Direzione di visione | IPS, tutti gli angoli di visione | Orologio |
| Temperatura di funzionamento | -30~+80 | °C |
| Temperatura di conservazione | -30~+80 | °C |
| Dimensione del modulo | Riferimento al disegno | mm |
| Area attiva ((W × H) | 115.20X86.40 | mm |
| Numero di punti | 640 x 480 | punti |
| Controller LCM | JD9168S | - |
| Tensione dell'alimentazione | 3.3 | V. |
| Lampade di sfondo | 3S7P-LED (bianco) | pcs |
| Interfaccia | Interfaccia RGB | - |
Dimensioni esterne
![]()
Classificazione massima assoluta
| Articolo | Il simbolo | Un minuto. | - Max, ti prego. | Unità |
| Tensione di alimentazione Tensione | VCC | - Zero.3 | 3.3 | V. |
| Voltaggio di alimentazione della retroilluminazione | VLED | - Zero.3 | 6.0 | V. |
| Temperatura di funzionamento | In alto | - Trenta | 80 | °C |
| Temperatura di conservazione | Tst | - Trenta | 80 | °C |
Caratteristiche della retroilluminazione
| Articolo | Il simbolo | Valore tipico | |
| Tensione di alimentazione | VLED | 5V | |
| Corrente di alimentazione | IL | 300 - mA | |
| Consumo di energia | PL | 1.5 - W | |
| Frequenza di controllo PWM | FPDIM | 50K Hz | |
| Luce di fondo ON-OFF | Altezza |
VEN |
1.4 VLED V |
| Basso | 0 - 0,4 V | ||
| Livello di controllo PWM | Altezza |
VPDIM |
1.5 V |
| Basso | 0 - 0,4 V | ||
| Uniformità | ΔBp | 80% | |
| Tempo di vita | tempo | 40K ore | |
Definizione del pin dell'interfaccia
| Numero PIN. | Il simbolo | I/O | Definizione |
| 1 | U/D | Io... | Direzione di scansione su/sotto sul modulo del pannello. |
| 2 | NC | - | Nessuna connessione. |
| 3 | HSYNC | Io... | Input di sincronizzazione orizzontale nell'interfaccia RGB. |
| 4-6 | VLED | P | Fornitore di alimentazione per il driver a LED. |
| 7 | VCC | P | Fornitore di alimentazione per TFT. |
| 8 | VSYNC | Io... | Input di sincronizzazione verticale nell'interfaccia RGB. |
| 9 | DE | Io... | Abilita l'input dei dati nell'interfaccia RGB. |
| 10 | XL | Io... | Nessuna connessione. |
| 11 | U U | Io... | Nessuna connessione. |
| 12 | ADJ | Io... | Pin di ingresso del segnale PWM. |
| 13-15 | B5-B3 | Io... | Autobus dati blu. |
| 16 | VSS | P | Scendi. |
| 17-19 | B2-B0 | Io... | Autobus dati blu. |
| 20 | VSS | P | Scendi. |
| 21-23 | G5-G3 | Io... | Autobus dati verde. |
| 24 | VSS | P | Scendi. |
| 25-27 | G2-G0 | Io... | Autobus dati verde. |
| 28 | VSS | P | Scendi. |
| 29-31 | R5-R3 | Io... | Autobus dati rosso. |
| 32 | VSS | P | Scendi. |
| 33-35 | R2-R0 | Io... | Autobus dati rosso. |
| 36 | XR | Io... | Nessuna connessione. |
| 37 | YD | Io... | Nessuna connessione. |
| 38 | DCLK | Io... | Input di pixel clock nell'interfaccia RGB. |
| 39 | VSS | P | Scendi. |
| 40 | L/R | Io... | Direzione scansione sinistra/destra sul modulo del pannello. |

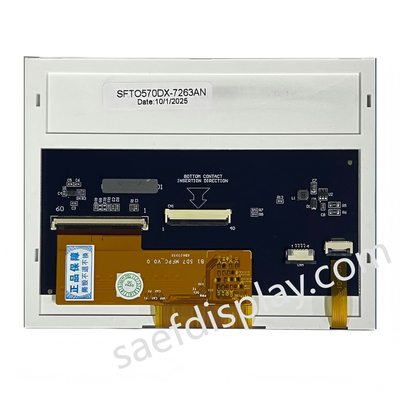

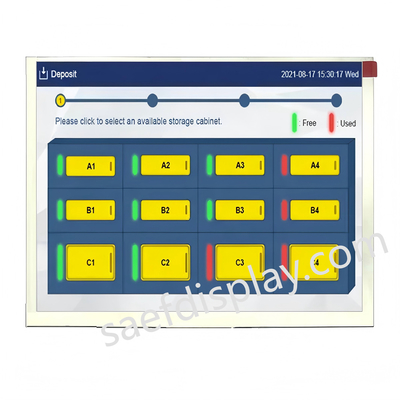

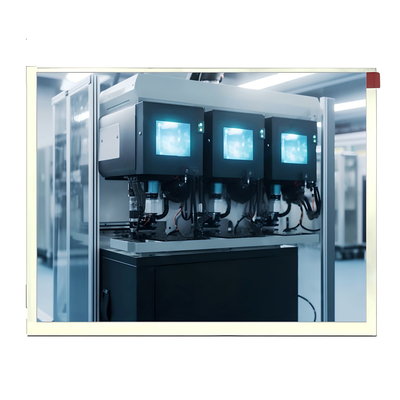

Immagine del prodotto
![]()
![]()
