Dettagli:
|
| Numero di modello: | SFTO2700RX-7322AN | Dimensione dello schermo: | 27 pollici di diagonale |
|---|---|---|---|
| Risoluzione: | 1920×1080 pixel (RGB) | Luminosità: | 1000 cd/m² |
| Temperatura di stoccaggio.: | -20°C a +60°C | Temperatura operativa.: | 0°C a +50°C |
| Rapporto di contrasto: | 10001:1 (Tipico.) | Interfaccia: | LVDS a doppio canale (2 pixel/orologio) |
| Tempo di risposta: | 14ms (on/off, Tip.) | Lampade di sfondo: | 50,000 ore |
| Trattamento superficiale: | Rivestimenti AG/AR/AF (Selezionabili) | Tecnologia tattile: | PCAP (CTP) Opzionale |
| Copertura di vetro: | Vetro Gorilla/vetro temperato/PMMA (su misura) | Punti di contatto: | 10 punti multi-touch |
| Interfaccia touch: | I2C/USB/RS232 (configurabile) | Opzioni IC: | EETI, ILITEK, Cypress, Goodix |
| Personalizzazione: | Stampa in seta, logo, ritagli | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display LCD TFT con risoluzione RGB Stripe,Display LCD TFT leggibile alla luce solare,Display LCD TFT da 27” |
||
LCD TFT da 27" leggibile alla luce solare a 1000Nit - Soluzione di display industriale personalizzabile
SFTO2700SM-7322AN di Saef Technology è un LCD TFT da 27 pollici ad alta luminosità progettato per ambienti difficili. Con una luminanza di picco di 1000 nit, superficie temprata antigraffio 3H e ampi angoli di visione di 178°, offre una visibilità eccezionale alla luce diretta del sole, ideale per chioschi esterni, HMI industriali e apparecchiature mediche in Europa e Nord America.
✅ Chiarezza Ultra-HD: la risoluzione FHD 1920x1080 con 16,7 milioni di colori garantisce immagini nitide.
✅ Affidabilità robusta: funziona in condizioni estreme da -20°C a +60°C (stoccaggio) e resiste agli shock termici (24 cicli testati).
✅ Efficienza energetica: solo 5,3 W di consumo massimo nonostante l'uscita a 1000 nit.
✅ Longevità: retroilluminazione a LED di 50.000 ore (ritenzione della luminosità al 50%).
Su misura per le tue esigenze
Forniamo una personalizzazione end-to-end per i partner OEM/ODM:
Modifiche al pannello: ridimensionamento dei display (dimensioni non standard supportate).
Flessibilità dell'interfaccia: conversioni LVDS, eDP, HDMI.
Integrazione firmware: OSD personalizzato, regolazione gamma, sequenziamento dell'alimentazione.
Prototipazione rapida: tempi di consegna di 4 settimane per i campioni.
Ideale per applicazioni specializzate: display aeronautici, veicoli militari, monitor medicali ad alta luminosità.
Richiedi la personalizzazione
Contatta sales2@saef.com.cn per versioni sigillate IP65, opzioni touch capacitivo o design personalizzati della cornice.
Specifiche
| Articoli | Unità | Specifiche |
| Diagonale dello schermo | mm | 27.0” |
| Area attiva | mm | 597.888(O) x 336.312(V) |
| Pixel H x V | - | 1920(x3) x 1080 |
| Pixel Pitch | um | 31.14 (per una triade) x31.14 |
| Disposizione dei pixel | - | R.G.B. Striscia verticale |
| Modalità di visualizzazione | - | Normalmente nero |
| Tempo di risposta | Msec | 14 ms (tip., on/off) |
| Peso | Grammi | TBD |
| Interfaccia elettrica | - | LVDS a doppio canale, ingresso dati RGB a 8 bit |
| Colore di supporto | - | 16,7 milioni di colori |
| Trattamento superficiale | - | Antiriflesso, 3H |
| Temperatura di esercizio | ℃ |
da 0 a +50 |
| Temperatura di stoccaggio | ℃ | da -20 a +60 |
Dimensioni esterne
![]()
Definizione dei pin dell'interfaccia
| Pin n. | Simbolo | Descrizione |
| 1 | RxO0- | Ingresso dati differenziale LVDS negativo (dati dispari) |
| 2 | RxO0+ | Ingresso dati differenziale LVDS positivo (dati dispari) |
| 3 | RxO1- | Ingresso dati differenziale LVDS negativo (dati dispari) |
| 4 | RxO1+ | Ingresso dati differenziale LVDS positivo (dati dispari) |
| 5 | RxO2- | Ingresso dati differenziale LVDS negativo (dati dispari) |
| 6 | RxO2+ | Ingresso dati differenziale LVDS positivo (dati dispari) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | Ingresso clock differenziale LVDS negativo (clock dispari) |
| 9 | RxOCLK+ | Ingresso clock differenziale LVDS positivo (clock dispari) |
| 10 | RxO3- | Ingresso dati differenziale LVDS negativo (dati dispari) |
| 11 | RxO3+ | Ingresso dati differenziale LVDS positivo (dati dispari) |
| 12 | RxE0- | Ingresso dati differenziale LVDS negativo (dati pari) |
| 13 | RxE0+ | Ingresso dati differenziale LVDS positivo (dati pari) |
| 14 | GND | Terra |
| 15 | RxE1- | Ingresso dati differenziale LVDS negativo (dati pari) |
| 16 | RxE1+ | Ingresso dati differenziale LVDS positivo (dati pari) |
| 17 | GND | Terra |
| 18 | RxE2- | Ingresso dati differenziale LVDS negativo (dati pari) |
| 19 | RxE2+ | Ingresso dati differenziale LVDS positivo (dati pari) |
| 20 | RxECLK- | Ingresso clock differenziale LVDS positivo (clock pari) |
| 21 | RxECLK+ | Ingresso clock differenziale LVDS positivo (clock pari) |
| 22 | RxE3- | Ingresso dati differenziale LVDS negativo (dati pari) |
| 23 | RxE3+ | Ingresso dati differenziale LVDS positivo (dati pari) |
| 24 | GND | Terra |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Nessuna connessione |
| 28 | VDD | Tensione di ingresso alimentazione 5V |
| 29 | VDD | Tensione di ingresso alimentazione 5V |
| 30 | VDD | Tensione di ingresso alimentazione 5V |
Caratteristiche ottiche
| Parametro | Condizioni | Min. | Tip. | Max. | Unità | |
|
Angolo di visione (CR>10) |
Orizzontale | θL | 89 | - |
gradi |
|
| θR | 89 | - | ||||
| Verticale | θT | 89 | - | |||
| θB | 89 | - | ||||
| Rapporto di contrasto | Centro | 700 | 1000 | - | - | |
| Tempo di risposta | Tr+Td | - | 14 | 20 | ms | |
|
Cromaticità del colore CF (CIE1931) |
Rosso x |
Tip. -0.03 |
0.646 |
Tip. +0.03 |
- | |
| Rosso y | 0.341 | - | ||||
| Verde x | 0.327 | - | ||||
| Verde y | 0.612 | - | ||||
| Blu x | 0.143 | - | ||||
| Blu y | 0.041 | - | ||||
| Bianco x | 0.283 | - | ||||
| Bianco y | 0.289 | - | ||||
| Luminanza centrale del bianco | YLI | 800 | 1000 | cd/m2 | ||

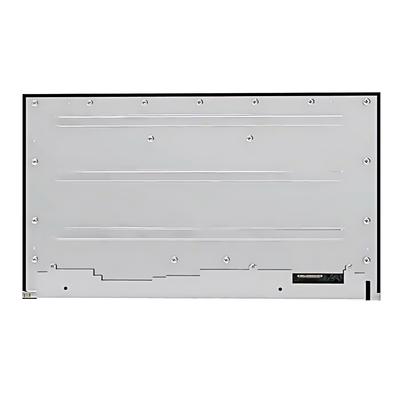

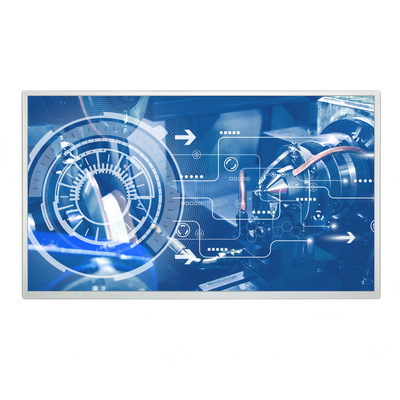

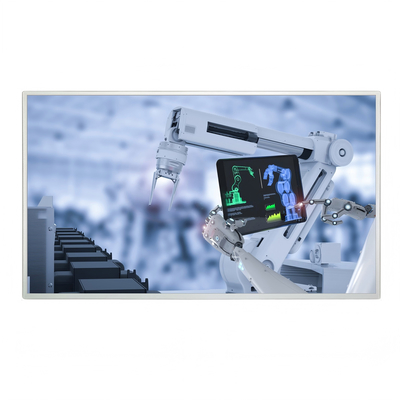

Immagine del prodotto
![]()
![]()
