Dettagli:
|
| Prodotto: | Esposizione a 10,4 pollici di TFT LCD | Risoluzione: | punti 1024*600 |
|---|---|---|---|
| interfaccia: | LVDS | Luminanza di superficie: | 800 cd/m2 ((nits) |
| Direzione di visione: | IPS, angolo di visione completo | Temperatura di funzionamento: | da -20°C a +70°C |
| Temperatura di stoccaggio.: | -30°C a +80°C | Connessione: | ZIF FPC |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Interfaccia LVDS TFT ad alta luminosità,Display LCD TFT da 800 nits,Esposizione a 10 |
||
Su questo articolo: SFTO1040YX-7241AN
Esperienza visivi mozzafiato con ilDisplay LCD IPS TFT ad alta luminosità da 10,4 pollici, progettato per fornire prestazioni eccezionali in varie applicazioni.800 nit, questo display LCD garantisce immagini chiare e vivaci, rendendolo adatto sia per ambienti interni che esterni.
Brillantezza:con una luminosità di:800 nitS, questo display eccelle in condizioni luminose, offrendo una visibilità eccellente senza compromettere la qualità dell'immagine.
Tecnologia IPS di alta qualità:La tecnologia In-Plane Switching (IPS) offre ampie angolazioni di visione e una riproduzione dei colori accurata, fornendo un'esperienza visiva coerente e vivida da qualsiasi angolazione.
Risoluzione:Il display vanta una risoluzione di1024x768 pixel, che consente immagini nitide e dettagliate, perfette per applicazioni industriali, dispositivi medici e chioschi interattivi.
Interfaccia LVDS:Equipaggiato con unInterfaccia di segnalazione differenziale a bassa tensione (LVDS), questo display garantisce un trasferimento rapido ed efficiente dei dati, facilitando l'integrazione con vari dispositivi e sistemi.
Il10Display LCD IPS TFT da 0,4 polliciè ideale per una vasta gamma di applicazioni, tra cui:
Combinando alta luminosità, eccellente precisione dei colori e opzioni di connettività versatili, ilDisplay LCD IPS TFT ad alta luminosità da 10,4 polliciè perfetto per i professionisti che cercano display affidabili e di alta qualità per i loro progetti.questo display offre le prestazioni di cui hai bisogno.
Aggiorna le tue soluzioni di visualizzazione oggi con il display LCD IPS TFT ad alta luminosità da 10,4 pollici e goditi una visibilità e chiarezza migliorate in tutte le tue applicazioni visive!
Specifica del prodotto
| Articolo | Specificità |
| Dimensione del pannello | 10.4 |
| Numero di pixel | 1024 × RGB (3) × 768 |
| Area attiva | 211.2 ((H) x 158.48 ((V)(mm) |
| Pitch dei pixel | 0.20625 ((H) × 0.20625 ((V) x RGB (mm) |
| Dimensione del profilo | 225.8 ((W) × 174.3 ((H) × 5.6 ((D)(mm) |
| Numero di colori | 16.7M |
| Modalità di visualizzazione | Modalità di trasmissione, normalmente nera |
| Direzione di visione | Visualizzazione completa |
| Formato di visualizzazione | Striscia verticale RGB |
| Trattamento superficiale | Antiabbagliamento |
| Interfaccia | LVDS |
| Lampade di sfondo | LED bianco |
| Temperatura di funzionamento | -20~+70°C |
| Temperatura di conservazione | -30~80°C |
Dimensione esterna
Classificazione massima assoluta
| Articolo | Il simbolo | Un minuto. | - Max, ti prego. | Unità |
| Tensione di alimentazione digitale | VDD | - Zero.3 | 5.0 | V. |
| Luce posteriore Potenza | V. | - Zero.3 | 28 | V. |
Condizioni di funzionamento del LCD
| Parametro | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità |
| Tensione di alimentazione digitale | VDD | 2.8 | 3.3 | 3.6 | V. |
| Corrente di potenza | IDD | - Non lo so. | 0.3 | - Non lo so. | A |
| VDD | PDD | 1.0 | W | ||
| Corrente di ingresso | IRUSH | 2.0 | A | ||
| Luce posteriore Powe | V. | 8.2 | 9.6 | 10.5 | V. |
Definizione del pin dell'interfaccia
| - No, no, no, no. | Il simbolo | Funzione |
| 1 | NC | Nessuna connessione |
| 2 | GND | Terreno |
| 3 | RIN3+ | Segnale LVDS ((+) -canale 3 |
| 4 | RIN3- | Segnale LVDS ((-) canale 3 |
| 5 | GND | Terreno |
| 6 | RXCLK+ | Segnale di orologeria LVDS ((+) |
| 7 | RXCLK- | Segnale di orologeria LVDS ((-) |
| 8 | GND | Terreno |
| 9 | RIN2+ | Segnale LVDS ((+) -canale 2 |
| 10 | RIN2- | Segnale LVDS ((-) canale 2 |
| 11 | GND | Terreno |
| 12 | RIN1+ | Segnale LVDS ((+) -canale 1 |
| 13 | RIN1- | Segnale LVDS ((-) canale 1 |
| 14 | GND | Terreno |
| 15 | RIN0+ | Segnale LVDS ((+) - canale 0 |
| 16 | RIN0- | Segnale LVDS ((-) canale 0 |
| 17 | GND | Terreno |
| 18 | NC | Nessuna connessione |
| 19 | GND | Terreno |
| 20 | SEL6/8 | SELB = ¥0 ¥ 8Bit SELB = ¥1 ¥ 6Bit |
| 21 | NC | Nessuna connessione |
| 22 | NC | Nessuna connessione |
| 23 | NC | Nessuna connessione |
| 24 | Invertire | Funzione di pannello inverso |
| 25 | GND | Terreno |
| 26 | GND | Terreno |
| 27 | GND | Terreno |
| 28 | VCC | tensione per circuito digitale 3.3V |
| 29 | VCC | tensione per circuito digitale 3.3V |
| 30 | VCC | tensione per circuito digitale 3.3V |
Caratteristiche ottiche
| Articolo | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità | |
| Rapporto di contrasto | CR | - | 700 | - | ||
|
Luminanza (centro) |
L |
750 |
800 |
- |
cd/m2 |
|
| Tolleranza luminosa | LU | 70 | 75 | % | ||
| Tempo di risposta | Alzarsi + Cadere | - | 30 | 35 | ms | |
|
Angolo di visione K=Contrasto>10 |
Orizzontale |
θx+ | 80 | 85 | - |
grado |
| θx- | 80 | 85 | - | |||
|
Verticale |
θy+ | 80 | 85 | - | ||
| θy- | 80 | 85 | - | |||
|
Colorazione cromatica (CIE1931) |
Rosso |
x |
Tipo zero.05 |
0.617 |
Tipo + 0.05 |
|
| e | 0.327 | |||||
|
Verde |
x | 0.332 | ||||
| e | 0.600 | |||||
|
Blu |
x | 0.146 | ||||
| e | 0.056 | |||||
|
Bianco |
x | 0.299 | ||||
| e | 0.351 | |||||
| Gamma dei colori (ratio NTSC) |
70 |
% |
||||
Caratteristiche della retroilluminazione
| Articolo | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità | Commento |
| Corrente LED | ILED | 120 | mA | LED totali | ||
| Voltaggio in avanti | VF | 30.6 | V. | IF=120mA | ||
| Corrente inversa | IR | 50 | μA | VR=3,3 V, 1LED | ||
| Dissipazione di potenza | Pd | 3960 | mW | LED totali | ||
| Corrente massima in avanti | IFP | 30 | mA | 1LED | ||
| Voltaggio inverso | VR | 3.3 | V. | 1LED | ||

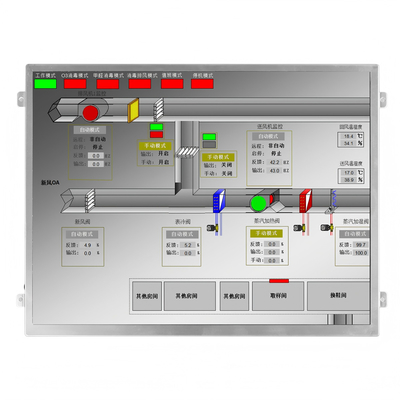

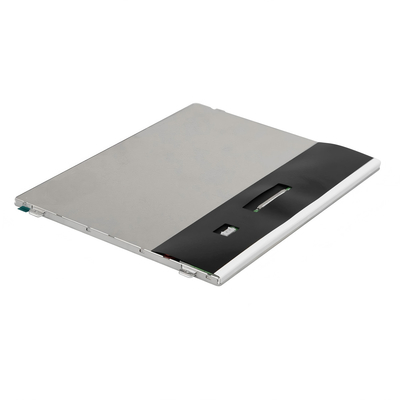

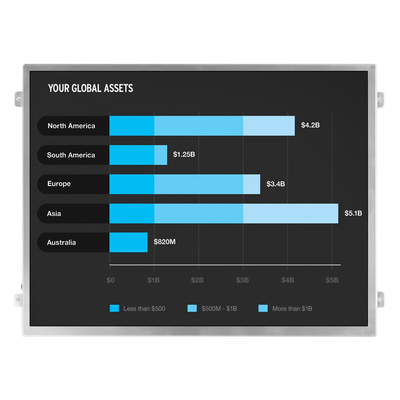

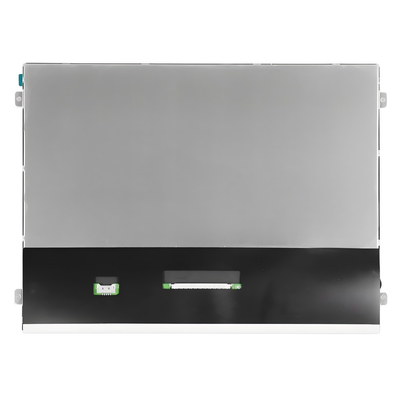

Immagine del prodotto
