Dettagli:
|
| Prodotto: | Display LCD TFT da 7 pollici | Risoluzione: | 1024 x RGB x 600 |
|---|---|---|---|
| interfaccia: | RGB | interfaccia touchscreen: | I2C |
| Luminanza di superficie: | 1000 cd/m2 ((nits) | Temperatura operativa.: | -30°C a +75°C |
| Temperatura di stoccaggio.: | -30°C a +80°C | Numero di pin: | 50 pin |
| Direzione di visione: | IPS, angolo di visione completo | Area attiva: | 154.21 ((H) x85.92 ((V) (mm) |
| touch screen: | CTP facoltativo | Trattamento superficiale: | Rivestimento duro ((3H) |
| Colori di visualizzazione: | 16,7 m. | Connessione: | ZIF |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | TFT ad alta luminosità da 7 pollici,Display LCD TFT da 1024*600,Display LCD TFT da 1000 nits |
||
A proposito di questo articolo SFTO700XC-7026ACT2, Alto luminosità 1000 nits 7-inch IPS TFT LCD Display
Aggiornate i vostri progetti con il nostro display LCD IPS TFT da 7 pollici ad alta luminosità di 1000 nits, con una risoluzione vivace di 1024 x 600 punti.questo display è progettato per fornire immagini cristalline e colori vivaci, rendendolo ideale per varie applicazioni come macchine industriali, dispositivi portatili, display esterni e altro ancora.
Caratteristiche chiave:
Perché scegliere il nostro display LCD IPS TFT da 7 pollici?
Questo display e' progettato per durabilita' e prestazioni, garantendo un uso duraturo in ambienti difficili.la luminosità e la qualità superiori rendono il nostro display la scelta ideale.
Specificità:
Migliora la funzionalità e l'estetica del tuo prodotto con il nostro display LCD IPS TFT ad alta luminosità da 7 pollici.Ordina ora e fai il primo passo per offrire prestazioni visive eccezionali nel tuo prossimo progetto!
Specifica del prodotto
| Caratteristica | Specificità |
| Tipo LCD | 7.0 pollici |
| Risoluzione (H*V) | 1024 ((RGB) ×600 |
| Tipo di tecnologia | a-Si TFT |
| Configurazione dei pixel | Striscia verticale RGB |
| Modalità di visualizzazione | Normalmente nero |
| Trattamento superficiale | L'abbagliamento |
| Direzione di visione | Tutti |
| Direzione di inversione della scala grigia | - No, no. |
| Disegno Dimensioni (W x H x T) (mm) | 218.42*146.9*9.55 |
| Area attiva ((mm) | 154.21 per 85.92 |
| Con/senza touch screen | Con CTP |
| Tipo di connettore di corrispondenza | 50PIN 0,5PITCH |
| Tipo di retroilluminazione | LED |
| Interfaccia | RGB |
| Numero di colori | 16.7M |
| IC del driver | Fabbricazione in cui il prodotto è utilizzato per la fabbricazione di alimenti alimentari |
| CTP IC | GT911 |
| Struttura della CTP | G+G |
| Interfaccia CTP | I2C |
Dimensioni esterne dell' LCD
CTP Dimensioni esterne
Definizione del pin dell'interfaccia
| - No, no, no. | Nome PIN | Descrizione |
| 1 | LED-A1 | Voltaggio di alimentazione per retroilluminazione LED Anodo |
| 2 | LED-A2 | Voltaggio di alimentazione per retroilluminazione LED Anodo |
| 3 | LED-K1 | Tensione di alimentazione per il catodo a retroilluminazione LED |
| 4 | LED-K1 | Tensione di alimentazione per il catodo a retroilluminazione LED |
| 5 | GND | Terrazzo di potenza |
| 6 | VCOM | Voltaggio VCOM |
| 7 | DVDD | Potenza per il circuito digitale |
| 8 | Modalità | Controllo del modo DE o HV.Modo H:DE.L:HSD/VSD |
| 9 | DE | Abilitazione dati |
| 10 | VS | Input del segnale Vsync |
| 11 | HS | Input del segnale Hsync |
| 12 | B7 | Segnale di dati blu (MSB) |
| 13 | B6 | Segnale di dati blu |
| 14 | B5 | Segnale di dati blu |
| 15 | B4 | Segnale di dati blu |
| 16 | B3 | Segnale di dati blu |
| 17 | B2 | Segnale di dati blu |
| 18 | B1 | Segnale di dati blu |
| 19 | B0 | Segnale di dati blu (LSB) |
| 20 | G7 | Segnale di dati VERDE (MSB) |
| 21 | G6 | Segnale di dati VERDE |
| 22 | G5 | Segnale di dati VERDE |
| 23 | G4 | Segnale di dati VERDE |
| 24 | G3 | Segnale di dati VERDE |
| 25 | G2 | Segnale di dati VERDE |
| 26 | G1 | Segnale di dati VERDE |
| 27 | G0 | Segnale di dati VERDE |
| 28 | R7 | Segnale di dati RED (MSB) |
| 29 | R6 | Segnale di dati RED |
| 30 | R5 | Segnale di dati RED |
| 31 | R4 | Segnale di dati RED |
| 32 | R3 | Segnale di dati RED |
| 33 | R2 | Segnale di dati RED |
| 34 | R1 | Segnale di dati RED |
| 35 | R0 | Segnale di dati RED (LSB) |
| 36 | GND | Terrazzo di potenza |
| 37 | DCLK | Dott Clock |
| 38 | GND | Terrazzo di potenza |
| 39 | L/R | Selezionare la direzione di scansione sinistra o destra. |
| 40 | U/D | Selezionare la direzione di scansione su o giù. |
| 41 | VGH | Porta a tensione |
| 42 | VGL | Portata OFF tensione |
| 43 | AVDD | Tensione di alimentazione per circuito analogo. |
| 44 | RISET | Pin di ripristino globale |
| 45 | NC | Nessuna connessione |
| 46 | VCOM | Voltaggio VCOM |
|
47 |
DITHB |
Funzione di deterrenza.H:6bit di risoluzione ((ultimo 2bit dei dati di ingresso Troncata) Risoluzione L:8bit (impostazione predefinita) |
| 48 | GND | Terrazzo di potenza |
| 49 | NC | Nessuna connessione |
| 50 | NC | Nessuna connessione |
Caratteristiche elettriche
| Articolo | Il simbolo | Min. | Tipo | Max. | Unità |
Esame condizione |
|
Tensione di potenza |
DVDD | 3.0 | 3.3 | 3.6 | V. | - |
| AVDD | 9.4 | 9.6 | 9.8 | V. | ||
| VGH | 17 | 18 | 18.5 | V. | ||
| VGL | -7 | -6 | - Cinque.5 | V. | ||
| Tensione del segnale di ingresso | VCOM | 3.1 | 3.3 | 3.5 | V. | |
| Alta tensione di ingresso logica | HIV | 0.7DVD D | - | DVDD | V. | |
| Logico di ingresso a bassa tensione | VIL | 0 | 0.3DVDD | V. | ||
|
Corrente per il driver |
IGH | - | 0.2 | 1 | mA | VGH= 16,0V |
| IGL | - | 0.2 | 1 | mA | VGL=7,0V | |
| IDVDD | - | 4.0 | 1 | mA | DVDD=3,3V | |
| IAVDD | - | 20 | 50 | mA | AVDD=10,4V |
Specifica della retroilluminazione
| Articolo | Il simbolo | Min. | Tipologia | Max. | Unità |
| Corrente in avanti | Se | - Non lo so. | 320 | - | mA |
| Voltaggio in avanti | VF | 16.8 | 19.2 | 21 | V. |
| Tempo di vita | 40000 | 50000 | H |
Caratteristiche ottiche
| Articolo | Il simbolo | Condizione | Min. | Tipologia | Max. | Unità |
|
Gli angoli di vista |
θT |
CR≥10 |
- | 80 | - |
Grado |
| θ B | - | 80 | - | |||
| θ L | - | 80 | - | |||
| θ R | - | 80 | - | |||
| Rapporto di contrasto | CR | θ=0° | 700 | 800 |
- |
- |
| Tempo di risposta | Tonne | 25°C |
- |
30 | 40 |
ms |
| Toff | ||||||
| Uniformità | U |
- |
70 | 80 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| Luminanza | L |
- |
1000 |
- |
cd/m2 |

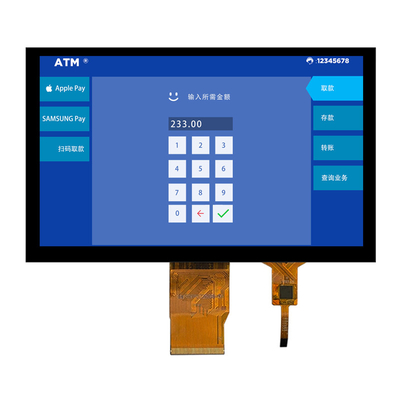

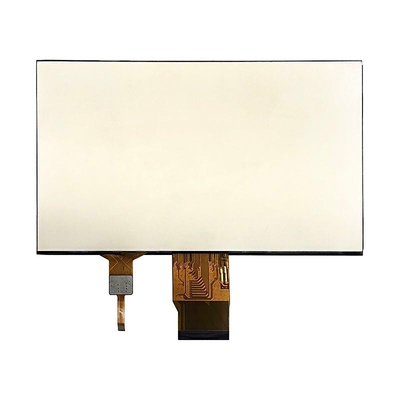

Immagine del prodotto
