Dettagli:
|
| Parole chiave: | Display LCD TFT da 12,1 pollici | Risoluzione: | 1024*768 pixel |
|---|---|---|---|
| Area attiva: | 245.76*184.32mm | Interfaccia LCD: | LVDS |
| touch screen: | Nessun contatto (PCAP facoltativo) | Luminanza di superficie: | 1000 cd/m2 |
| Temperatura operativa.: | -20°C a +70°C | Temperatura di stoccaggio.: | -30°C a +80°C |
| Tipo di visualizzazione: | Angoli di visione completi IPS | Rapporto di contrasto: | 1000 |
| Display colore: | 16,7 m. | Durata di vita del LED: | 40,000 ore |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Esposizione a 12,1 pollici di TFT LCD,Display LCD TFT 1024*768 |
||
Display LCD IPS TFT da 12,1 pollici
Migliora la tua esperienza visiva con il nostro12Display LCD IPS TFT ad alta luminosità da 0,1 polliciProgettato sia per la chiarezza che per le prestazioni, questo display offre una notevole luminosità1000 nit, garantendo immagini vivaci anche in ambienti luminosi.1024x768 pixel, ogni dettaglio prende vita, rendendolo ideale per varie applicazioni tra cui controllo industriale, dispositivi medici e segnaletica esterna.
Caratteristiche chiave:
Specificità:
Aggiorna la tua attrezzatura con la nostra alta luminosità12Display LCD IPS TFT da 1 pollice¢la scelta ideale per una visibilità e prestazioni superiori.questo schermo LCD soddisfa le vostre esigenze di affidabilità e qualità.
Ordina subito!Porta i tuoi progetti in vita con immagini cristalline e colori vivaci oggi!
Caratteristiche
| Articolo 1 | Contenuto | Unità |
| Tipo LCD | TFT / trasmettitore / normalmente nero | |
| Dimensione | 12.1 | Inch |
| Angolo di visione | 85/85/85/85 | |
| Modalità di visualizzazione | Nominalmente nero | |
| LCD (W × H) | 260.48 × 204 × 7.2 | mm |
| Area attiva (W × H) | 245.76 × 184.32 | mm |
| Distanza tra i punti (W × H) | 0.08 × 0.08 | mm |
| Numero di punti (pixel) | 1024 (RGB) × 768 | |
| Punto bianco (x,y) (sotto luce C) | X: 0.305, y: 0,347 (Typ.) | |
| Tempo di risposta | ≤ 35 | ms |
| Luminanza LCD | 1000 (tipico) | cd/m2 |
| Rapporto di contrasto | 10001:1 (Tipico.) | |
| Tipo di interfaccia | LVDS | |
| Profondità del colore | 256K / 16.7M | |
| Disposizione dei pixel | Striscia RGB | |
| Trattamento superficiale | AG | |
| Temperatura di funzionamento | - 20 ~ 70 | °C |
| Temperatura di stoccaggio | -30~80 | °C |
Dimensioni esterne
Classificazione massima assoluta
| Parametro | SIMBOLO | Minore | Max. | Unità |
| Tensione dell'alimentazione | VDD | - Zero.3 | 3.8 | V. |
| LED_VCCS | - Zero.3 | 25 | V. | |
| Temperatura di funzionamento | TOP | - Venti | 70 | °C |
| Temperatura di conservazione | TST | - Trenta | 80 | °C |
Specificativi della retroilluminazione
| Articolo 1 | SIMBOLO | VALORI | Unità | Nota: | ||
| Min. | Tipo. | Max. Max. | ||||
| Potenza di uscita | LED+ | 23 | 24 | 25 | V. | LED+ = 24V @8S4P |
| 35 | 36 | 37 | V. | LED+ = 36V @11S4P | ||
| Corrente di potenza di uscita | ILED1-~LED4- | 44.55 | 45 | 45.45 | mA |
Total 180mA (tipo) (45mA x 4canali) |
Caratteristiche ottiche
| Articolo 1 | SYM | Condizione | Minore | TYP | Max. | Unità | |
|
Intervallo dell' angolo di visione |
θ |
️ = 90° | 85 | 89 | - | deg | |
| ️ = 270° | 85 | 89 | - | deg | |||
| ️ = 0° | 85 | 89 | - | deg | |||
| ️ = 180° | 85 | 89 | - | deg | |||
|
Colore Cromaticità (CIE1931) |
Bianco |
x |
X=0, Y=0 R=G=B=255 Grayscale |
- Zero.02 |
0.305 |
+0.02 |
- |
| e | 0.347 | ||||||
| Trasmissione centrale | T% | 5.06 | 5.62 | - | % | ||
| Tempo di risposta | Tr+Tf | - | 25 | 35 | ms | ||
| Rapporto di contrasto | Cr | 700 | 1000 | - | - | ||
| Tempo di risposta | Tr+Tf | x=0, Y =0 | - | 25 | 35 | ms | |
Definizione del pin dell'interfaccia
| - No, no, no. | SIMBOLO | Descrizione |
| 1 | RX3+ | Input di dati differenziali, CH3 (positivo) |
| 2 | RX3- | Input di dati differenziali, CH3 (negativo) |
|
3 |
BIST |
Funzionamento normale/scelta del modello BIST BIST=0: funzionamento normale BIST=1: modalità BIST |
|
4 |
SEL68 |
Controllo della funzione di selezione LVDS a 6/8 bit, SEL68=1: i dati di ingresso LVDS sono a 6 bit |
| 5 | GND | Terreno |
| 6 | RXC+ | Input dell'orologio differenziale (positivo) |
| 7 | RXC... | Input dell'orologio differenziale (negativo) |
| 8 | GND | Terreno |
| 9 | RX2+ | Input di dati differenziali, CH2 (positivo) |
| 10 | RX2- | Input di dati differenziali, CH2 (negativo) |
| 11 | GND | Terreno |
| 12 | RX1+ | Input di dati differenziali, CH1 (positivo) |
| 13 | RX1- | Input di dati differenziali, CH1 (negativo) |
| 14 | GND | Terreno |
| 15 | RX0+ | Input di dati differenziali, CH0 (positivo) |
| 16 | RX0- | Input di dati differenziali, CH0 (negativo) |
|
17 |
riLR |
Controllo di visualizzazione sinistro o destro LR=1: sinistro-->destra LR=0: destra--> sinistra |
|
18 |
reUD |
Controllo di visualizzazione verso l'alto o verso il basso LR=1: verso l'alto-->verso il basso LR=0: verso il basso--> verso l'alto |
| 19 | VDD | Fornitura di alimentazione 3.3V |
| 20 | VDD | Fornitura di alimentazione 3.3V |

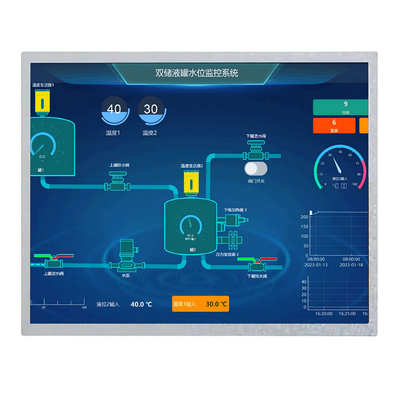

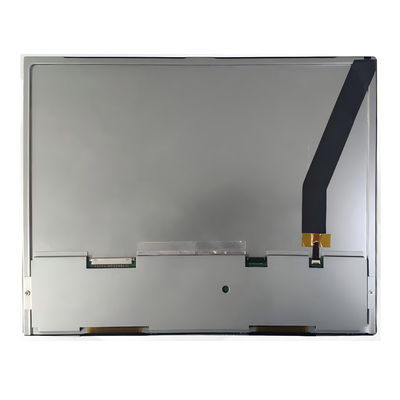

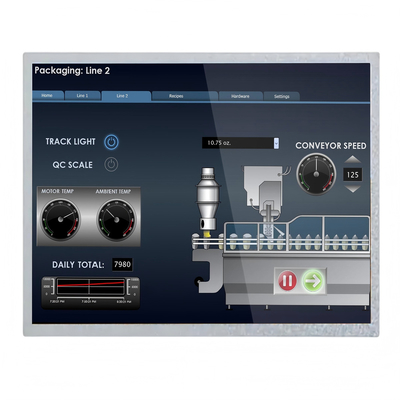

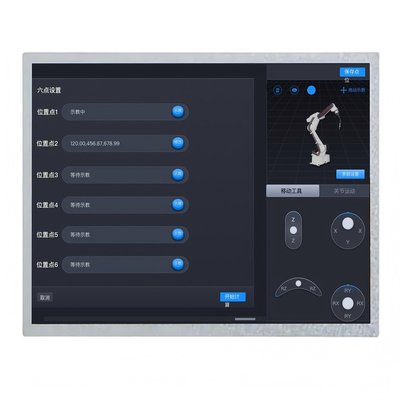

Immagine del prodotto
