Dettagli:
|
| Parole chiave: | 21Display TFT PCAP da 0,5 pollici | Risoluzione: | pixel 1920*1080 |
|---|---|---|---|
| Dimensione LCD: | 495.6 x 292,2 x 10,57 mm (w/o Touch) | LCD con touch: | 526 x 324 x 15,16 mm (con Touch) |
| Area attiva: | 476.064 ((H) x 267.786 ((V) mm | Interfaccia LCD: | LVDS |
| Interfaccia PCT: | USB | touch screen: | CTP (Projective Capacitive Touch Screen) |
| Luminanza di superficie: | 1000 cd/m2 | Temperatura operativa.: | -10°C a +60°C |
| Temperatura di stoccaggio.: | -20℃ a +60℃ | Tipo di visualizzazione: | Angoli di visione completi IPS |
| Trattamento superficiale: | Foschia 25%, 3H | Rapporto di contrasto: | 1000 |
| Display colore: | 16,7 m. | Durata di vita del LED: | 30.000 ore |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Risoluzione FHD TFT ad alta luminosità,Display LCD TFT da 1000 nits,21Display LCD TFT da 0 |
||
Display LCD IPS TFT da 21,5 pollici ad alta luminosità - Risoluzione FHD con touchscreen LVDS e USB
Migliora la tua esperienza di visualizzazione con il nostroDisplay LCD IPS TFT ad alta luminosità da 21,5 polliciCon una notevole luminosità di1000 Nits, questo display garantisce immagini chiare e vivaci, rendendolo perfetto per applicazioni sia interne che esterne.
Caratteristiche chiave:
Risoluzione FHD:Godetevi immagini cristalline con una risoluzione Full HD di 1920x1080 pixel.o applicazioni interattive.
Tecnologia IPS:Con la tecnologia In-Plane Switching (IPS), puoi aspettarti una precisione dei colori superiore e angolazioni di visione più ampie.tutti godranno di un'esperienza visiva coerente e vivida.
Interfaccia LVDS:L'interfaccia LVDS (Low-Voltage Differential Signaling) garantisce una trasmissione dei dati ad alta velocità, consentendo rapidi tassi di aggiornamento e riducendo il lampeggiamento per visualizzazioni più fluide.
Dispositivo touchscreen USB:La nostra funzione touchscreen USB integrata consente una facile interazione con i contenuti, rendendolo perfetto per chioschi interattivi, sistemi di punto vendita e pannelli di controllo.La tecnologia tattile reattiva e intuitiva garantisce un'esperienza utente fluida.
Applicazioni versatili:Questo display è adatto a una varietà di contesti, tra cui display al dettaglio, ambienti educativi, attrezzature mediche e controlli industriali.Il suo design robusto garantisce durevolezza e durata.
Facile da installare:Progettato per un'installazione senza problemi, il nostro display viene fornito con opzioni di montaggio per un'installazione rapida, in modo da poter iniziare subito.
Migliorate i vostri progetti con il display LCD IPS TFT ad alta luminosità da 21,5 pollici e sperimentate prestazioni e chiarezza senza pari.questo display combina tecnologia avanzata con funzionalità di facile utilizzoOrdina il tuo oggi e trasforma la tua esperienza di visualizzazione!
Caratteristiche
| Articolo 1 | Unità | Specificità |
| Diagonale dello schermo | mm | 546.86 ((21.5 ̇) |
| Area attiva | mm | 476.064 ((H) x 267.786 ((V) |
| Pixel H x V | - | 1920 ((x3) x 1080 |
| Pitch dei pixel | - Sì. | 247.95 (per una triade) x247.95 |
| Disposizione dei pixel | - | Striscia verticale RGB |
| Modalità di visualizzazione | - | Modalità VA, normalmente nera |
| Tempo di risposta | Msec | 14 ms (in genere accesi/spenti) |
| Peso | In grammo | TBD |
| Interfaccia elettrica | - | Input di dati RGB a doppio canale LVDS a 8 bit |
| Colore di supporto | - | 16Colori.7M |
| Trattamento superficiale | - | Antiabbagliamento, 3H |
|
Intervallo di temperatura operativo Immagazzinamento ((Spedito) |
°C |
-10 a +60 -20 a +60 |
Dimensioni esterne
Definizione del pin dell'interfaccia
| Numero PIN. | Il simbolo | Descrizione |
| 1 | RxO0- | Input di dati differenziali LVDS negativi (dati dispari) |
| 2 | RxO0+ | Input di dati differenziali LVDS positivi (dati dispari) |
| 3 | RxO1- | Input di dati differenziali LVDS negativi (dati dispari) |
| 4 | RxO1+ | Input di dati differenziali LVDS positivi (dati dispari) |
| 5 | RxO2- | Input di dati differenziali LVDS negativi (dati dispari) |
| 6 | RxO2+ | Input di dati differenziali LVDS positivi (dati dispari) |
| 7 | GND | Terreno |
| 8 | RxOCLK- | Input di orologio differenziale LVDS negativo (orologio dispari) |
| 9 | RxOCLK+ | Input di orologio differenziale LVDS positivo (orologio parziale) |
| 10 | RxO3- | Input di dati differenziali LVDS negativi (dati dispari) |
| 11 | RxO3+ | Input di dati differenziali LVDS positivi (dati dispari) |
| 12 | RxE0- | Input di dati differenziali LVDS negativi (dati pari) |
| 13 | RxE0+ | Input di dati differenziali LVDS positivi (dati pari) |
| 14 | GND | Terreno |
| 15 | RxE1- | Input di dati differenziali LVDS negativi (dati pari) |
| 16 | RxE1+ | Input di dati differenziali LVDS positivi (dati pari) |
| 17 | GND | Terreno |
| 18 | RxE2- | Input di dati differenziali LVDS negativi (dati pari) |
| 19 | RxE2+ | Input di dati differenziali LVDS positivi (dati pari) |
| 20 | RxECLK- | Input di orologio differenziale LVDS negativo (orologio pari) |
| 21 | RxECLK+ | Input di orologio differenziale LVDS negativo (orologio pari) |
| 22 | RxE3- | Input di dati differenziali LVDS negativi (dati pari) |
| 23 | RxE3+ | Input di dati differenziali LVDS positivi (dati pari) |
| 24 | GND | Terreno |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Nessuna connessione |
| 28 | VDD | Tensione di ingresso dell'alimentazione |
| 29 | VDD | Tensione di ingresso dell'alimentazione |
| 30 | VDD | Tensione di ingresso dell'alimentazione |
PCAB USB Pin Definizione
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Specifica della retroilluminazione
| Parametro | Il simbolo | Valore | Unità | ||
| MiN. | Tipo. | - Max, ti prego. | |||
| Voltaggio di ingresso della barra luminosa | VLED | 48 | 52 | 56 | V. |
| Input della barra luminosa corrente | ILED | - | 480 | - | mA |
| Consumo di energia | PLED | 23.04 | 24.96 | 26.88 | W |
| Tempo di vita del LED | LBL | 40000 | 50000 | - | Ore |
Caratteristiche elettriche
| Parametro | Il simbolo | Min. | Tipo Max | Unità | |
| Tensione di alimentazione | VDD | 4.5 | 5.0 | 5.5 | V. |
| Corrente di alimentazione | IVDD | 500 | 1200 | mA | |
| Corrente in corsa | IRUSH | 2.0 | 3.0 | A | |
| Voltaggio di scorrere di ingresso ammissibile | VRF | 300 | mV | ||
| Tensione di soglia di ingresso differenziale di alto livello | HIV | +100 | mV | ||
| Tensione di soglia di ingresso differenziale a basso livello | VIL | - 100 | mV | ||
| Tensione di ingresso differenziale | VID | 200 | 600 | mV | |
| Voltaggio di ingresso | VBL_I | - Zero.3 | VDD + 0.3 | mV | |
| tensione di ingresso differenziale in modalità comune | VCM | 1.0 | 1.2 | 1.5 | |
| Consumo di energia | malattie veneree | 2.5 | 6 | W | |
| Parametro | Condizioni | Un minuto. | Tipo. | - Max, ti prego. | Unità |
| Rapporto di contrasto | Centro | 700 | 1000 | - | - |
| Tempo di risposta | Tr+Td | - | 14 | 20 | ms |
|
CF Colorazione cromatica (CIE1931) |
X rosso |
Tipo -0.03 |
0 |
Tipo: +0.03 |
0 |
| X bianco | 0.323 | - | |||
| Bianco y | 0.379 | - | |||
| Centro Luminosità di bianco | Anno di applicazione | 800 | 1000 | cd/m2 | |
| Parla in croce | Ct | 2.0 | % |

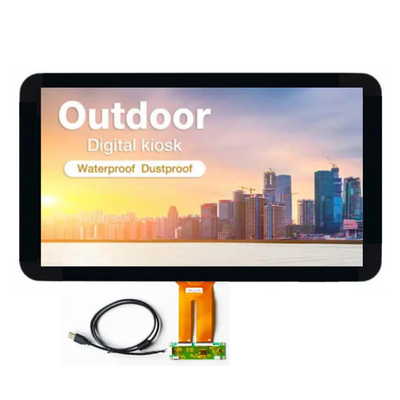

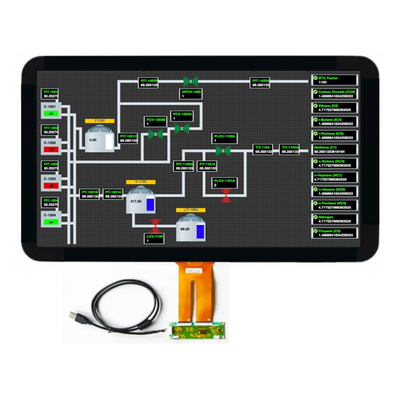

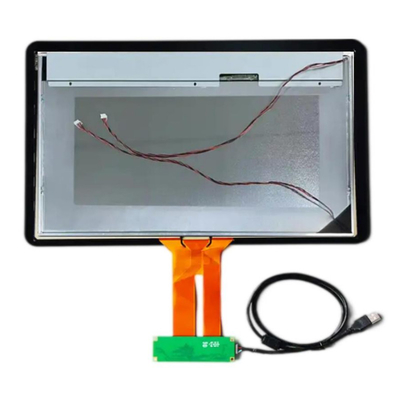

Immagine del prodotto
