Dettagli:
|
| Parole chiave: | 13.3 pollici PCAP TFT LCD | Risoluzione: | pixel 1920*1080 |
|---|---|---|---|
| Dimensione LCD: | 306.86x182.31x5.25mm (con tocco) | LCD con touch: | 307.55x185.62x7.25mm (con Touch) |
| Area attiva: | 293.76 x 165,24 mm | Interfaccia LCD: | EDP |
| Interfaccia PCT: | USB | touch screen: | CTP |
| Luminanza di superficie: | 1000 cd/m2 | Temperatura operativa.: | -0°C a +50°C |
| Temperatura di stoccaggio.: | -20℃ a +60℃ | Tipo di visualizzazione: | Angoli di visione completi IPS |
| Trattamento superficiale: | Foschia 25%, 3H | Rapporto di contrasto: | 1000 |
| Display colore: | 16,7 m. | Durata di vita del LED: | 30.000 ore |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Esposizione di TFT LCD dell'interfaccia dell'EDP,13.3 pollici TFT ad alta luminosità,Esposizione di TFT LCD di 1000 pidocchi |
||
Su questo articolo: SFTO1330XC-7119A3CT
Migliora la tua esperienza visiva con il nostro display LCD IPS TFT 13.3 pollici ad alta luminosità 1000 Nits, progettato per la chiarezza e le prestazioni in qualsiasi condizione di illuminazione.Questo display dispone di una risoluzione Full HD 1920*1080 Dot matrix, garantendo immagini nitide e colori vivaci, rendendolo ideale per una varietà di applicazioni, dai dispositivi portatili alle attrezzature industriali.
Caratteristiche chiave:
Alta luminosità:Con un livello di luminosità impressionante di 1000 nits, questo display garantisce una visibilità eccezionale anche alla luce diretta del sole o in ambienti luminosi.Perfetto per l'uso all'aperto o per applicazioni professionali in cui la chiara visibilità è fondamentale!
Impressionante risoluzione Full HD: godetevi di una straordinaria qualità di immagine con una risoluzione di 1920 x 1080 pixel.e un'esperienza di visualizzazione immersiva che porta il tuo contenuto in vita.
Tecnologia IPS:La nostra tecnologia In-Plane Switching (IPS) offre ampi angoli di visione (fino a 178 gradi), consentendo un colore e una luminosità coerenti da varie prospettive.Ideale per ambienti collaborativi o scenari multiutente!
Interfaccia EDP:L'interfaccia integrata Embedded DisplayPort (EDP) garantisce connessioni facili e compatibilità con una vasta gamma di dispositivi.
Applicazioni versatili:Sia che si stia progettando un dispositivo di calcolo portatile, una soluzione di segnaletica digitale o qualsiasi applicazione di display ad alte prestazioni, questo display da 13,3 pollici è abbastanza versatile da soddisfare le vostre esigenze.
Perché scegliere il nostro display?
Investire nel nostro schermo LCD IPS TFT ad alta luminosità di 1000 Nits 13,3 pollici significa scegliere qualità, durata e prestazioni.Questo display è costruito per resistere a condizioni difficili senza compromettere l' eccellenza visiva.
Conclusione:
Aggiornate i vostri progetti con il nostro display LCD IPS TFT ad alta luminosità 1000 Nits 13.3 pollici.per favore contattaci oggi!
Sentitevi liberi di personalizzare qualsiasi parte di questa introduzione per adattarla meglio alla voce del vostro marchio o alle specifiche esigenze di marketing!
Caratteristiche
| Dimensione | 13.3 pollici |
| Interfaccia di risoluzione | 1920 ((H) x RGB X 1080 ((V) eDP1.2/2.7Gbps/2lane |
| Tipo di connessione | 20455-030E-76 (I-PEX) |
| Profondità del colore | 16.7M |
| Tipo di tecnologia | A-si |
| Display Spec. Pitch dei pixel (mm) | 0.153 x 0.153 |
| Configurazione dei pixel | Striscia verticale RGB |
| Modalità di visualizzazione | Normalmente nero |
| TP Driver IC | NC |
| Trattamento superficiale LCD | Rivestimento antiriflesso: 3H |
| Rapporto di contrasto della direzione di visione | U/D/L/R:85/85/85/85 1000 ((TYP.) |
|
Gamma dei colori Luminanza ((cd/m2) |
72% 1000 ((TYP.) |
| Consumo di energia | LCD:1.8 ((W) ((Max.) (modello bianco) |
| Numeri di LED | 50 LEDS |
| Peso (g) | - |
| Disegno (W x H x D) (mm) | 307.55 x 185.62 x 7.25 |
| TP Area visiva dell'obiettivo ((mm) | 294.36 x 165.84 |
| LCM (W x H x D) (mm) | 306.86x182.31x5.25 |
| Area attiva LCD ((mm) | 293.76 x 165.24 |
| Con/senza TSP | Senza CTP |
Dimensioni esterne
Definizione del pin dell'interfaccia
| Numero di pin | Il simbolo | I/O | Funzione |
| 1 | NC | NC ((NO USO) | |
| 2 | H_GND | P | Terreno ad alta velocità |
| 3 | Lanel N | Corridoio di collegamento di segnale di completamento 1 | |
| 4 | LanelP | Io... | Linea di collegamento del segnale vero 1 |
| 5 | H_GND | P | Terreno ad alta velocità |
| 6 | Corridoio 0 N | Corridoio di collegamento del segnale complementare 0 | |
| 7 | Linea 0_P | Io... | Strada di collegamento del segnale vero 0 |
| 8 | H_GND | P | Terreno ad alta velocità |
| 9 | AUX_CH_P | Canali ausiliari del segnale vero | |
| 10 | AUX_CH_N | Io... | Canali ausiliari del segnale |
| 11 | H_GND | P | Terreno ad alta velocità |
| 12 | LCD VCC | P | Logica del CD e potenza del driver (3,3 V) |
| 13 | LCD_VCC | P | Logica del CD e potenza del driver (3,3 V) |
| 14 | NC | NC ((NO USO) | |
| 15 | LCD GND | P | Logica LCD e messa a terra del conducente |
| 16 | LCD_GND | P | Logica LCD e messa a terra del conducente |
| 17 | HPD | O | HPD Signa |
| 18 | LED-1 | P | Lampada di retro LED |
| 19 | LED-2 | P | Lampada di retro LED |
| 20 | LED-3 | P | Lampada di retro LED |
| 21 | LED-4 | P | Lampada di retro LED |
| 22 | LED_PWMO | O | BL/LED PWM OUT |
| 23 | LED_PWMI | Io... | BL/LED PWM IN |
| 24 | NC | Riservato all'uso del fabbricante dell'LCD | |
| 25 | NC | Riservato all'uso del fabbricante dell'LCD | |
| 26 | LED-5 | P | Lampada di retro LED |
| 27 | LED-6 | P | Lampada di retro LED |
| 28 | BL_PWR | P | Potenza della retroilluminazione LED+ |
| 29 | BL_PWR | P | 3potenza di illuminazione di fondo LEDH |
| 30 | NC | Riservato all'uso del fabbricante dell'LCD |
PCAB USB Pin Definizione
1 VCC
2 USB-
3 USB+
4 GND
Specifica della retroilluminazione
| Parametro | Il simbolo | Min. | Tipo. | - Max, ti prego. | Unità |
| Input LED | VLED | 28 |
- |
33 | [V] |
| Voltaggio di avanzamento del LED | VF | 2.8 | 3.0 | 3.3 | [V] |
| Corrente LED in avanti | Se | 320 | [mA] | ||
| B/L Consumo di energia | P_B/L |
- |
- |
- |
[W] |
| Tempo di vita del LED | LT | 30000 | 40000 | - | Orari |
| Numero di LED | NLED |
- |
50 |
- |
PCS |
Caratteristiche ottiche
| Articolo 2 | Simbolo | Condizione | Specificità | Unità | |||
| Un minuto. | Tipo. | - Max, ti prego. | |||||
| Rapporto di contrasto | CR |
O=0deg |
700 | 1000 | |||
| Luminosità di bianco | Anno di applicazione | 800 | 1000 | cd/m2 | |||
| Tempo di risposta | TR+TF | 30 | 35 | ms | |||
|
Cromaticità |
Rosso | XR | (0,642) | ||||
| YR | (0,333) | ||||||
| Verde | Xg | (0,301) | |||||
| Sì. | (0,621) | ||||||
| Blu | XB | (0,153) | |||||
| YB | (0,055) | ||||||
| Bianco | Xw | (0,313) | |||||
| Yw. | (0,329) | ||||||
|
Angolo di visione |
Oh, no. | 11 (tre) ore |
Centro CR≥10 |
80 | 85 |
deg |
|
| 12 ((9 ore) | 80 | 85 | |||||
| Ver. | θ2 ((12 ore) | 80 | 85 | ||||
| θ1 ((6 ore) | 80 | 85 | |||||
| Rapporto NTSC | % | 65 | 72 | % | |||

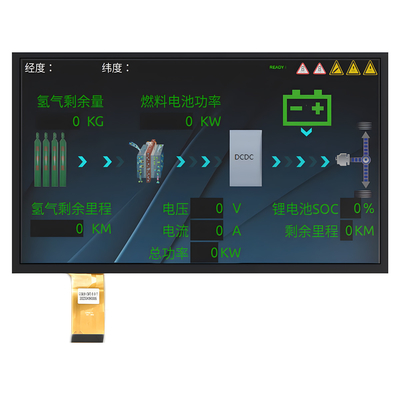

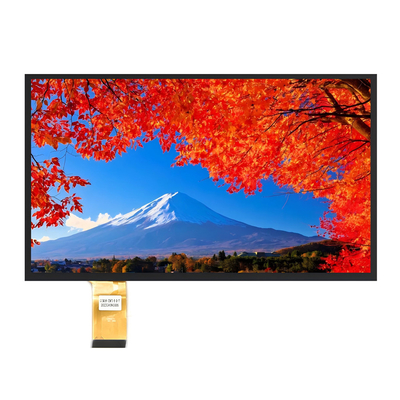

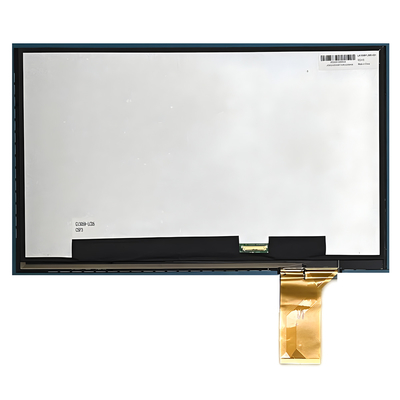

Immagine del prodotto
