Dettagli:
|
| Prodotto: | 4 pollici LCD TFT circolare | Risoluzione: | 720x720 |
|---|---|---|---|
| interfaccia: | MIPI a 4 corsie | touch screen: | No, CTP facoltativo |
| Direzione di visione: | IPS (80/80/80/80) | Numero di pin: | 30 pin |
| Dimensione del modulo: | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) | Area attiva: | 101.52 (mm) Diametro |
| Luminanza di superficie: | 1000 cd/m2 (nits) | Temperatura operativa.: | -30°C a +85°C |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Conformità Rohs & Reach |
| Evidenziare: | Display LCD TFT 720x720 punti,Display LCD TFT rotondo da 4 pollici,Display TFT ad alta luminosità di 1000 nits |
||
** Scarica scheda dati**
FL7707N_DS_V0.2_20230324_Cliente.pdf
Riguardo a questo articolo SFTO400XC-7095A3N
Presentando la nostra ultima innovazione nella tecnologia di visualizzazione: il LCD TFT rotondo ad alta luminosità da 1000 Nits da 4 pollici con una straordinaria risoluzione di 720x720 punti,questo display garantisce immagini cristalline e colori vivaci che si distinguono in qualsiasi ambiente.
Tra le caratteristiche principali figurano:
Brillantezza eccezionale: con un livello di luminosità di 1000 nits, questo display è progettato per una visibilità eccellente anche in condizioni luminose all'aperto, garantendo che il contenuto sia sempre visibile chiaramente.
Design compatto: il fattore di forma rotondo da 4 pollici lo rende ideale per una varietà di applicazioni, dai cruscotti automobilistici ai dispositivi portatili e alle macchine industriali,fornire opzioni di integrazione versatili.
Alta risoluzione: la risoluzione a punti 720x720 offre immagini nitide e grafica dettagliata, rendendola perfetta per applicazioni in cui la chiarezza è fondamentale.
Interfaccia MIPI a 4 corsie: l'interfaccia MIPI a 4 corsie fornisce trasmissione di dati ad alta velocità, garantendo prestazioni e capacità di risposta senza intoppi, essenziali per le applicazioni di contenuti dinamici.
Sia che si stia cercando di migliorare l'elettronica di consumo, migliorare le interfacce utente, o creare esperienze coinvolgenti, il nostro display LCD TFT ad alta luminosità 1000 Nits offre la soluzione ideale.Eleva i tuoi progetti con questa tecnologia di visualizzazione avanzata, la scelta perfetta per applicazioni professionali e personali.
Caratteristiche
| Caratteristica | Specificità |
| Tipo LCD | 4.0 pollici |
| Risoluzione (H*V) | 720 ((RGB) * 720 |
| Tipo di tecnologia | a-Si TFT |
| Configurazione dei pixel | Striscia verticale RGB |
| Modalità di visualizzazione | IPS/Trasmettitore/Normalmente nero |
| Direzione di visione | Tutti |
| Direzione di inversione della scala grigia | - Non lo so. |
| Disegno Dimensioni (W x H x T) (mm) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
| Area attiva ((mm) | 101.52 (H) * 101.52 ((V) |
| Con/senza touch screen | Senza CTP, facoltativo |
| Tipo di connettore di corrispondenza | 0.5 Pitch 30 Pin |
| Tipo di retroilluminazione | LED bianco |
| Peso (g) | TBD |
| Interfaccia | MIPI 4Lane |
| Numero di colori | 16.7M |
| IC del driver | FL7707 |
| CTP IC |
Disegno di contorno meccanico
![]()
Definizione del pin dell'interfaccia
| - No, no, no. | Numero PIN | Descrizione |
| 1 | LEDA | Anodo a LED |
| 2 | LEDK1 | Catodo a LED |
| 3 | LEDK2 | Catodo a LED |
| 4 | VCI | Fornitura di alimentazione 2,8 ~ 3,3 V |
| 5 | IOVCC | Fornitore di alimentazione 1.8V-2.0V |
| 6 | RISET | Segnali di ripristino LCM |
| 7 | TE | Potenza dell'effetto lacerante |
| 8 | PWM | L'uscita di frequenza PWM per il controllo del driver LCD. |
| 9 | GND | Terreno |
| 10 | D0P | Segnali di dati DSI-D0+ |
| 11 | D0N | DSI-D0- segnali di dati |
| 12 | GND | Terreno |
| 13 | D1P | Segnali di dati DSI-D1+ |
| 14 | D1N | DSI-D1- segnali di dati |
| 15 | GND | Terreno |
| 16 | CLKP | DSI-Clock+ |
| 17 | CLKN | DSI-Clock... |
| 18 | GND | Terreno |
| 19 | D2P | Segnali di dati DSI-D2+ |
| 20 | D2N | Segnali di dati DSI-D2 |
| 21 | GND | Terreno |
| 22 | D3P | Segnali di dati DSI-D3+ |
| 23 | D3N | DSI-D4- segnali di dati |
| 24 | GND | Terreno |
| 25 | TP_INT | Toccare Interrompere |
| 26 | TP_SDA | Segnale di dati IIC a contatto |
| 27 | TP_SCL | Toccare il segnale dell' orologio IIC |
| 28 | TP_RESET | Toccare il segnale di ripristino |
| 29 | TP_VCI | Toccare alimentazione |
| 30 | TP_IOVCC | Toccare alimentazione |
|
Articolo |
Il simbolo |
Valore |
Unità |
|
Tensione di alimentazione per la logica |
VDD |
0.3~3.6 |
V. |
|
Voltaggio di ingresso |
Vino |
VDD + 0.3 |
V. |
|
Temperatura di funzionamento |
Topr |
- Da 30 a 80 |
°C |
|
Temperatura di conservazione |
Tstg |
- Da 30 a 80 |
°C |
Caratteristiche elettriche
|
Articolo |
Il simbolo |
Min. |
Tipo |
Max. |
Unità |
Condizione di prova |
|
tensione di funzionamento |
VDD |
2.6 |
2.8 |
3.3 |
V. |
- |
|
Corrente di alimentazione |
IDD |
- |
- |
30 |
mA |
VDD = 2,8V, Ta = 25°C |
|
Voltaggio di ingresso |
HIV |
0.8VDD |
- |
VDD |
V. |
- |
|
VIL |
0 |
- |
0.2VDD |
V. |
||
|
Corrente di fuga di ingresso |
IIL |
- Uno.0 |
- |
1.0 |
mA |
VIN=VDD o VSS |
Riflettore di guida
|
Articolo |
Il simbolo |
Min. |
Tipologia |
Max. |
Unità |
|
Corrente in avanti |
Se |
- Non lo so. |
180 |
- |
mA |
|
Voltaggio in avanti |
VF |
14 |
15 |
16.3 |
V. |
|
Modalità di connessione |
P |
- Non lo so. |
5S2P |
- Non lo so. |
|
|
Numero di LED |
/ |
|
10 |
|
pcs |
|
Tempo di vita del LED |
|
40000 |
50000 |
|
ore |
Caratteristiche ottiche
|
Articolo |
Il simbolo |
Condizione |
Min. |
Tipologia |
Max. |
Unità |
|
Gli angoli di vista |
θT |
CR ¢10 |
|
85 |
- |
Grado |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
Rapporto di contrasto |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
Tempo di risposta |
Tonne |
25°C |
- |
25 |
35 |
ms |
|
Toff |
||||||
|
Uniformità |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
Luminanza |
L |
- |
850 |
1000 |
- |
cd/m2 |

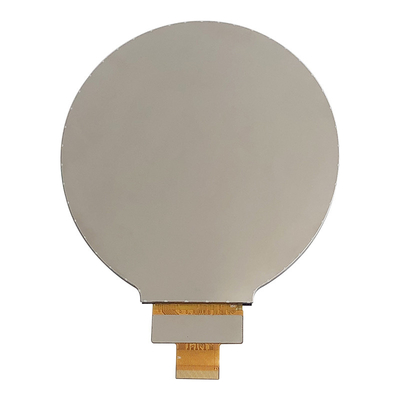

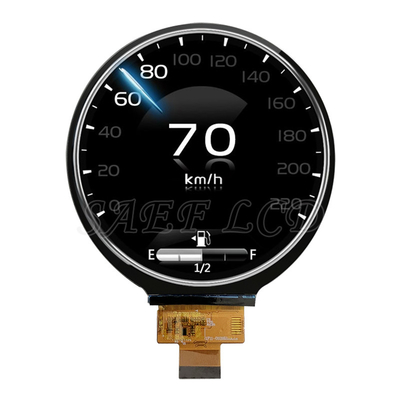

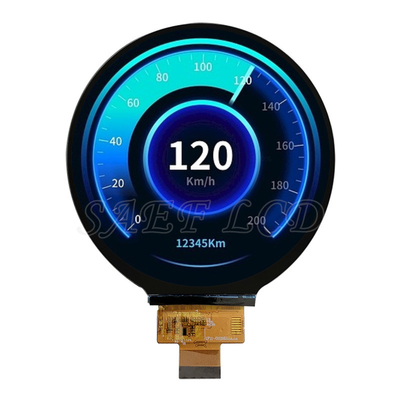

Immagine del prodotto
![]()
![]()
![]()
![]()
![]()
