Dettagli:
|
| Prodotto: | 3Display TFT circolare da 0,6 pollici | Risoluzione: | 544 (RGB) x 506 punti |
|---|---|---|---|
| Luminanza di superficie: | 1000 cd/m2 (nits) | touch screen: | Nessun contatto (PCAP facoltativo) |
| Direzione di visione: | Angolo di visione completo di IPS | IC del driver: | ST72566 |
| Numero di pin: | 30 pin | Connessione: | ZIF |
| interfaccia: | LVDS | Durata di vita del LED: | 40,000 ore |
| Cima:: | -30°C a +85°C | Tst:: | -30°C a +85°C |
| Area attiva: | 89.76 ((W) x83.49 ((H) mm | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Alta luminosità TFT LCD,Display IPS rotondo a 544 x 506 punti,3.6 pollici TFT ad alta luminosità |
||
Su questo articolo: SFTO360XC-7072AN
Vi presentiamo la nostra ultima innovazione: il display LCD TFT ad alta luminosità da 1000 nits da 3,6 pollici, con una risoluzione di 544 x 506 punti.Questo display IPS rotondo è progettato per offrire immagini mozzafiato e prestazioni superiori in una varietà di condizioni di illuminazione.
Caratteristiche chiave:
Fabbricazione di apparecchiature per il controllo delle emissioni
Dimensioni compatte (3,6 pollici):
Tecnologia IPS:
Risoluzione (544 x 506 punti):
Interfaccia LVDS:
Vantaggi:
Esperienza utente migliorata:
Applicazioni versatili:
Prestazioni robuste:
Applicazioni:
Display per veicoli:
Tecnologia indossabile:
Apparecchiature industriali:
Conclusione:
Il display LCD TFT ad alta luminosità 1000nits da 3,6 pollici combina tecnologia all'avanguardia con un design pratico per soddisfare le esigenze delle applicazioni moderne.Migliora la tua offerta di prodotti con questa eccezionale soluzione di visualizzazione che offre una luminosità senza pari, chiarezza e versatilità.
Per ulteriori informazioni, specifiche tecniche o per effettuare un ordine, contattateci direttamente.
| Caratteristica | Specificità |
| Tipo LCD | 3.6 pollici |
| Risoluzione (H*V) | 544*(RGB) *506 |
| Tipo di tecnologia | a-Si TFT |
| Configurazione dei pixel | Striscia verticale RGB |
| Normalmente bianco | Normalmente nero |
| Direzione di visione | Tutti |
| Disegno Dimensioni (W x H x T) (mm) | 98.88*94.12*7.79 |
| Area attiva ((mm) | 83.49*89.76 |
| Con/senza touch screen | Senza |
| Tipo di connettore di corrispondenza | 0.5 pitch 30 pin |
| Tipo di retroilluminazione | LED |
| Peso (g) | TBD |
| Interfaccia | LVDS |
| Numero di colori | 16.7M |
| IC del driver | ST7266-G6-E |
Dimensioni esterne
Definizione del PIN dell'interfaccia
| - No, no, no. | Nome PIN | Descrizione |
| 1 | A | Potenza del retroilluminazione LED |
| 2 | K. | Lumiera di fondo LED Terra |
| 3 | LVDS-D3N | Input di dati differenziali LVDS negativi |
| 4 | LVDS-D3P | Input di dati differenziali LVDS positivi |
| 5 | GND | Terreno |
| 6 | LVDS-D2N | Input di dati differenziali LVDS negativi |
| 7 | LVDS-D2P | Input di dati differenziali LVDS positivi |
| 8 | GND | Terreno |
| 9 | LVDS -CLKN | Input dell'orologio con differenziale LVDS negativo |
| 10 | LVDS -CLKP | Input di orologeria con differenziale LVDS positivo |
| 11 | GND | Terreno |
| 12 | LVDS-D1N | Input di dati differenziali LVDS negativi |
| 13 | LVDS-D1P | Input di dati differenziali LVDS positivi |
| 14 | GND | Terreno |
| 15 | LVDS-D0N | Input di dati differenziali LVDS negativi |
| 16 | LVDS-D0P | Input di dati differenziali LVDS positivi |
| 17 | GND | Terreno |
| 18-19 | IOVCC-3.3V | Una fonte di alimentazione per il circuito di alimentazione logica e di I/O. |
| 20 | BIST | Autovalutazione integrata |
| 21 | SDA | Segnale di ingresso/uscita seriale in modalità interfaccia seriale |
| 22 | LCI | In Serial Interface, questo viene utilizzato come SCL. |
| 23 | STBYB | Controllo in modalità di attesa H:funzionamento normale;L:disposizione disattivata |
| 24 | RST | Pin di ripristino 3.3V |
| 25 | CS | Pin di selezione del chip |
| 26 | AVDD/NC | AVDD/NC |
| 27 | GND | Terreno |
| 28 | VDD-3.3V | Fornitura di alimentazione (3,3 V) |
| 29 | VDD-3.3V | Fornitura di alimentazione (3,3 V) |
| 30 | VCOM/NC | Voltaggio comune/NC |
Classificazione massima assoluta
| Articolo | Il simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 3.0~3.6 | V. |
| Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
| Temperatura di funzionamento | Topr | - Da 30 a 85 | C |
| Temperatura di conservazione | Tstg | - Da 30 a 85 | C |
Caratteristiche elettriche della corrente continua
| Articolo | Il simbolo | Min. | Tipo | Max. | Unità |
| Tensione di potenza | VDD | 3.0 | 3.3 | 3.6 | V. |
| Alta tensione di ingresso logica | HIV | 0.7VDD | - | VDD | V. |
| Logico di ingresso a bassa tensione | VIL | 0 | - | 0.3VDD | V. |
Unità di retroilluminazioneCaratteristiche
| Articolo | Il simbolo | Min. | Tipologia | Max. | Unità |
| Corrente in avanti | Se | - Non lo so. | 180 | - Non lo so. | mA |
| Voltaggio in avanti | VF | 13.5 | 14 | 16 | V. |
| Modalità di connessione | - | - Non lo so. | 5S4P | - Non lo so. | |
| Numero di LED | / | 20 | pcs | ||
| Durata di vita del LED | 40000 | 50000 | Ore |

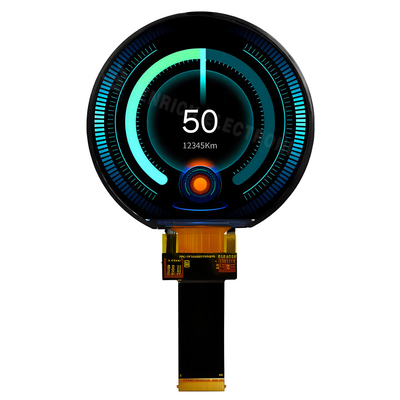

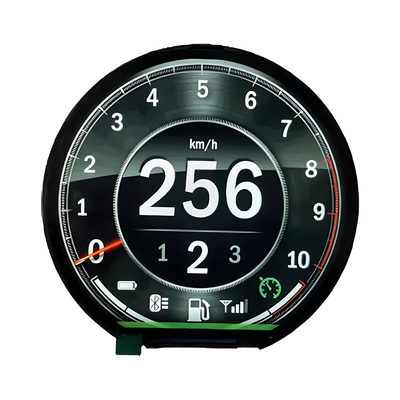

Immagine del prodotto
