Dettagli:
|
| Prodotto: | TFT LCD a 2,8 pollici | Risoluzione: | 240 x 320 |
|---|---|---|---|
| Colore: | 262K | touch screen: | Dispositivo touchscreen resistivo |
| interfaccia: | MCU, RGB | Direzione di visione: | IPS, tutti gli angoli di visione |
| IC del driver: | ILI9341V | Connessione: | ZIF |
| Luminanza di superficie: | 1000 cd/m2 ((nits) | Numero di pin: | 50 pin |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 240 x 320 punti TFT ad alta luminosità,Display LCD TFT 240 x 320 punti,2.8 pollici TFT ad alta luminosità |
||
A proposito di questo articolo SFTO280TZ-7214AT
Saef Technology è entusiasta di presentare la nostra ultima innovazione nella tecnologia di visualizzazione: l'High Brightness 1000nits 2.8-inch TFT LCD.Sia che stiate progettando per applicazioni esterne o che abbiate bisogno di un display chiaro e vivace per il vostro dispositivo, questo schermo offre prestazioni e affidabilità imbattibili.
Brillantezza eccezionale:Con un livello di luminosità impressionante di 1000 nits, questo display garantisce che il contenuto sia visibile anche alla luce diretta del sole, rendendolo ideale per ambienti esterni e ad alta luminosità ambientale.
Dimensione compatta:Con una lunghezza di soli 2,8 pollici, questo display raggiunge il perfetto equilibrio tra portabilità e usabilità, adattandosi perfettamente a una varietà di dispositivi compatti.
Alta risoluzione:La risoluzione di 240 x 320 pixel garantisce immagini nitide e chiare, consentendo grafiche e testo dettagliati, migliorando l'esperienza dell'utente.
Tecnologia IPS:Utilizzando la tecnologia In-Plane Switching (IPS), il display offre ampi angoli di visione e una riproduzione accurata dei colori, garantendo che le immagini e i video sembrino fantastici da qualsiasi prospettiva.
Interfaccia versatile:Dotato di interfacce MCU e RGB, questo display è altamente adattabile, rendendolo facile da integrare in una serie di applicazioni di microcontrollori e sistemi esistenti.
Efficienza energetica:Progettato con l'obiettivo di rendere l'apparecchio più efficiente, il display permette di bilanciare la luminosità e il consumo di energia, contribuendo a prolungare la durata della batteria dei dispositivi portatili.
Miglior visibilità:Perfetto per applicazioni in ambienti luminosi, come chioschi esterni, dispositivi indossabili e display automobilistici.
Utilizzatore-amichevole:L'alta risoluzione e i colori vivaci migliorano l'esperienza generale dell'utente, rendendo più facile leggere e interagire con il display.
Facile integrazione:Con opzioni di doppia interfaccia, gli sviluppatori possono facilmente collegare il display a vari microcontrollori e sistemi, riducendo la complessità del design e il tempo di commercializzazione.
Durabilità:Costruito per sopportare le esigenze di varie applicazioni, garantendo longevità e prestazioni costanti nel tempo.
Il display LCD TFT da 2,8 pollici ad alta luminosità 1000nits è la soluzione definitiva per i professionisti in cerca di un display potente, versatile e ad alte prestazioni.Elevate i vostri dispositivi con una luminosità e una chiarezza senza precedenti, e soddisfano una varietà di applicazioni dall'industria all'elettronica di consumo.
Per ulteriori informazioni, campioni o per discutere le vostre esigenze specifiche, contattateci.
Caratteristiche
| Informazioni generali | Specificità | Unità |
| Pannello principale | ||
| Area di visualizzazione ((AA) | 43.2 ((H) * 57.6 ((V) (2.8 pollici) | mm |
| Elemento driver | Matrice attiva TFT a-Si | - |
| Colori di visualizzazione | 262K | colori |
| Numero di pixel | 240 ((RGB) *320 | punti |
| Pitch dei pixel | 0.180 ((H) *0.180 ((V) | mm |
| Angolo di visione | Tutti | ore |
| Dispositivo IC | ILI9341V | - |
| Disposizione dei pixel di colore | Striscia verticale RGB | |
| Modalità di visualizzazione | Trasmettitore/Normalmente nero | - |
| Temperatura di funzionamento | -20 ¢ + 70 | °C |
| Temperatura di conservazione | -30 ¢ + 80 | °C |
Informazioni meccaniche
| Articolo | Un minuto. | Tipo. | - Max, ti prego. | Unità | Nota | |
| Dimensione del modulo | Orizzontale | - | 50.00 | - | mm | ± 0.2 |
| Verticale ((V) | - | 69.20 | - | mm | ± 0.2 | |
| Profondezza ((D) | - | 3.99 | - | mm | ± 0.2 | |
| Peso | - | TBD | - | g | - | |
Dimensioni esterne
![]()
![]()
Definizione del pin dell'interfaccia
| Pin NO. | Il simbolo | Livello | Funzione |
| 1 | LEDK | L | Riflessione K |
| 2 ~ 5 | LEDA | H | DietroilluminazioneA |
| 6 | IM0 | H/L | Selezionare la modalità di interfaccia MCU NOTA( 1) |
| 7 | IM1 | H/L | |
| 8 | IM2 | H/L | |
| 9 | IM3 | H/L | |
| 10 | RISOLUTO | H/L | Pin di ripristino hardware |
| 11 | VSYNC | H/L | Segnale di ingresso di sincronizzazione verticale per RGB |
| 12 | HSYNC | H/L | Segnale di ingresso di sincronizzazione orizzontale (lineare) per RGB |
| 13 | Doc. | H/L | Segnale di orologeria a punti per l'interfaccia RGB. |
| 14 | ENABLE | H/L | Segnale di attivazione dati per il funzionamento dell'interfaccia RGB. |
| Da 15 a 32 | D17-DB0 | H/L | Autobus dati |
| 33 | SD0 | H/L | Pin di uscita dell'interfaccia SPI. |
| 34 | SDA | H/L | Pin di ingresso dell'interfaccia SPI. |
| 35 | R & S | H/L | Leggere abilitare pin orologio |
| 36 | WR-RS | H/L | Segnale di selezione del registro |
| 37 | RS-SCL | H/L | Scrivere abilitare il pin di ingresso dell' orologio |
| 38 | CS | H/L | Chip selezionare pin di ingresso |
| 39 | TE | H/L | Potenza dell'effetto lacerante |
| 40 | IOVCC | H | Fornitore di alimentazione ((1.8V) |
| 41 | IOVCC | H | Fornitore di alimentazione ((2.8-3.3V) |
| 42 | VCI | H | Fornitore di alimentazione ((2.8-3.3V) |
| 43 | GND | L | Terreno |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | XL | / | / |
| 47 | U U | / | / |
| 48 | GND | L | Terreno |
| 49 | GND | L | Terreno |
| 50 | GND | L | Terreno |
Classificazione massima assoluta
|
Articolo |
Il simbolo |
Valori |
Unità |
|
| Min. | - Max, ti prego. | |||
| Tensione di alimentazione per il circuito logico | IOVCC | - Zero.3 | 4.6 | V. |
| Tensione di alimentazione per circuito analogo | VCI | - Zero.3 | 4.6 | V. |
Condizioni di esercizio
|
Articolo |
Il simbolo |
Valori |
Unità |
Commento |
||
| Min. | Tipologia | - Max, ti prego. | ||||
| Fornitore di energia | VCC | 2.7 | 2.8 | 3.3 | V. | |
| Fornitore di energia | IOVCC | 1.7 | 1.8 | 3.3 | V. | |
| Modalità normale Consumo corrente | Icc | - | 12 | - | mA | VCC = 2,8V |
| Porta TFT ON tensione | VGH | 15 | V. | |||
| TFT Gate OFF Voltage | VGL | - Sette.5 | - | V. | ||
Unità di retroilluminazione (GND=0V)
|
Articolo |
Il simbolo |
Valori |
Unità |
Commento |
||
| Min. | Tipologia | - Max, ti prego. | ||||
| Voltaggio di alimentazione in avanti | Vf | 2.8 | - | 3.4 | V. | |
| Fornitura a termine corrente | Se | - | 120 | - | mA | |
| Luminanza LCM | LV | 900 | 1000 | - | cd/m2 | IB= 120mA |
| Uniformità | / | 80 | % | - | ||

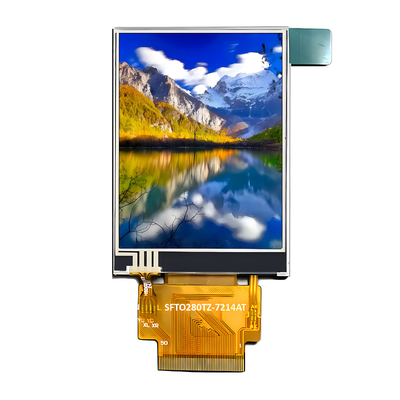

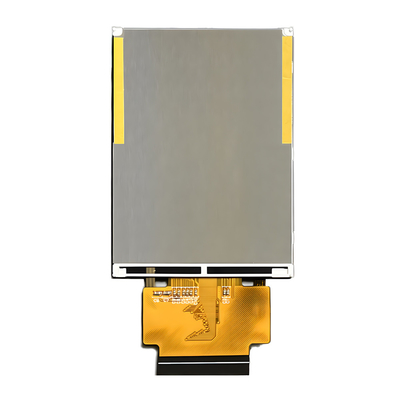

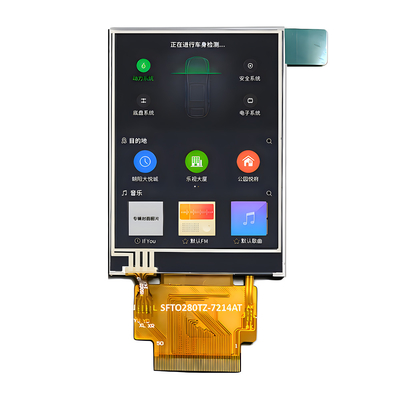

Immagine del prodotto
![]()
![]()
![]()
