Dettagli:
|
| Prodotto: | 2,4" schermo di TFT | Risoluzione: | 240x320 |
|---|---|---|---|
| Direzione di visione: | IPS, angolo di visione completo | touch screen: | - No, no. |
| interfaccia: | Interfaccia RGB/MCU/SPI | Numero di pin: | 40 pin |
| Luminanza di superficie: | 1000 cd/m2 ((nits) | Durata di vita del LED: | 40,000 ore |
| Copertura di vetro: | personalizzabile | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 2.4" TFT ad alta luminosità,Display a matrice di punti 240x320,display LCD TFT ad alta luminosità |
||
A proposito di questo articolo SFTO240PY-7190AN
Il nostroVisualizzazione LCD TFT ad alta luminosità 1000nits da 2,4"¢la soluzione perfetta per qualsiasi applicazione che richieda una visibilità e una versatilità eccezionali.assicurarsi che il contenuto si distingua anche in ambienti luminosi.
Caratteristiche chiave:
Sia che stiate sviluppando un gadget di consumo, una macchina industriale o un prototipo innovativo, il nostro display LCD TFT è progettato per elevare il vostro progetto con la sua qualità dell'immagine e la sua adattabilità.Migliora i tuoi disegni e affascina il tuo pubblico con grafica vivida e prestazioni affidabili.
Scopri il potenziale del nostro display LCD TFT ad alta luminosità da 1000 nits oggi!Contattaci direttamente.
Specificativi generali
| - No, no, no, no. | Articolo | Contenuto | Unità |
| 1 | Dimensione LCD | 2.4 pollici (diagonalmente) | / |
| 2 | Modalità di visualizzazione | Normalmente nero/trasmettitore/antiabbagliamento | / |
| 3 | Direzione di visione (occhio) | GRATUITO | / |
| 4 | Direzione di inversione della scala grigia | - | / |
| 5 | Risoluzione (H*V) | 240 * 320 pixel | / |
| 6 | Dimensione del modulo (L*W*H) | 42.72*58.50*2.15 | mm |
| 7 | Area attiva (L*W) | 36.72*48.96 | mm |
| 8 | Pixel pitch (L*W) | 0.153*0.153 | mm |
| 9 | Tipo di interfaccia | Interfaccia RGB/MCU/SPI | / |
| 10 | Profondità del colore | 16.7M | / |
| 11 | Consumo di energia del modulo | TBD | W |
| 12 | Tipo di retroilluminazione | LED | / |
| 13 | IC del driver | ST7789VI o compatibile | / |
| 14 | Peso | 12.1 | g |
Disegno esterno
Definizione dell'interfaccia pin
|
Interfaccia - No, no, no, no. |
Nome |
I/O o collegare a |
Descrizione |
| 1 | LEDK | P | Potenza per retroilluminazione a LED (cathode). |
| 2 | LEDA | P | Potenza per retroilluminazione a LED ((Anodo). |
| 3 | GND | P | Power Ground. |
| 4 | IM0 | Io... | Selezione dell'interfaccia (si rimanda alla scheda dati del driver IC) |
| 5 | IM1 | Io... | Selezione dell'interfaccia (si rimanda alla scheda dati del driver IC) |
|
6 |
IM2 |
Io... |
Selezione dell'interfaccia (si rimanda alla scheda dati del driver IC) |
| 7 | SDA | I/O | Pin di ingresso dell'interfaccia SPI. |
| 8 | Doc. | Io... | Orologio a punti. |
| 9 | DE | Io... | Abilita i dati. |
| 10 | VSYNC | Io... | Input di sincronizzazione verticale |
| 11 | HSYNC | Io... | Input di sincronizzazione orizzontale |
| 12 | VCC | P | Fornitore di alimentazione |
| 13 | RISET | Io... | Ripristina il segnale. |
| 14 | GND | P | Power Ground. |
| 15-32 | DB17-DB0 | I/O | Bus dati (DB17-DB0). |
| 33 | R & S | Io... | Interfaccia RGB, per favore fissare questo pin a VDDI o DGND. |
| 34 | WR | Io... | Interfaccia RGB, per favore fissare questo pin a VDDI o DGND. |
| 35 | RS | Io... | Interfaccia RGB. orologio di interfaccia seriale. |
| 36 | CS | Io... | Pin di selezione del chip. |
| 37 | XR(NC) | - | NC |
| 38 | YD ((NC) | - | NC |
| 39 | XL ((NC) | - | NC |
| 40 | S.U.C. | - | NC |
Limite assoluto massimo
| Articolo | Il simbolo | Un minuto. | - Max, ti prego. | Unità |
| tensione di ingresso dell'alimentazione per TFT | VDD | - Zero.3 | 4.6 | V. |
| Corrente di retroilluminazione (temperatura normale) | ILED | - | 100 | mA |
| Temperatura di funzionamento | In alto | - Venti | + 70 | °C |
| Temperatura di conservazione | Tst | - Trenta | + 80 | °C |
| Umidità | RH | - | 90% (max 60 °C) | RH |
Caratteristiche di corrente continua (VDD=2,8V,Ta=25.C)
| Articolo | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità |
| Voltaggio di ingresso dell'alimentazione | VCC | 2.4 | 2.8 | 3.6 | V. |
| Tensione logica di I/O | VDDIO | - | 1.8 | - | V. |
| Livello di tensione di ingresso "H" | HIV | 0.7VDDIO | - | VDDIO | V. |
| Livello di tensione di ingresso "L" | VIL | VSS | - | 0.3VDDIO | V. |
| Corrente di alimentazione | IVDD | - | 9 | - | mA |
Caratteristiche elettro-ottiche della retroilluminazione
| Articolo | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità | Nota |
| Voltaggio di LED in avanti | VF | 5.6 | 6 | 6.8 | V. | |
| Corrente di LED in avanti | Se | - | 80 | - | mA | IF=20*4mA |
| Consumo di energia LED | PLED | - | 0.48 | - | W | Nota 1 |
| Numero di LED | - | 4 | PCS | |||
| Modalità di connessione | - | 4 paralleli | / | |||
| Durata di vita del LED | - | 40000 | - | - | Ore | Nota 2 |
Caratteristiche ottiche
| Articolo | Il simbolo | Condizione | Un minuto. | Tipo. | - Max, ti prego. | Unità |
| Tempo di risposta | Tr+ Tf |
- |
- | 35 | 45 | ms |
| Rapporto di contrasto | Cr | 500 | 750 | - | - | |
|
Superficie luminosità |
Lv | θ=0° | 800 | 1000 | - | cd/m2 |
| Uniformità della luminanza | Yu | θ=0° | 75 | 80 | - | % |
| NTSC | - | θ=0° | - | 50 | - | % |
|
Angolo di visione |
θ |
7=90° | 70 | 80 | - | deg |
| 7=270° | 70 | 80 | - | deg | ||
| 7=0° | 70 | 80 | - | deg | ||
| 7=180° | 70 | 80 | - | deg |

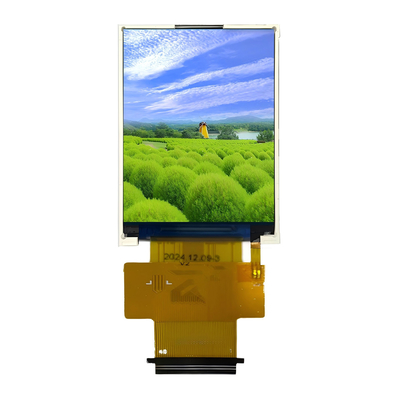

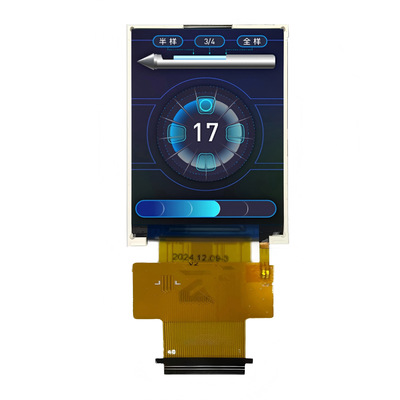

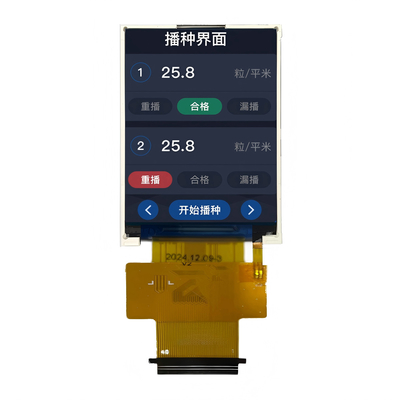

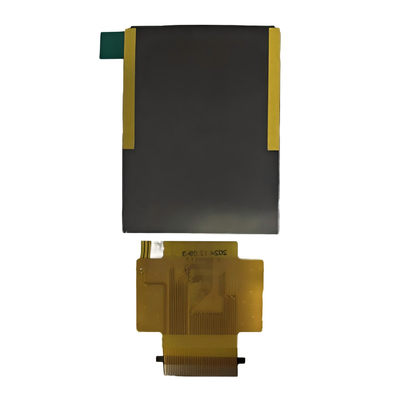

ProdottoImmagini
