Dettagli:
|
| Prodotto: | 1.54" schermo TFT | Risoluzione: | 240x240 |
|---|---|---|---|
| Direzione di visione: | L'angolo di visione completo (80/80/80/80) | Schermata tattile: | - No, no. |
| interfaccia: | MCU (personalizzabile) | Numero di pin: | 24 pin |
| Luminanza di superficie: | 1000 cd/m2 ((nits) | Durata di vita del LED: | 40,000 ore |
| Copertura di vetro: | Personalizzabile | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 1Display TFT ad alta luminosità da.54",Display LCD con interfaccia SPI Dot Matrix,Display LCD a matrice di punti 240x240 |
||
Vi presentiamo il nostro schermo LCD TFT ad alta luminosità di 1000 nits 1.54" SF-TC154B-8945B-N,progettato per elevare i vostri progetti e applicazioni con la sua straordinaria chiarezza visiva e prestazioni robuste.
Alta luminosità (1000 nits): Il nostro display garantisce una visibilità eccezionale in varie condizioni di illuminazione, rendendolo ideale per ambienti esterni o ambienti luminosi interni.
Dimensione compatta (1.54"): Questo LCD TFT compatto si adatta perfettamente ai dispositivi in cui lo spazio è un vantaggio, pur fornendo un ricco contenuto visivo.
Risoluzione (240x240): La matrice di punti 240x240 fornisce immagini nitide e vivaci, rendendo la visione più chiara e colorata.
Interfaccia SPI:L'interfaccia periferica seriale (SPI) facilita la comunicazione rapida ed efficiente, consentendo un'integrazione senza soluzione di continuità con i microcontrollori e altri sistemi digitali.
Con la sua luminosità superiore, dimensioni compatte e facilità di integrazione, il nostro display LCD TFT ad alta luminosità 1.54" è la soluzione perfetta per il tuo prossimo progetto innovativo.Migliora la tua esperienza utente e attira l'attenzione con un display che brilla in qualsiasi ambiente.
Esplorate le possibilità oggi!
Dettagli rapidi del prodotto
1. LCD Dimensione: 1,54 ′′ TFT
2Risoluzione: 240x240
3. Angolazione: tutte le angolazioni
4Dimensioni del profilo: 31,52x33,72x1,8 mm
5. IC del driver LCD: ST7789V
6. Tipo di interfaccia LCD: SPI
7Temperatura: da -20°C a +70°C; da -30°C a +80°C
8. Touch Panel: schermo touch capacitivo personalizzato o standard ((CTP) opzionale
Disegno esterno
Definizione dell'interfaccia pin
| - No, no, no. | Nome PIN | Descrizione |
| 1-2 | LEDK | Catodo a LED |
| 3-4 | GND | Terreno |
| 5 | FMARK | Funziona come segnale di uscita TE (Tearing Effect) |
| 6 | SDA | pin bidirezionale di ingresso/uscita di dati seriali |
| 7 | D/C | Pin di selezione dati/comando |
| 8 | SCL | Pin SCL come orologio seriale quando viene utilizzato nell'interfaccia seriale |
| 9 | CS | Pin di ingresso per il segnale di selezione del chip |
| 10 | RISET | Segnale di ingresso LCM Reset |
| 11-12 | IOVCC | Fornitura di alimentazione 1.8V/2.8V Voltaggio |
| 13-14 | VCC | Fornitura di alimentazione 2.8V Voltaggio |
| 15-16 | GND | Terreno |
| 17-22 | NC | NC |
| 23-24 | LEDA | Anodo a LED |
Limite assoluto massimo
| Articolo | Il simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 1.6~3.3 | V. |
| Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
| Temperatura di funzionamento | Topr | - Da 20 a 70 | .C |
| Temperatura di conservazione | Tstg | - Da 30 a 80 | .C |
Caratteristiche di corrente continua (VDD=2,8V,Ta=25.C)
| Articolo | Il simbolo | Min. | Tipo | Max. | Unità | Condizione di prova |
| tensione di funzionamento | VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corrente di alimentazione | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25,C |
| Voltaggio di ingresso | HIV | 0.8VDD | - | VDD | V. | |
| VIL | 0 | - | 0.2VDD | V. | ||
| Corrente di fuga di ingresso | IIL | - Uno.0 | - | 1.0 | μA | VIN=VDD o VSS |
Caratteristiche elettro-ottiche della retroilluminazione
| Articolo | Il simbolo | Minore | TYP | Max. | Unità | Esame |
| Tensione di alimentazione | Vf | - | 9.6 | - | V. | Se=20 mA |
| Corrente di alimentazione | Se | - | 20 | - | mA | - |
| Voltaggio inverso | V.R. | - | - | 5 | V. | - |
| Dissipazione di potenza | Pd | - | 192 | - | mW | - |
| Intensità luminosa per LCM | - | 900 | 1000 | 1100 | Cd/m2 | Se=20mA |
| Uniformità per la CML | - | 80 | - | - | % | Se=20 mA |
| Colore della retroilluminazione | Bianco | |||||
Caratteristiche ottiche
| - No, no, no, no. | Articolo 1 | Il simbolo | Condizioni | Specificità | Unità | ||
| Min. | Tipologia | Max. | |||||
| 1 | Tempo di risposta | Tr+Tf | 25°C | | 6 | | Signora |
| 2 | Trasmittanza (con PL) | T(%) | - | - | 7.1 | - | - |
| Tasso di contrasto | Cr | θ=0, angolo di visione normale | - | 500 | - | - |
| Angolo di visione | CR>10 | - | 80 | - | Deg | |

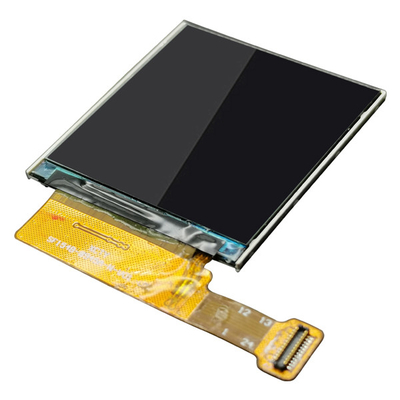

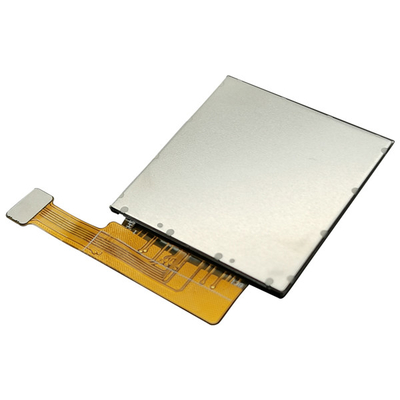

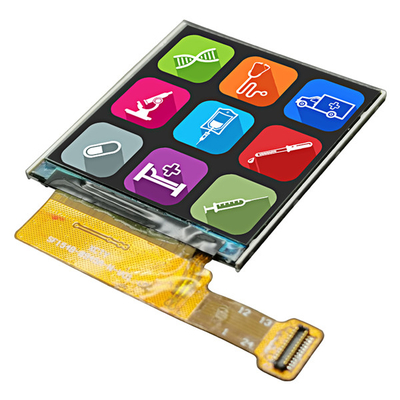

ProdottoImmagini
