Dettagli:
|
| Parole chiave: | LCD TFT HDMI da 7 pollici | Risoluzione: | pixel 1024x600 |
|---|---|---|---|
| Segnale supportato: | HDMI 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | Interfaccia PCT: | USB |
| Luminanza di superficie: | 500 cd/m2 - 1000 cd/m2 | touch screen: | CTP (Capacitive Touch Screen) |
| Input di potenza: | Input USB 5V ((+/- 0,5V) | Compatibile con: | Lampone pi |
| supporto: | Raspbian, Ubuntu, WIN10 IOT e altri sistemi | Direzione di visione: | IPS Tutti gli angoli di visione ((85/85/85/85) |
| Durata di vita del LED: | 40,000 ore | Temperature operative.: | – 20℃ a +70℃ |
| Temperatura di stoccaggio.: | ¥30°C a +80°C | Uscita audio: | 8Ω1,5W |
| Consumo di potenza in standby della scheda madre: | < 0,25 W | pulsante (riservato): | Power, Menu, Up, Down, Exit |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display LCD TFT HDMI da 7 pollici,Esposizione capacitiva di TFT LCD di tocco |
||

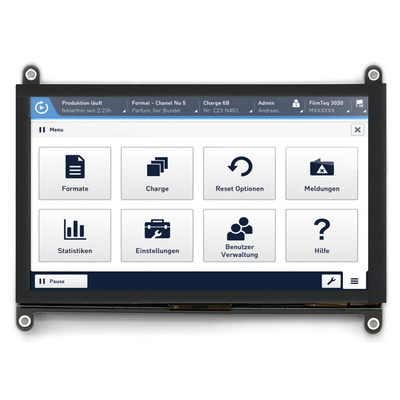

Display LCD HDMI TFT da 7 pollici con touch screen capacitivo per Raspberry PI

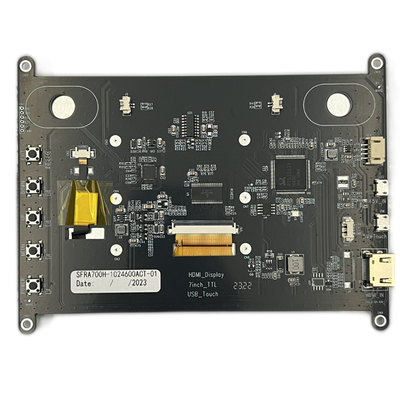

SFRA700H-1024600ACT-01 è un modulo LCD TFT HDMI che integra TFT LCD, PCAP touch e drive board.
1- Il modulo presenta perfettamente l'uscita del segnale digitale HDMI dal PC sullo schermo LCD 1024*600.
2- Supporto HDMI 1.3, HDMI 1.4, HDCP 1.4La fonte di segnale HDMI è compatibile con i mini PC tradizionali come Raspberry Pi, BB Black, Banana Pi, ecc.
3-TOUCH è da USB a I2C, non è necessario installare driver.
4- Il design è utilizzato principalmente sul display Raspberry Pi, e può anche essere utilizzato su altri dispositivi touch screen con controllo industriale HDMI.supporta Raspbian, Ubuntu, WIN10 IOT e altri sistemi.
5- quando utilizzato come display per computer, supporta Windows 7/8/10, touch a cinque punti, senza driver.
| Parole chiave: | LCD TFT HDMI da 7 pollici |
| Risoluzione: | 1024x600 pixel |
| Segnale supportato: | HDMI 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
| Interfaccia CTP: | USB |
| Compatibile con: | Raspberry Pi |
| Direzione di visione: | IPS angolo di visione completo ((85/85/85/85) |
| Luminanza superficiale: | 500 Cd/m2 - 1000 Cd/m2 |
| Schermo tattile: | CTP (Capacitive Touch Screen) |
| Input di potenza: | Input USB 5V ((+/-0,5V) |
| Supporto: | Raspbian, Ubuntu, WIN10 IOT e altri sistemi |
| Durata di vita del LED: | 40000 ore |
| Temperatura di funzionamento: | ¥20°C a +70°C |
| Temperatura di conservazione: | ¥30°C a +80°C |
| Consumo di energia in standby della scheda centrale: | < 0,25 W |
| Uscita audio: | 8Ω1,5W |
| Buttone (riservato): | Power, Menu, su, giù, uscita. |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 |
| Rispetto: | Compliance REACH e RoHS |
Caratteristiche
| Versione | 01 | ||
| Segnale supportato | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| Toccare | Standard USB | ||
| VGA | Non supporto | ||

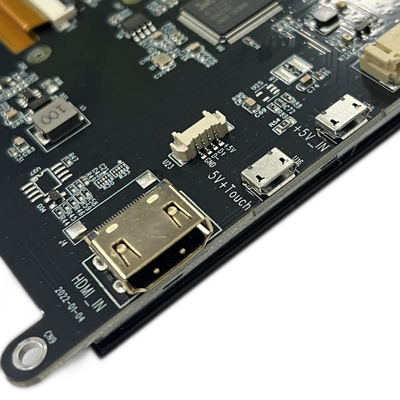

| Interfaccia della scheda madre | input | HDMI | Patch HDMI di tipo femminile 19Pin (orizzontale) |
| USB | MICRO 5P USB femmina B tipo 5,9 mm (orizzontale) | ||
| Interfaccia per cuffie | NC | ||
| Interfaccia touch | 6 pin | FPC-0.5-6PIN (orizzontale) | |
| Interfaccia di visualizzazione | Pin RGB 50 | FPC-0.5-50PIN (orizzontale) | |
| Audio | Uscita audio | 8Ω1,5W | 4PIN-1.25 H1.8 Sedile femminile ultra sottile (orizzontale) |
| Fornitore di alimentazione | Input di potenza | Input USB 5V ((+/- 0,5V) | |
| Visualizza Vop | 3.3V | ||
| Funzionamento di potenza | Potenza visualizzata | ||
| Consumo di potenza in standby della scheda madre | < 0,25 W | ||
| Menù OSD | Menù (riserva) | Luminosità, Contrasto, Correzione automatica, Fase, Orologio, Posizione del campo, Impostazione della funzione, Reset, ecc. | |
| Lingua (riserva) | Cinese, inglese, francese, tedesco, italiano, spagnolo, russo, coreano, giapponese, ecc. | ||
| pulsante (riservato) | Power, Menu, su, giù, uscita. | ||
Display LCD HDMI TFT da 7 pollici con touch screen capacitivo per il disegno del prodotto Raspberry PI
Definizione del pin dell'interfaccia HDMI
| 1 | T.M.D.S. DATA2+ |
| 2 | T.M.D.S. DATA2 Scudo |
| 3 | T.M.D.S. DATA2- |
| 4 | T.M.D.S. DATI1+ |
| 5 | T.M.D.S. DATA1 Scudo |
| 6 | T.M.D.S. DATA1- |
| 7 | T.M.D.S. DATA0+ |
| 8 | T.M.D.S. DATA0 Scudo |
| 9 | Dati del T.M.D.S. |
| 10 | T.M.D.S. DATA CLOCK+ |
| 11 | T.M.D.S. DATA CLOCK Scudo |
| 12 | T.M.D.S. Data Clock... |
| 13 | CEC (controllo dell'elettronica di consumo facoltativo) |
| 14 | Riservato (in cavo ma con N.C. sul dispositivo) |
| 15 | SCL(DDC) |
| 16 | SDA ((DDC) |
| 17 | DDC/CEC Ground |
| 18 | +5V (alimentazione) |
| 19 | Cavo di sonda a scambio caldo |
Display LCD HDMI TFT da 7 pollici con touch screen capacitivo per Raspberry PI
Impianti di fabbrica e certificati
Proiettore a tocco a capacità (PCAP)
La tecnologia touch PCAP (Projected Capacitive) offre una risposta rapida e sensibile e un'affidabilità professionale.Lo schermo touch capacitivo di Saef Technology è progettato perPossiamo anche combinare touch screen PCAP con display a cristalli liquidi (LCD),che è una soluzione integrata incorporata che aiuta a semplificare la catena di fornitura e l'assemblaggio.
Vetro di copertura:
1Forma: dimensioni e forme personalizzate, trattamenti dei bordi, fori e ritagli
2. Colore: stampa in seta, logo
3Materiale di vetro: vetro Gorilla, vetro temperato, PMMA
4Trattamenti: specchio, AG, AR, AF
Sensore:
1. Materiale sensore: vetro, pellicola, pellicola+film
2FPC: Disegno di forma facoltativo
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e così via
4Interfaccia: I2C, USB, RS232
