Dettagli:
|
| Parole chiave: | Display HDMI da 13,3 pollici | Risoluzione: | 1920*1080 |
|---|---|---|---|
| Interfaccia PCT: | IIC a USB | Luminanza di superficie: | 300 cd/m2 - 1000 cd/m2 |
| touch screen: | touch screen capacitivo | Direzione di visione: | IPS Tutte le angolazioni di visione (85/85/85/85) |
| Durata di vita del LED: | 40,000 ore | Temperature operative.: | – 20℃ a +70℃ |
| Rispetto: | Compliance REACH e RoHS | supporto: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
| Evidenziare: | Esposizione LCD a 13,3 pollici di tocco,Esposizione LCD di tocco di RoHS |
||
Display HDMI da 13,3 pollici, Raspberry Pi da 13,3 pollici con touch LCD
SFHDMI133H-19201080A-CT è una scheda driver di display FHD da 13,3 pollici con una risoluzione massima di 1920x1080 @ 60HZ per un singolo scopo funzionale di ingresso di segnale HDMI.
* questo monitor HDMI da 13,3 pollici supporta l'uscita del segnale dell'interfaccia EDP.
* questa chiave OSD a display TFT HDMI da 13,3 pollici può supportare una varietà di linguaggi OSD tra cui scegliere.
* questo software di visualizzazione HMDI TFT da 13,3 pollici supporta l'aggiornamento online.
* questo display TFT HDMI da 13,3 pollici supporta il touchscreen capacitivo PCAP.
* questo Raspberry Pi 13.3" touchscreen supporta HDMI 1.4 a due vie e HDCP versione 2.0.
* questo Raspberry Pi 13.3" touch screen LCD supporta la funzione USB HUB, interfaccia USB2.0 esterna, può essere collegato a un touch screen USB esterno.
* questo display TFT Raspberry Pi 13.3" supporta l'ingresso 12-20V.
* questo Raspberry Pi 13.3" TFT supporta 1.5W*2 uscita di amplificazione e uscita di cuffie.
Caratteristiche
|
Input video
|
HDMI | 1080p | ||
| Versione HDCP | 2.0 | |||
| Fornitore di alimentazione di funzionamento | Dc 5 ~ 20V | |||
| Consumo di potenza in standby | < 0,25 W | |||
|
Display LCD |
LCD | LCD TFT | ||
| interfaccia | PED | |||
| Risoluzione massima | Per il sistema di segnalazione: | |||
| Voltaggio di guida dello schermo | 3.3V(R33),5V(R5) | |||
| Uscita delle cuffie | > 150MW (32Ω/0dB di segnale) | |||
| Uscita dell'altoparlante | 2X1.5W THD+N<10%@1KHZ | |||
| LED | 调光方式 | PWM | ||
| Tastiera | Power,Key1,Key2,Auto,Menu, facoltativo | |||
| Linguaggio OSD | Cinese/inglese/tedesco/coreano/francese/spagnolo/giapponese e altri | |||

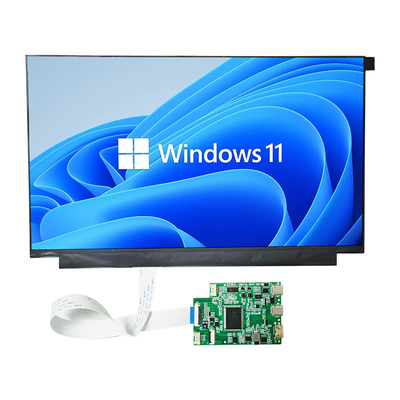

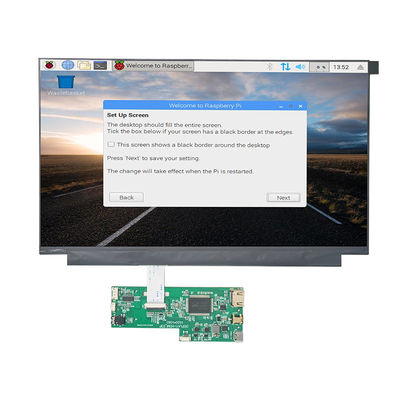

Display HDMI da 13,3 pollici, Raspberry Pi da 13,3" Touch LCD Immagine del prodotto
![]()
![]()
![]()
![]()
Display HDMI da 13,3 pollici, Raspberry Pi da 13,3" con dispositivo LCD touch Highlight
| Parole chiave: | Display HDMI da 13,3 pollici | Risoluzione: | 1920*1080 |
|---|---|---|---|
| Interfaccia CTP: | IIC a USB | Luminanza superficiale: | 300 Cd/m2 - 1000 Cd/m2 |
| Schermo tattile: | Display tattile capacitivo | Direzione di visione: | IPS Tutti gli angoli di visione (85/85/85/85) |
| Durata di vita del LED: | 40000 ore | Temperatura di funzionamento: | ¥20°C a +70°C |
| Rispetto: | Compliance REACH e RoHS | Supporto: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
Definizione del pin HDMI
| 1 | T.M.D.S. DATA2+ |
| 2 | T.M.D.S DATA2 schermo protetto |
| 3 | T.M.D.S. DATA2- |
| 4 | T.M.D.S. DATI1+ |
| 5 | T.M.D.S. DATA1 schermo protetto |
| 6 | T.M.D.S. DATA1- |
| 7 | T.M.D.S. DATA0+ |
| 8 | T.M.D.S DATA0 schermo protetto |
| 9 | Dati del T.M.D.S. |
| 10 | T.M.D.S. DATA CLOCK+ |
| 11 | T.M.D.S. DATA CLOCK schermo protetto |
| 12 | T.M.D.S. Data Clock... |
| 13 |
CEC (Controllo dell'elettronica di consumo, opzionale elettronica) Controller di consumo elettronico di scelta) |
| 14 | Riservato (in cavo ma con N.C. sul dispositivo) |
| 15 | SCL ((DDC Clock) |
| 16 | Dati SDA ((DDC) |
| 17 | DDC/CEC Ground |
| 18 | Potenza +5V |
| 19 | Cavi di sonda intercambiabili a caldo |

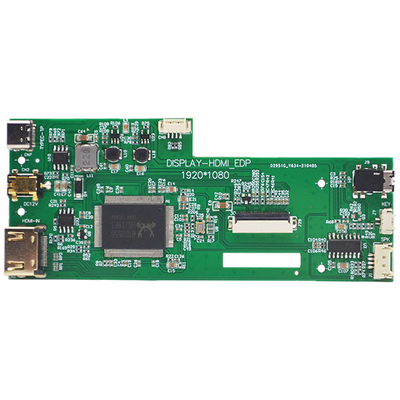

Dimensioni e specifiche relative al PCB della scheda di controllo.
1Spessore del PCB + altezza massima del componente più alto ≤ 7,8 mm
2, lunghezza del PCB = 120 mm
3, larghezza del PCB = 50 mm
4,spessore del PCB = 1,0 mm
Specificità del foro di vite: diametro 2,0 mm Le dimensioni e le coordinate dei fori di vite sono indicate nel diagramma della struttura
