Dettagli:
|
| Prodotto: | Display LCD HDMI TFT da 5 pollici | Risoluzione: | 800*480 |
|---|---|---|---|
| Interfaccia PCT: | IIC a USB | supporto: | HDMI, Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT |
| Menù (riservato): | Luminosità, contrasto, correzione automatica, fase, orologio, posizione del campo di linea, impostaz | Luminanza di superficie: | 300 cd/m2 - 1000 cd/m2 |
| touch screen: | PCT (touch screen capacitivo) | Direzione di visione: | IPS Tutte le angolazioni di visione (85/85/85/85) |
| Durata di vita del LED: | 40,000 ore | Temperature operative.: | ¥30°C a +80°C |
| Temperatura di stoccaggio.: | ¥30°C a +80°C | Uscita audio: | 8Ω1.5W (20*30 altoparlanti BOX * 2) |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Compatibile con REACH e RoHS e privo di alogeni |
| Evidenziare: | Display LCD TFT HDMI da 5 pollici,Display LCD HDMI TFT da 5 pollici |
||

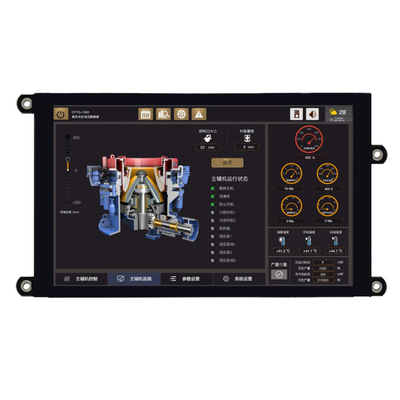

5 pollici Mini TFT HDMI LCD Display (per uso Raspberry), 5 pollici Piccolo segnale HDMI TFT Display Introduzione al prodotto

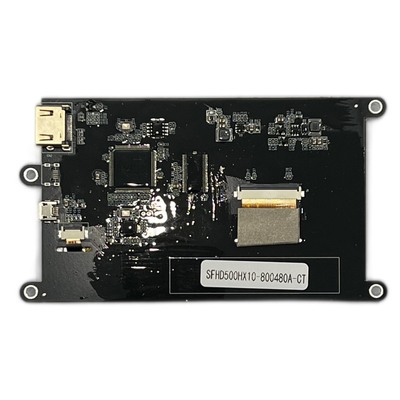

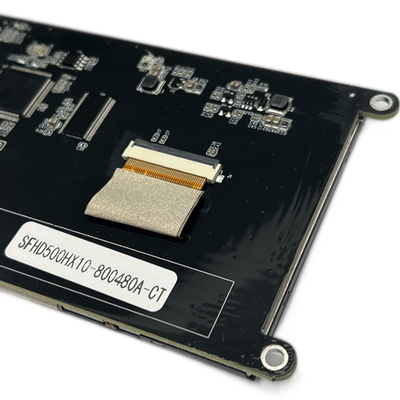

SFHD500HX10-800480A-CT è un nuovo modulo di controllo LCD integrato (schermo LCD, touch screen, driver board).Rappresenta perfettamente l'uscita del segnale digitale HDMI dal PC sul display LCD 800*480.
1Questo display HDMI da 5 pollici Raspberry PI supporta HDMI 1.3, HDMI 1.4, HDCP 1.4, gli standard HDCP 2.2.
2Le sorgenti HDMI per questo PCAP TFT da 5 pollici sono compatibili con i mini PC tradizionali come Raspberry Pi, BB Black e Banana Pi.
3Questo display TFT capacitivo da 5 pollici ha un CTP dall'interfaccia USB a I2C, non è necessaria l'installazione di driver.
4. Questo LCD TFT touch Raspberry PI da 5 pollici è progettato per l'uso sul display Raspberry Pi Raspberry Pi, e può anche essere utilizzato per altri dispositivi touch screen di controllo industriale HDMI.
5Quando viene utilizzato come display Raspberry Pi, questo display LCD TFT da 5 pollici supporta Raspbian, Ubuntu, WIN10 IOT e altri sistemi, single-touch, e quando viene utilizzato come monitor per computer,supporta Windows 7/8/10, cinque punti di tocco, guida libera.
Tecnologia SAEF Mini/piccolo pannello LCD TFT con segnale HDMI:
I display sono progettati per funzionare con il Raspberry Pi o il sistema embedded, computer a scheda singola (o desktop / laptop) che supportano l'uscita del segnale HDMI.Questa serie di moduli di visualizzazione sono dotati di una scheda di controllo con un'uscita di interfaccia segnale HDMIQuesti display sono caratterizzati da seguenti vantaggi:
> Progettato per rendere facile l'utilizzo di Raspberry Pi (Supporto all'utilizzo di Rasberry Pi)
> Supporta l'uscita del segnale HDMI
> Buona risposta al tatto
> Tempo di risposta rapido
> Supporto per Raspberry Pi GPIO
> Supporta mini-PC, può funzionare come monitor
> Supporto RTP con interfaccia USB
> Opzione di sostegno PCAP
> Opzione senza pannello touch disponibile
Caratteristiche del prodotto:
| Parole chiave: | Display LCD HDMI TFT da 5 pollici |
| Risoluzione: | 800*480 |
| Interfaccia CTP: | IIC a USB |
| Menù (riservato): | Luminosità, Contrasto, Correzione automatica, Fase, Orologio, Posizione del campo di linea, Impostazioni della funzione, Reset, ecc. |
| Supporto: | HDMI, Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT |
| Luminanza superficiale: | 300 Cd/m2 - 1000 Cd/m2 |
| Direzione di visione: | IPS Tutti gli angoli di visione (85/85/85/85) |
| Schermo tattile: | CTP ((Screen sensoriale a contatto capacitivo) |
| Durata di vita del LED: | 40000 ore |
| Temperatura di conservazione: | ¥30°C a +80°C |
| Temperatura di funzionamento: | ¥30°C a +80°C |
| Uscita audio: | 8Ω1.5W (20*30 box speaker * 2) |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 |
| Rispetto: | Compatibile con REACH e RoHS e privo di alogeni |
5 pollici Mini TFT HDMI LCD Display (per uso Raspberry), 5 pollici Piccolo segnale HDMI TFT Display Display Disegno del prodotto
Definizione del pin HDMI:
| 1 | T.M.D.S. DATA2+ |
| 2 | T.M.D.S DATA2 schermo protetto |
| 3 | T.M.D.S. DATA2- |
| 4 | T.M.D.S. DATI1+ |
| 5 | T.M.D.S. DATA1 schermo protetto |
| 6 | T.M.D.S. DATA1- |
| 7 | T.M.D.S. DATA0+ |
| 8 | T.M.D.S DATA0 schermo protetto |
| 9 | Dati del T.M.D.S. |
| 10 | T.M.D.S. DATA CLOCK+ |
| 11 | T.M.D.S. DATA CLOCK schermo protetto |
| 12 | T.M.D.S. Data Clock... |
| 13 |
CEC (Controllo dell'elettronica di consumo, opzionale elettronica) Controller di consumo elettronico di scelta) |
| 14 | Riservato (in cavo ma con N.C. sul dispositivo) |
| 15 | SCL ((DDC Clock) |
| 16 | Dati SDA ((DDC) |
| 17 | DDC/CEC Ground |
| 18 | Potenza +5V |
| 19 | Cavi di sonda intercambiabili a caldo |
Definizione del pin USB 5V:
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
USB TP Pin Definizione:
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Display LCD HDMI Mini TFT da 5 pollici (per uso Raspberry), Display TFT con segnale HDMI da 5 pollici
Proiettore a tocco a capacità (PCAP)
La tecnologia touch PCAP (Projected Capacitive) offre una risposta rapida e sensibile e un'affidabilità di livello professionale.
La tecnologia di schermo touch capacitivo proiettato è progettata per applicazioni industriali, mediche e automobilistiche rigorose.che è una soluzione integrata incorporata che aiuta a semplificare la catena di fornitura e l'assemblaggio.
Vetro di copertura:
1Forma: dimensioni e forme personalizzate, trattamenti dei bordi, fori e ritagli
2. Colore: stampa in seta, logo
3Materiale di vetro: vetro Gorilla, vetro temperato, PMMA
4Trattamenti: specchio, AG, AR, AF
Sensore:
1. Materiale sensore: vetro, pellicola, pellicola+film
2FPC: Disegno di forma facoltativo
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e così via
4Interfaccia: I2C, USB, RS232
Contattaci
Ci piace sentire i vostri progetti, se avete domande, ci potete contattare all'indirizzo sales2@saef.com.cn
Verbo chiave di ricerca: HDMI TFT LCD 5 pollici, 5 pollici TFT con interfaccia HDMI, tft 5, tft 5", 5 tft lcd, 5" tft lcd, 5 pollici tft lcd, tft lcd 5, 5 tft display, 5" tft display, 5 pollici tft display, tft display 5,Display tft 5"5"tft
