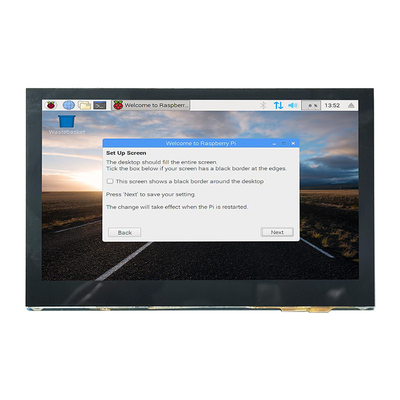

Angolo di visione completo a 4,3 pollici dell'esposizione 800x480 del lampone pi Dsi di PCT HDMI

4.3 pollici DSI, 4,3 pollici Display HDMI Caratteristiche del prodotto

SFHDMI430H-800480A-CT è un modulo LCD TFT HDMI che integra TFT LCD, PCAP touch e drive board.

1schermo IPS da 4,3 pollici, risoluzione hardware di 800×480 punti.
2Controllo tattile a 5 punti.
3. pannello a contatto capacitivo in vetro temperato, durezza >= 6H
4. Supporto Pi 4B/3B+/3A+/3B/2B/B+/A+, CM3/3+/4 richiede l'adattatore opzionale DSI-Cable-15cm.
5. Azionare l'LCD direttamente attraverso l'interfaccia DSI del Raspberry Pi con frequenze di aggiornamento fino a 60Hz.
6Quando viene utilizzato con Raspberry Pi, Raspberry Pi OS / Ubuntu / Kali e Retropie sono supportati, senza unità.
7Supporto per il controllo della luminosità della retroilluminazione tramite software.

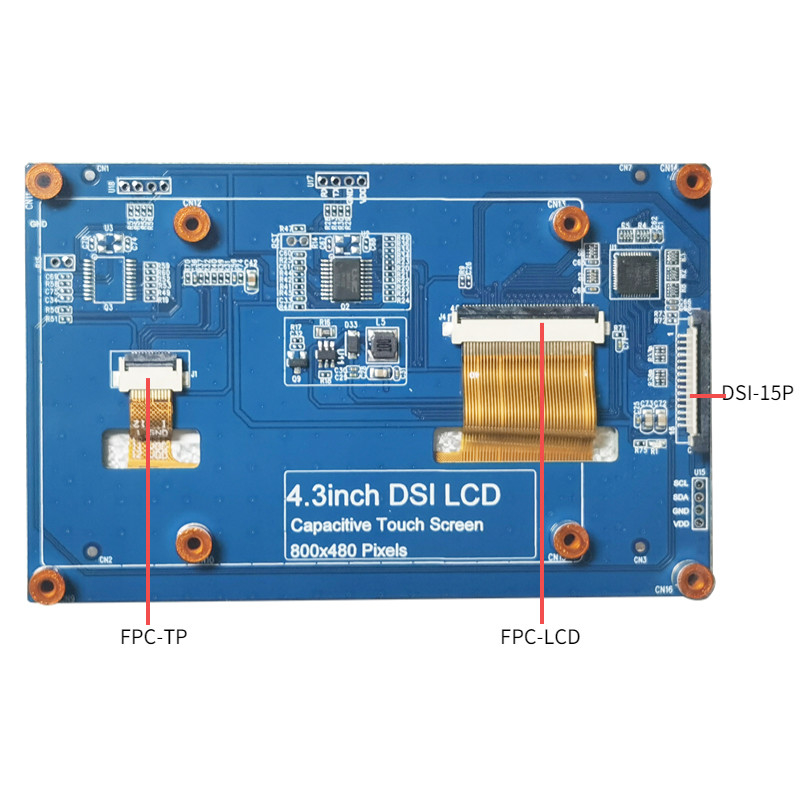

Connessioni hardware

Utilizzando un cavo FFC, collegare il display LCD DSI da 4,3 pollici al connettore DSI del Raspberry Pi.
2Per facilità d'uso, puoi avvitare il retro del display LCD DSI da 4,3 pollici del Raspberry Pi e assemblare i pilastri di rame.
Come illustrato nella figura seguente:

Connessioni software

Raspberry Pi OS/Ubuntu/Kali e sistemi Retropie per Raspberry Pi.
1. Scarica l'ultima versione dell'immagine dal sito ufficiale del Raspberry Pi. Scarica il file compresso sul tuo PC ed estrai il file.img.
2. Collegare la scheda TF al PC e formattare la scheda TF utilizzando il software SDFormatter.
3. Aprire il software Win32DiskImager, selezionare l'immagine di sistema preparata nel passaggio 1, e fare clic su scrivere per flash l'immagine di sistema.
4Dopo aver lampeggiato, salvare ed espellere in modo sicuro la scheda TF e inserire la scheda TF nel Raspberry Pi.
5. Accendi il Raspberry Pi, aspetta normalmente per alcuni secondi per visualizzare normalmente. Dopo l'avvio del sistema, può essere toccato normalmente.
Nota: il 2 dicembre 2021, il sistema operativo Raspberry Pi del Raspberry Pi si è diviso in due rami, il ramo Buster e il ramo Bullseye.
Il ramo Buster è una continuazione del vecchio sistema ed è più stabile. Il ramo Bullseye ha aggiunto nuove funzionalità, utilizzando librerie open source e nuove interfacce.L' attuale ramo Bullseye è stato appena rilasciato e non è ancora stabile.
Se si è un utente industriale, il ramo Buster è fortemente raccomandato.
Se si utilizza un sistema con un ramo Buster, l'immagine funzionerà senza modifiche.
Commenti la seguente affermazione nel file config.txt (il file di configurazione si trova nella directory radice della scheda TF, cioè /boot):

#camera_auto_detect=1

#dtoverlay=vc4-kms-v3d

Aggiungere la seguente dichiarazione sotto [tutti]:

dtoverlay=vc4-fkms-v3d

start_x=1

Riavviare il Raspberry Pi dopo averlo salvato

riavviare sudo

Se è necessario utilizzare una fotocamera CSI sotto il sistema del ramo Bullseye. Poiché questo ramo utilizza la libreria della fotocamera libcamera per impostazione predefinita, questa libreria non supporta i driver FKMS.
Quindi, oltre alle modifiche di cui sopra, è anche necessario installare la libreria della fotocamera Rappicam.
Ecco come si installa:
Eseguire il seguente comando nel terminale:

cd ~

sudo apt install cmake

clone githttps://github.com/raspberrypi/userland

cd userland

./mi costruisci

sudo cp build/bin/* /bin/

Successivamente, eseguire il seguente comando per chiudere:

motore

Collegare la fotocamera Raspberry Pi all'interfaccia CSI del Raspberry Pi, accendere nuovamente il Raspberry Pi e, dopo l'avvio del sistema, eseguire il seguente comando:
foto

Raspistill -o image.jpg

Fotocamera

Raspivid -o video.h264 -t 10000

4.3 pollici DSI, 4,3 pollici HDMI DisplayImmagine del prodotto

Definizione del pin dell'interfaccia HDMI
