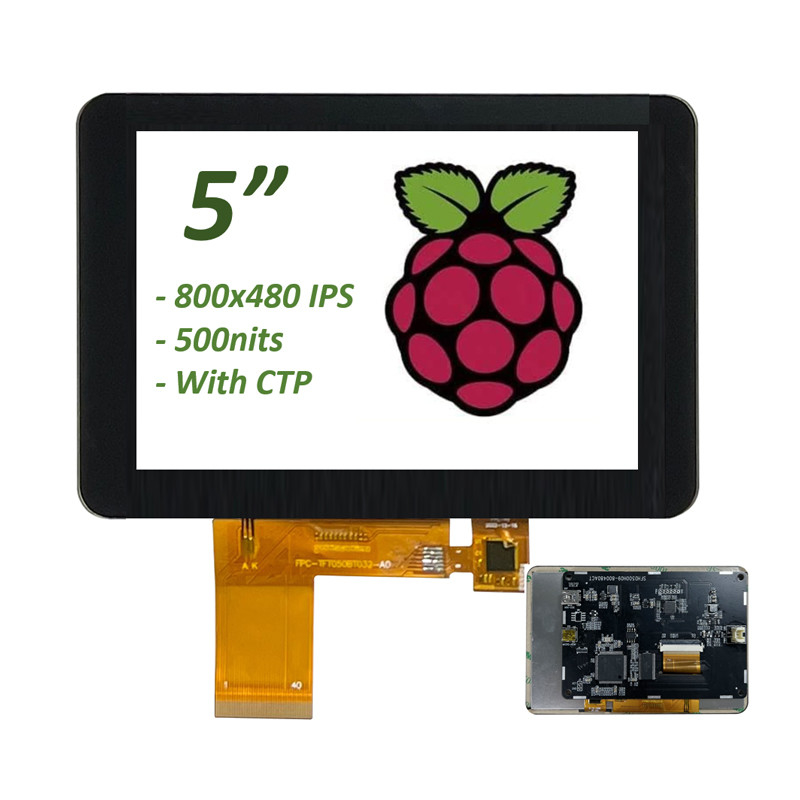

5" Raspberry Pi compatibile HDMI TFT touchscreen Display 800x480 IPS Introduzione al prodotto

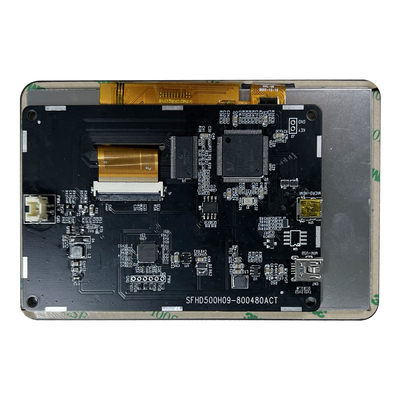

SFHD500H09-800480A-CT è un modulo LCD TFT HDMI che integra TFT LCD, PCAP touch e drive board.
Questo display TFT da 5 pollici è il compagno perfetto per un Raspberry Pi. Il display TFT HDMI da 5 pollici si connette a un RPi utilizzando il connettore DSI nativo sul RPi.Questa connessione fornisce tutto ciò che il display ha bisogno - informazioni sul displayCiò significa che tutti i GPIO della RPi sono disponibili per la connessione con altri periferici*.
Inoltre, a differenza di molti display RPi, questo display è pronto per l'uso e non richiede modifiche al file config.txt sul tuo RPi prima dell'accensione*.
Caratteristiche:
Display TFT a colori > 5" 500 nits
>Schermo touchscreen capacitivo
>Supporto: uscita del segnale dell'interfaccia RGB.
>Supporto: lingua OSD ((cinese/inglese).
>Un singolo connettore a 15 pin richiesto per il display, il tappo touch e l'alimentazione
>Connessioni con DSI nativi sul RPi Non utilizza GPIO
>File di configurazione pronto
>Supporto: I2C a USB Capacitive single touch e multi-touch.
>Supporto:sorgente di segnale HDMI da Windows/Raspberry Pi/ATK/STB/DVD.
>Supporto: ingresso USB-5V2A DC-5V.
>Audio:Non supporto, se necessario, può essere personalizzato.
>Il software della scheda madre supporta gli aggiornamenti online.
|
Input video
|
HDMI |
1080p |
| Versione HDCP |
2.0 |
| Potenza di funzionamento |
DC 5V2A |
| Consumo di potenza in standby |
< 0,25 W |
|
Display LCD
|
Visualizzazione |
LCD TFT |
| Interfaccia di visualizzazione |
RGB |
| Risoluzione |
800*480@60HZ |
| Tensione dello schermo dell'unità |
3.3V |
| Uscita delle cuffie |
Non supporto |
| Uscita dell'altoparlante |
Non supporto |
| LED |
Modifica della luminosità |
PWM |
| Tastiera |
Non supporto |
| Linguaggio OSD |
Cinese/inglese |
5" Raspberry Pi compatibile HDMI TFT touchscreen Display 800x480 IPS Disegno del prodotto

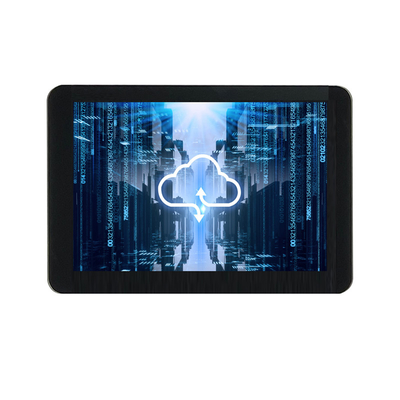

5" Raspberry Pi compatibile HDMI TFT touchscreen Display 800x480 IPS Immagine del prodotto
Definizione del pin HDMI
| 1 |
T.M.D.S. DATA2+ |
| 2 |
T.M.D.S DATA2 schermo protetto |
| 3 |
T.M.D.S. DATA2- |
| 4 |
T.M.D.S. DATI1+ |
| 5 |
T.M.D.S. DATA1 schermo protetto |
| 6 |
T.M.D.S. DATA1- |
| 7 |
T.M.D.S. DATA0+ |
| 8 |
T.M.D.S DATA0 schermo protetto |
| 9 |
Dati del T.M.D.S. |
| 10 |
T.M.D.S. DATA CLOCK+ |
| 11 |
T.M.D.S. DATA CLOCK schermo protetto |
| 12 |
T.M.D.S. Data Clock... |
| 13 |
CEC (Controllo dell'elettronica di consumo, opzionale elettronica)
Controller di consumo elettronico di scelta)
|
| 14 |
Riservato (in cavo ma con N.C. sul dispositivo) |
| 15 |
SCL ((DDC Clock) |
| 16 |
Dati SDA ((DDC) |
| 17 |
DDC/CEC Ground |
| 18 |
Potenza +5V |
| 19 |
Cavi di sonda intercambiabili a caldo |
Impianti di fabbrica e certificati
Tecnologia SAEF Mini/piccolo pannello LCD TFT con segnale HDMI
I display sono progettati per funzionare con il Raspberry Pi o il sistema embedded, i computer con una sola scheda (o desktop / laptop) che supportano l'uscita del segnale HDMI.Questa serie di moduli di visualizzazione sono dotati di una scheda di controllo con un'uscita di interfaccia segnale HDMISAEF offre un'ampia gamma di moduli di display HDMI TFT di piccole e medie dimensioni in dimensioni che vanno da 1,28 pollici HDMI TFT Round Display,Display rotondo HDMI TFT da 2,8 pollici, Display rotondo HDMI TFT da 3,4 pollici, Display rotondo HDMI TFT da 3,6 pollici, Display rotondo HDMI TFT da 5 pollici, Display rotondo HDMI TFT da 4,3 pollici, Display rotondo HDMI TFT da 5 pollici,Display TFT HDMI da 7 polliciDisplay HDMI TFT da 10,1 pollici, Display HDMI TFT da 11,6 pollici, Display HDMI TFT da 12,3 pollici, Display HDMI TFT da 13,3 pollici, Display HDMI TFT da 14 pollici, Display HDMI TFT da 15 pollici, Display HDMI TFT da 15,6 pollici,Display TFT HDMI da 17 pollici, Display HDMI TFT da 18,5 pollici, Display HDMI TFT da 21,5 pollici, Display HDMI TFT da 23,8 pollici, Display HDMI TFT da 24 pollici, Display HDMI TFT da 25 pollici, Display HDMI TFT da 27 pollici e Display HDMI TFT da 28 pollici.Questi display sono descritti di seguito vantaggi:
> Progettato per rendere facile l'utilizzo di Raspberry Pi (Supporto all'utilizzo di Rasberry Pi)
> Supporta l'uscita del segnale HDMI
> Buona risposta al tatto
> Tempo di risposta rapido
> Supporto per Raspberry Pi GPIO
> Supporta mini-PC, può funzionare come monitor
> Supporto RTP con interfaccia USB
> Opzione di sostegno PCAP
> Opzione senza pannello touch disponibile
Parola chiave di ricerca: Display rotondo HDMI TFT da 1,28 pollici, Display rotondo HDMI TFT da 2,8 pollici, Display rotondo HDMI TFT da 3,4 pollici, Display rotondo HDMI TFT da 3,6 pollici, Display rotondo HDMI TFT da 5 pollici, Display rotondo HDMI TFT da 4,3 pollici,Display TFT HDMI da 5 pollici, Display TFT HDMI da 7 pollici, Display TFT HDMI da 10,1 pollici, Display TFT HDMI da 11,6 pollici, Display TFT HDMI da 12,3 pollici, Display TFT HDMI da 13,3 pollici, Display TFT HDMI da 14 pollici,Display TFT HDMI da 15 polliciDisplay TFT HDMI da 15,6 pollici, Display TFT HDMI da 17 pollici, Display TFT HDMI da 18,5 pollici, Display TFT HDMI da 21,5 pollici, Display TFT HDMI da 23,8 pollici, Display TFT HDMI da 24 pollici, Display TFT HDMI da 25 pollici,Display TFT HDMI da 27 polliciDisplay TFT HDMI da 28 pollici
