Dettagli:
|
| Prodotto: | Display LCD TFT | Dimensioni dello schermo: | 13,3 pollici (diagonale) |
|---|---|---|---|
| Risoluzione: | 1920 (O) x 1080 (V) FullHD | Luminosità: | 2000 cd/m² (nits), alta luminosità |
| Interfaccia: | eDP (DisplayPort incorporato) – 2 corsie | Schermo tattile (CTP): | Capacitivo proiettato (PCAP), Vetro-Vetro |
| Temperatura operativa: | Da -20°C a +70°C (ampia temperatura) | Angolo di visione: | 85°/85°/85°/85° (tutte le direzioni) |
| Gamma di colori: | 72% NTSC (tipico) | tipo di pannello: | LCD TFT, normalmente nero, IPS |
| Applicazione fondamentale: | HMI industriale, dispositivi medici, POS | Conformità: | REACH, RoHS, senza alogeni |
| Evidenziare: | 13Modulo di visualizzazione LCD TFT da 0,3 pollici,Interfaccia FHD eDP LCD |
||

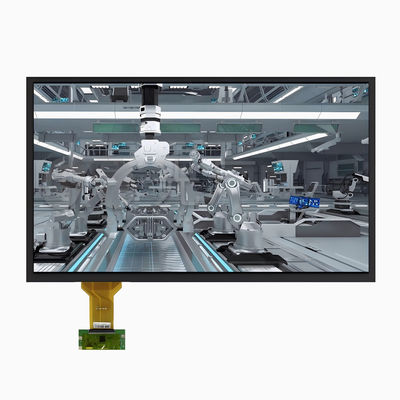

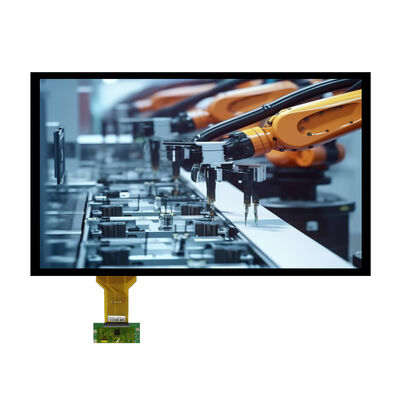

Display FHD da 13,3 pollici leggibile alla luce solare, progettato per applicazioni esterne e con illuminazione ambientale elevata
Saef Technology Limited presenta ilSFTO1330WN-7432A-CT2, un modulo LCD TFT premium da 13,3 pollici realizzato appositamente per applicazioni in cui la visibilità sotto la luce solare diretta e la robustezza ambientale non sono negoziabili. Offrendo una luminosità tipica di 2000 cd/m², una risoluzione Full HD 1920×1080 e un pannello touch capacitivo proiettato integrato con trattamento superficiale antiriflesso e anti-UV, questo modulo è la soluzione di visualizzazione ideale per chioschi esterni, segnaletica digitale, HMI industriali, navigazione marina e infrastrutture di trasporto.
Progettato per risolvere le sfide critiche di progettazione:
Leggibilità alla luce solare senza compromessi:A 2000 nit, questo display mantiene una nitidezza eccezionale anche alla luce diretta del sole. Il rapporto di contrasto 1000:1 e gli ampi angoli di visione di 89° garantiscono che i contenuti rimangano leggibili da qualsiasi prospettiva.
Interfaccia touch robusta:Il pannello touch PCAP è dotato di vetro di copertura rinforzato chimicamente con durezza ≥ 6H, antiriflesso (10% di foschia) e trattamento superficiale anti-UV e rimane funzionale anche in caso di nebbia o con gocce d'acqua in superficie. Il controller touch ILI12511 supporta il funzionamento a 3,3 V o 5 V e interfacce I²C/USB/UART per un'integrazione flessibile del sistema.
Interfaccia eDP ad alta velocità:L'interfaccia DisplayPort integrata offre video Full HD a 60 Hz con un degrado minimo del segnale, supportando processori moderni e piattaforme FPGA. L'interfaccia è progettata per il funzionamento in modalità solo DE con frequenze di clock fino a 147,8 MHz.
Affidabilità di livello industriale:Certificato per il funzionamento da -20°C a +70°C e per lo stoccaggio da -30°C a +80°C, con test di affidabilità completi tra cui shock termico, umidità, vibrazioni ed ESD (±8 kV in aria, ±4 kV a contatto).
Specifiche tecniche per la progettazione del sistema:
| Parametro | Valore |
|---|---|
| Zona attiva | 293,76 mm × 165,24 mm |
| Passo pixel | 0,153 mm × 0,153 mm |
| Visualizza i colori | 16,7 milioni |
| Tipo di retroilluminazione | LED edge-lit, 2 stringhe × 5 LED |
| Tensione di retroilluminazione | 27 V–33 V (tip. 30 V) |
| Corrente di retroilluminazione | 600 mA totali (300 mA per stringa) |
| Alimentazione elettrica | VCC = 3,3 V, BLU = 12 V |
| Toccare l'interfaccia | I²C / USB / UART (selezionabile) |
| Toccare Voltaggio | 3,3 V o 5 V (selezionabile) |
| MTBF | 40.000 ore (retroilluminazione) |
Personalizzazione e supporto tecnico
Sebbene questo modulo si presenti come una soluzione completa display-touch-driver, Saef offresemi-personalizzato e completamente personalizzatoopzioni per soddisfare le tue esatte esigenze:
Personalizzazione ottica:Regola la luminosità, il livello antiriflesso o aggiungi il rivestimento anti-impronte (AF).
Modifiche meccaniche:Personalizzare le dimensioni del profilo, la lunghezza dell'FPC o la posizione dei fori di montaggio
Tocca Aggiornamenti:Integra diversi controller touch o supporta la funzionalità touch con i guanti
Adattamento dell'interfaccia:Modifica il conteggio delle corsie eDP o aggiungi opzioni di output LVDS
Ottimizzazione del firmware:Personalizza la lingua OSD, il motore colore o le impostazioni DCR
Ideale per:
Segnaletica digitale esterna e chioschi
Display marini e di navigazione
Sistemi di trasporto e orientamento
Pannelli di controllo industriali in ambienti luminosi
Attrezzature diagnostiche mediche (display per sale operatorie)
Applicazioni aerospaziali
Elettronica di consumo di fascia alta (giochi, workstation creative)
Costruito per gli ambienti più difficili, progettato per un'integrazione perfetta.
In Saef collaboriamo con team di ingegneri dall'ideazione alla produzione, fornendo documentazione tecnica dettagliata, campioni di valutazione e supporto di progettazione reattivo per garantire che la tua soluzione di visualizzazione funzioni perfettamente sul campo.
Dimensioni meccaniche
![]()
Dimensioni meccaniche del touchscreen
![]()
Valutazioni massime assolute
| Parametro | Simbolo | minimo | Massimo. | Unità |
| Temperatura operativa | SUPERIORE | +20 | +70 | ℃ |
| Temperatura di conservazione | TST | -30 | +80 | ℃ |
| Umidità ambientale operativa | Salto | - | 90 | %RH |
| Umidità di stoccaggio | Hst | - | 90 | %RH |
| Requisito di rilascio del calore | Trl | 15 | ℃ | |
Caratteristiche elettriche del modulo LCD TFT
|
Parametro |
Simbolo | Valutazioni |
Unità |
||
| MINIMO | TIP | MASSIMO | |||
| Tensione di ingresso dell'alimentatore | VDD | 3.0 | 3.3 | 3.6 | V |
| Corrente di alimentazione | IDD | - | - | - | mA |
|
Alimentatore driver LEDVoltaggio |
HVDD | 2.7 | 24 | V | |
|
Alimentatore driver LEDAttuale |
IHVDD | 20 |
- |
mA | |
| Consumo energetico dei LED | PLED | 2.7 | W | ||
| Tensione di soglia di ingresso con andamento positivo | VIT+ | +100 | mV | ||
| Tensione di soglia di ingresso con andamento negativo | VIT- | -100 | mV | ||
| Tensione di modo comune in ingresso differenziale | Vcom | Da definire | V | ||
Caratteristiche dell'unità di retroilluminazione
| Articolo | Simbolo | MINIMO | TIP | MASSIMO | UNITÀ |
Test Condizione |
| Tensione di alimentazione | Vf | 27 | 30 | 33 | V | Se=300mAX 2 |
| Corrente di alimentazione | Se | - | 600 | - | mA | - |
| Tensione inversa | Vr | - | - | 5 | V | 10uA |
| Dissipazione di potenza | Pd | - | 18 | - | W | - |
| Uniformità per LCM | - | 80 | - | - | % | Se=600mA |
| Tutta la vita | - | 40000 | - | - | Ora | Se=600mA |
| Colore retroilluminazione | Bianco | |||||
Specifica CTP
| Categoria | Parametro | Specifica |
|
Generale |
Struttura | Vetro di copertura + Vetro DITO |
| Rafforzamento della lente di copertura | Rinforzato chimicamente | |
| Durezza della superficie della lente di copertura |
≥6H (durezza della matita) |
|
| Velocità di trasmissione della luce | ≥85% | |
| Temperatura di funzionamento | -20℃ ~ +70℃, ≤85% di umidità relativa | |
| Temperatura di conservazione | -30℃ ~ +80℃, ≤85% di umidità relativa | |
|
Elettrico |
Interfaccia | IIC/USB/UART |
| Toccare IC | IL12511 | |
| Tensione di alimentazione (VDD) |
3,3 V o 5 V (selezionabile) |
|
|
Resistenza dell'ospite (SDA/SCL) |
Configurabile sulla scheda madre |
|
| Ambientale | Condizioni operative | Funzionale in nebbia/acqua di superficie |
|
Superficie Proprietà |
Inchiostro di superficie | Anti-UV |
| Trattamento superficiale | Antiriflesso (foschia: 10%) | |
| Laminazione LCD-TP | OCA (adesivo otticamente trasparente) | |
| Conformità | Standard sui materiali | Conformità RoHS e senza alogeni |
