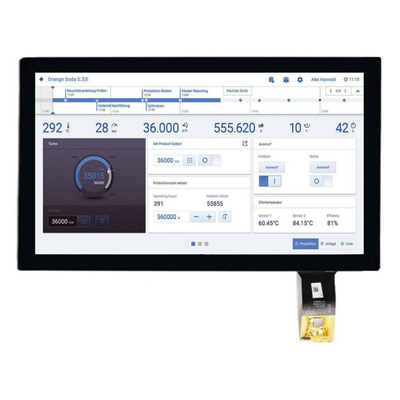

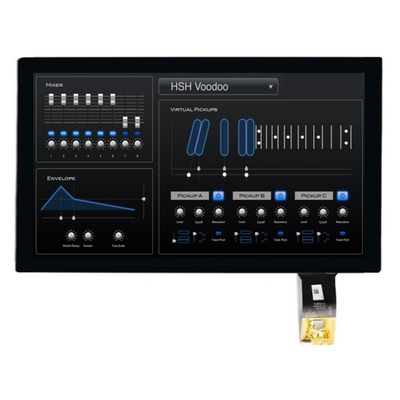

SFTO1560SMT-7050A3-N PCAP TFT display è un modulo LCD TFT a matrice attiva a colori da 15,6 pollici che utilizza TFT di silicio amorfo (Thin Film Transistors) come dispositivi di commutazione attiva.6 pollici diagonalmente misurato a rea attiva con risoluzioni Full-HD (1920 pixel orizzontali per 1080 pixel verticali). Ogni pixel è diviso in punti ROSSI, VERDE, BLUE disposti in strisce verticale e questo modulo può visualizzare 16,7M ((arrotondato) ((6bit+2FRC) colori e gamma di colori del 45%.Il driver LED per la guida a retroilluminazione è costruito in questo modello.

SFTO1560SMT-7050A3-N PCAP display TFT è dimostrare grafica e testi su un 1920×3×1080 dot panel con 16,7M ((8 bit) colori utilizzando eDP (Embedded Display Port) Ver1.2 interfaccia e fornendo +3.tensione di alimentazione 3VDC per la guida del pannello TFT-LCD.In questo pannello TFT-LCD SFTO1560SMT-7050A3-N, sono incorporati filtri a colori per un'eccellente performance cromatica per realizzare immagini più luminose e chiare,rendendo questo display ottimale per l'uso in applicazioni multimediali.Visualizzazioni ottimali in tutte le direzioni.Senza controllore LED a controllore di retroilluminazione.Specificità della velocità di trasferimento EDP: 2.7Gbps/2 corsia 8bit.

* Tipo di riserva
* Interfaccia eDP
* Risposta ad alta velocità
* Profondità di colore a 6 bit (Hi-FRC), Display 16.7M colori
* retroilluminazione a bordo incorporata (LED)
* Compatibile con RGB98% e NTSC45% (NTSC72% è disponibile anche)
* Alto rapporto luminosità/contrasto, basso riflesso e ampio angolo di visione
* DE (data enable) solo
* Libero di Rohs e Halogen
* TEO 6.0, ES6.0 Conforme
* Correzione gamma

Caratteristiche:

15Display LCD TFT da 0,6 pollici con luminosità di 1000 nits, Display LCD esterno con risoluzione Full-HD e 1000 nits Prodotto IMagia

15Display LCD TFT da 0,6 pollici con luminosità di 1000 nits, Display LCD esterno con risoluzione Full-HD e 1000 nitsProdottoDisegno

Introduzione al DP e alle sue differenze dal DP

Introduzione alle caratteristiche specifiche dell'eDP

L'ultima versione di eDP 1.4 si riferisce a DisplayPort v1.2a.Ci sono alcune caratteristiche definite in DisplayPort che non sono supportate dall'eDP correnteIn seguito spiegheremo brevemente le funzioni uniche di eDP, tra cui l'interfaccia fisica, il sequenziamento di potenza,Connettività, Autenticazione delle immagini e protezione dei contenuti, velocità di fotogramma variabile, controllo della retroilluminazione o altre funzioni del pannello tramite il canale AUX, pannello di auto-aggiornamento (PSR),Velocità di scambio di tensione ridotta tra il canale principale e il canale AUX, selezione della velocità di trasmissione, compressione dei dati sul display, trasmissione multi-touch dei dati tramite AUX e test di compatibilità. Physical interfaces vary depending on the system combination External DisplayPort requires the use of standardized connectors and connects to a variety of different devices through standard DisplayPort cables, ma eDP è adatto a sistemi chiusi e i dispositivi che verranno collegati sono completamente controllati dal produttore dell'apparecchiatura originale del sistema (OEM),quindi eDP non definisce standard di connettori o cavi, definisce solo i terminali dei connettori (Pin Assignment) per varie combinazioni di sistemi. Queste differenze derivano dal numero di canali principali dei pannelli di visualizzazione utilizzati e dalla forma di retroilluminazione utilizzata.

La maggior parte dei pannelli eDP sul mercato attuale utilizza un connettore a 30 pin che supporta fino a due canali principali ed è dotato di un chip driver LED,o un connettore a 40 pin che supporta fino a quattro canali principali ed è inoltre dotato di un chip driver LED per applicazioni a pannelli ad alta risoluzioneAd esempio, se la velocità eDP viene portata a 5,4 Gbit/s, è necessario un solo canale principale per supportare un pannello con una risoluzione di 1,920x1,200Se non esiste un limite speciale alla velocità di trasmissione, 5,4 Gbit/s non sono necessari, ma 2.7 Gbit/s possono essere utilizzati per ridurre il consumo energetico complessivo del sistema e prolungare la durata della batteriaNella maggior parte delle architetture di sistema, il consumo di energia generato da un canale principale di 5,4 Gbit/s sarà maggiore di quello di due canali principali di 2,7 Gbit/s, poiché4 Gbit/s richiede prestazioni più elevate sul ricevitore DisplayPort e requisiti di prestazioni più elevati per il peer, in modo da ridurre l'impatto della distorsione del segnale causata dal percorso di trasmissione ad alte velocità.i connettori selezionati dalla fabbrica del sistema e dalla fabbrica dei pannelli non saranno gli stessi, quindi le caratteristiche fisiche del connettore della scheda madre e del connettore del pannello non sono le stesse.Requisiti RFI/EMI, sensibilità del ricevitore del chip di controllo dell'orologio LCD, ecc., il cavo di connessione può essere un paio torto a basso costo o un cavo coassiale più costoso.

La sequenza di alimentazione è correlata alla velocità di risposta del sistema

Il display si arresta di solito quando il dispositivo mobile entra in modalità standby o in modalità a bassa potenza e il pannello non fornisce corrente in questo momento,quindi la sequenza di accensione quando si lascia la modalità di standby è abbastanza importanteL'eDP regola chiaramente la sequenza di accensione al fine di ridurre al minimo il tempo di reazione del sistema dopo aver lasciato la modalità standby.La specifica eDP definisce anche il tempo consentito per ciascuna fase, e alcuni marchi definiscono persino un tempo più breve rispetto alle specifiche per migliorare la capacità di risposta del prodotto (ad esempio, dopo aver toccato il touchpad in modalità standby,la schermata può essere visualizzata immediatamente).

La connessione eDP supporta l'addestramento a collegamento rapido

In aggiunta ai collegamenti generali definiti da DisplayPort, l'eDP deve supportare anche il Fast Link Training.ma non c' è bisogno di comunicare attraverso AUX. Fast Link Training è come un collegamento, l'uscita invierà il modello di formazione prima di inviare il normale schermo video,in modo che il ricevitore possa bloccare il segnale di uscita per garantire la qualità della connessione, ma ridurre l'azione di AUX per verificare e trasmettere il risultato della connessione prima che i dati video vengano estratti.poiché l'AUX viene trasmesso a una bassa velocità di circa 1 Mbit/s, e perché in un sistema chiuso, il pannello non deve interagire con la CPU e i driver video.L'addestramento Fast Link è progettato per comprendere lo stato del percorso di trasmissione del canale principale, in modo che l'uscita possa regolare le proprie caratteristiche (amplitudine e pre-enfasi) e il ricevitore possa regolare le caratteristiche dell'equalizatore.L'uscita e il ricevitore devono effettuare tali regolazioni contemporaneamente, e l'adeguamento di queste caratteristiche si basa sulla piattaforma di sistema, e i risultati di aggiustamento sono diversi per le diverse piattaforme.Un'altra caratteristica selettiva sul lato del ricevitore è l' No Link Training, che mette alla prova la capacità del ricevitore di bloccare il segnale all'uscita senza alcun modello di formazione speciale.specialmente quando il sistema si allontana dalla modalità a bassa potenzaIl No Link Training è anche una funzione opzionale del PSR.

Autenticazione video e protezione dei contenuti

il connettore DisplayPort esterno supporta la protezione dei contenuti digitali ad alta larghezza di banda (HDCP), which encrypts audio and video data and confirms that the receiver is allowed to prevent copyrighted audio and video content from being intercepted or copied by unauthorized digital image capture devices during transmissionPer i dispositivi di visualizzazione incorporati, la trasmissione delle immagini all'interno del sistema deve ancora essere protetta e eDP definisce diversi metodi di autenticazione delle immagini per soddisfare questa necessità.il metodo più comunemente utilizzato è ASSR (Alternate Scrambler Seed Reset)Come spiegato in precedenza, i dati di immagine trasmessi dal canale principale sono scramblati, in modo che l'RFI e l'EMI possano essere ridotti e per ottenere questo effetto,l'uscita e il ricevitore devono sincronizzare il lavoro e capire la sequenza di scrambling per scramblare correttamente e riassemblare i dati. ASSR utilizza Scramble Sequence, disponibile solo con display eDP, che elimina la necessità di collegare display non eDP all'output eDP.

Supporta diverse frequenze di aggiornamento dello schermo

eDP può controllare dinamicamente la frequenza di aggiornamento del pannello di visualizzazione, che è progettato per ridurre il consumo di energia durante la visualizzazione di immagini fisse.la frequenza di aggiornamento del pannello può essere ridotta dai normali 60 fotogrammi al secondo a una frequenza che non produrrà alcuna anomalia o lampeggiamento del displayAbbassare la frequenza di aggiornamento riduce il consumo di energia e prolunga la durata della batteria, con alcuni pannelli che scendono a 40 fps o meno.Un'altra applicazione che utilizza differenti tassi di aggiornamento dello schermo è quando si riproduce un film o si gioca a un giocoIn modalità gioco, lo schermo viene spesso visualizzato solo dopo essere stato calcolato dal motore grafico, e ci sarà un ritardo tra, in questo caso,la regolazione dinamica della frequenza di aggiornamento del pannello può rendere il display liscio senza distorsione e ritardo. Quando si riproducono filmati, è possibile regolare lo schermo a 24 fps per la riproduzione a 48 fps, eliminando il pull-down 3:2 nella modalità tradizionale a 60 fps.
