Dettagli:
|
| Parole chiave: | 21Display TFT PCAP da 0,5 pollici | Risoluzione: | pixel 1920*1080 |
|---|---|---|---|
| Dimensione LCD: | 4950,6 x 292,2 x 10,57 (w/o Touch) | LCD con touch: | 526 x 324 x 15.16 (con Touch) |
| Area attiva: | 476.064 ((H) x 267.786 ((V) | Interfaccia LCD: | LVDS |
| Interfaccia PCT: | USB | Dispositivo touch: | CTP |
| Luminanza di superficie: | 1000 cd/m2 | Temperatura operativa.: | -0°C a +50°C |
| Temperatura di stoccaggio.: | -20℃ a +60℃ | Tipo di visualizzazione: | Angoli di visione completi IPS |
| Trattamento superficiale: | Foschia 25%, 3H | Rapporto di contrasto: | 1000 |
| Display colore: | 16,7 m. | Durata di vita del LED: | 30.000 ore |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 21Display LCD TFT da 0,5 pollici,Display LCD TFT leggibile alla luce del sole |
||
** Scarica della scheda dati **
SFTO2150SM-7048A3CT Specifica.pdf
A proposito di questo articolo SFTO2150SM-7048A3CT

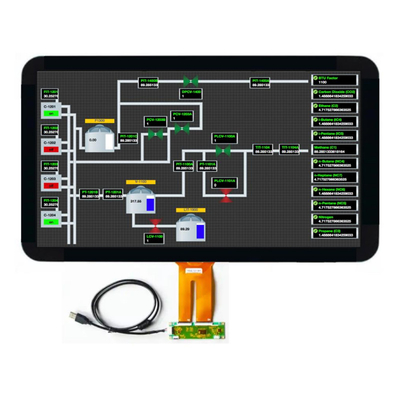

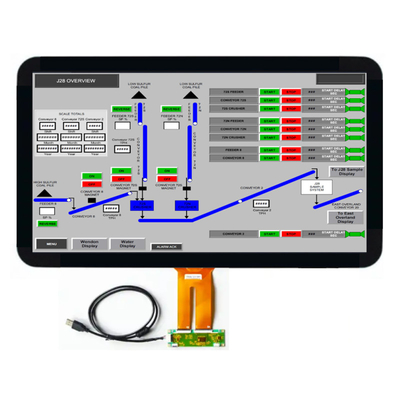

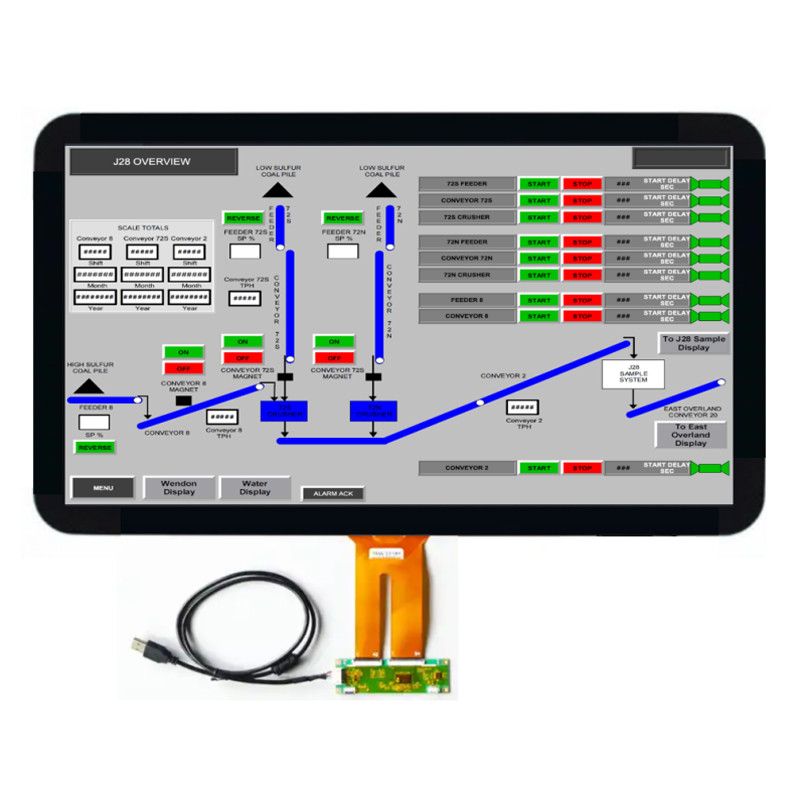

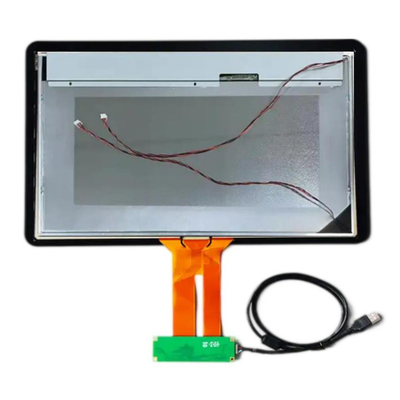

Di seguito è riportata un'introduzione del prodotto per uno schermo LCD TFT da 21,5 pollici:
Dimensione e risoluzione: Questo display LCD TFT da 21,5 pollici ha una risoluzione Full HD di 1920x1080 pixel, fornendo un display di immagini chiaro e delicato.
Tipo di visualizzazione:L'adozione della tecnologia di visualizzazione IPS (In Plane Switching) garantisce un colore e una luminosità coerenti da tutte le angolazioni.
Dispositivo touch:con schermo touch capacitivo USB; supporta schermo touch capacitivo personalizzato (CTP) per migliorare l'interazione con l'utente e la comodità operativa.
Interfaccia:Equipaggiato con interfaccia LVDS, supportando una connessione 30 PIN per garantire una trasmissione dei dati ad alta velocità.
Luminosità e visibilità:La luminosità raggiunge i 1000 cd/m2, che consente di mantenere una visibilità chiara anche sotto la luce diretta del sole, rendendolo molto adatto per ambienti esterni o luminosi.
Temperatura di funzionamento e di conservazione:L'intervallo di temperatura di funzionamento è di -0 ~ + 50 ° C e l'intervallo di temperatura di stoccaggio è di - 20 ~ + 60 ° C, soddisfacendo le esigenze di utilizzo in varie condizioni ambientali.
Applicazioni:Adatto a vari scenari di applicazione come cartelloni pubblicitari interattivi, segnaletica digitale, sistemi di punto vendita, display educativi, ecc.
Servizi personalizzati:Fornire soluzioni personalizzate per schermi touch capacitivi o resistivi in base alle esigenze del cliente.
Conformità materiale:I materiali sono conformi agli standard RoHS, garantendo la protezione dell'ambiente e la sicurezza degli utenti.
Controllo della qualità:Il prodotto ha implementato una serie di misure di controllo della qualità, tra cui il controllo del processo di produzione, le apparecchiature di prova automatizzate, le prove manuali, l'ispezione dei campioni, il sistema di gestione della qualità,e controllo e ispezione da parte di terzi, per garantire la qualità dei prodotti.
Supporto tecnico e servizi:Fornire servizi di supporto tecnico di alta qualità, incluse librerie di codici di esempio, manuali di dati IC, download delle specifiche del prodotto e supporto alle soluzioni,per aiutare i clienti a soddisfare le esigenze di visualizzazione uniche.
Questo display LCD FHD TFT da 21,5 pollici è una scelta ideale per varie applicazioni commerciali e industriali grazie alla sua elevata risoluzione, alta luminosità e buona adattabilità ambientale.
Caratteristiche
21Il display TFT da 0,5 pollici è un modulo di tipo di riserva
21.5 pollici LCD TFT è con interfaccia LVDS
21.5 pollici PCAP TFT Display ha risposta ad alta velocità
21.5 pollici Touch TFT Screen ha 6-bit (Hi-FRC) profondità del colore, Display 16.7M colori
21.5 pollici LCD Display modulo ha incorporato tipo di bordo (LED) retroilluminazione
21.5 pollici TFT è compatibile con RGB98% e NTSC45% (NTSC72% è disponibile anche)
21.5 pollici schermo TFT ha alta luminosità e rapporto di contrasto, basso riflesso e grande angolo di visione
21Lo schermo TFT PCAP da 0,5 pollici ha solo DE (data enable)
21Lo schermo industriale da 0,5 pollici è privo di Rohs e di alogeni.
21.5 pollici TFT industriale è TEO 6.0, ES6.0 Conforme
21.5 pollici LCD Touch ha funzione di correzione gamma
| Parole chiave: | 21Display TFT PCAP da 0,5 pollici |
| Risoluzione: | 1920*1080 pixel |
| Interfaccia LCD: | LVDS |
| Dimensione LCD: | 495.6 x 292,2 x 10,57 mm (con tocco) |
| LCD con touch: | 526 x 324 x 15,16 mm (con tocco) |
| Area attiva: | 476.064 ((H) X 267.786 ((V) Mm |
| Interfaccia CTP: | USB |
| Luminanza superficiale: | 1000 Cd/m2 |
| Schermo tattile: | CTP (Projective Capacitive Touch Screen) |
| Temperatura di funzionamento: | -10°C a +60°C |
| Temperatura di conservazione: | -20°C a +60°C |
| Tipo di visualizzazione: | IPS angolazioni di visione complete |
| Contrasto: | 1000 |
| Durata di vita del LED: | 30000 ore |
| Trattamento superficiale: | Nebbia 25%, 3H |
| Colore di visualizzazione: | 16.7 M |
| Certificato: | ISO 9001:2015 / ISO 14001:2015 |
| Rispetto: | Compliance REACH e RoHS |
Disegno meccanico
Definizione del pin dell'interfaccia
| Numero PIN. | Il simbolo | Descrizione |
| 1 | RxO0- | Input di dati differenziali LVDS negativi (dati dispari) |
| 2 | RxO0+ | Input di dati differenziali LVDS positivi (dati dispari) |
| 3 | RxO1- | Input di dati differenziali LVDS negativi (dati dispari) |
| 4 | RxO1+ | Input di dati differenziali LVDS positivi (dati dispari) |
| 5 | RxO2- | Input di dati differenziali LVDS negativi (dati dispari) |
| 6 | RxO2+ | Input di dati differenziali LVDS positivi (dati dispari) |
| 7 | GND | Terreno |
| 8 | RxOCLK- | Input di orologio differenziale LVDS negativo (orologio dispari) |
| 9 | RxOCLK+ | Input di orologio differenziale LVDS positivo (orologio parziale) |
| 10 | RxO3- | Input di dati differenziali LVDS negativi (dati dispari) |
| 11 | RxO3+ | Input di dati differenziali LVDS positivi (dati dispari) |
| 12 | RxE0- | Input di dati differenziali LVDS negativi (dati pari) |
| 13 | RxE0+ | Input di dati differenziali LVDS positivi (dati pari) |
| 14 | GND | Terreno |
| 15 | RxE1- | Input di dati differenziali LVDS negativi (dati pari) |
| 16 | RxE1+ | Input di dati differenziali LVDS positivi (dati pari) |
| 17 | GND | Terreno |
| 18 | RxE2- | Input di dati differenziali LVDS negativi (dati pari) |
| 19 | RxE2+ | Input di dati differenziali LVDS positivi (dati pari) |
| 20 | RxECLK- | Input di orologio differenziale LVDS negativo (orologio pari) |
| 21 | RxECLK+ | Input di orologio differenziale LVDS negativo (orologio pari) |
| 22 | RxE3- | Input di dati differenziali LVDS negativi (dati pari) |
| 23 | RxE3+ | Input di dati differenziali LVDS positivi (dati pari) |
| 24 | GND | Terreno |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Nessuna connessione |
| 28 | VDD | Tensione di ingresso dell'alimentazione |
| 29 | VDD | Tensione di ingresso dell'alimentazione |
| 30 | VDD | Tensione di ingresso dell'alimentazione |
PCAB USB Pin Definizione
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Caratteristiche elettriche
| Parametro | Il simbolo | Min. | Tipo Max | Unità | |
| Tensione di alimentazione | VDD | 4.5 | 5.0 | 5.5 | V. |
| Corrente di alimentazione | IVDD | 500 | 1200 | mA | |
| Corrente in corsa | IRUSH | 2.0 | 3.0 | A | |
| Voltaggio di scorrere di ingresso ammissibile | VRF | 300 | mV | ||
| Tensione di soglia di ingresso differenziale di alto livello | HIV | +100 | mV | ||
| Tensione di soglia di ingresso differenziale a basso livello | VIL | - 100 | mV | ||
| Tensione di ingresso differenziale | VID | 200 | 600 | mV | |
| Voltaggio di ingresso | VBL_I | - Zero.3 | VDD + 0.3 | mV | |
| tensione di ingresso differenziale in modalità comune | VCM | 1.0 | 1.2 | 1.5 | |
| Consumo di energia | malattie veneree | 2.5 | 6 | W | |
Caratteristiche ottiche
| Parametro | Condizioni | Un minuto. | Tipo. | - Max, ti prego. | Unità | |
|
Angolo di visione (CR>10) |
Orizzontale | θL | 85 | 89 | - |
grado |
| θ R | 85 | 89 | - | |||
| Verticale | θT | 85 | 89 | - | ||
| θB | 85 | 89 | - | |||
| Rapporto di contrasto | Centro | 700 | 1000 | - | - | |
| Tempo di risposta | Tr+Td | - | 14 | 20 | ms | |
|
Colore CF Cromaticità (CIE1931) |
X rosso |
Tipo -0.03 |
0 |
Tipo: +0.03 |
0 | |
| Rosso y | - | - | ||||
| X verde | - | - | ||||
| Verde y | - | - | ||||
| X blu | - | - | ||||
| Blu y | - | - | ||||
| X bianco | 0.323 | - | ||||
| Bianco y | 0.379 | - | ||||
| Centro Luminosità di bianco | Anno di applicazione | 800 | 1000 | cd/m | ||
| Parla in croce | Ct | 2.0 | % | |||
Ppunto IMagia
Impianti di fabbrica e certificati
Proiettore a tocco a capacità (PCAP)
La tecnologia touch PCAP (Projected Capacitive) offre una risposta rapida e sensibile e un'affidabilità di livello professionale.
la tecnologia di schermo touch capacitivo proiettato è progettata per applicazioni industriali, mediche e automobilistiche rigorose.che è una soluzione integrata incorporata che aiuta a semplificare la catena di fornitura e l'assemblaggio.
Vetro di copertura:
1Forma: dimensioni, forme, trattamenti dei bordi, fori e tagli su misura
2. Colore: stampa in seta, logo
3Materiale di vetro: vetro Gorilla, vetro temperato, PMMA
4Trattamenti: specchio, AG, AR, AF
Sensore:
1. Materiale sensore: vetro, pellicola, pellicola+film
2FPC: Disegno di forma facoltativo
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix e così via
4Interfaccia: I2C, USB, RS232
