Dettagli:
|
| Parole chiave: | 13.3 pollici TFT touchscreen capacitivo | Risoluzione: | pixel 1920*1080 |
|---|---|---|---|
| LCD con touch: | 327.2 x 215,2 x 6,55 mm (con tocco) | Area attiva: | 293.76 x 165,24 (mm) |
| Interfaccia LCD: | EDP | Interfaccia PCT: | USB |
| schermo tattile: | CTP (Projective Capacitive Touch Screen) | Luminanza di superficie: | 300 Cd/m2 |
| Temperatura operativa.: | -10°C a +60°C | Temperatura di stoccaggio.: | -20℃ a +60℃ |
| Tipo di visualizzazione: | Angoli di visione completi IPS | Trattamento superficiale: | Tipo chiaro |
| Rapporto di contrasto: | 800:1 | Durata di vita del LED: | 30.000 ore |
| certificato: | ISO 9001:2015 / ISO 14001:2015 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display LCD TFT EDP,13Display LCD TFT da 0,3 pollici |
||
SFTO1330SM-7191ACT SPECIFICAZIONE.pdf
Display IPS TFT LCD 13,3 pollici FHD EDP Introduzione al prodotto
Un monitor FHD EDP da 13,3 pollici si riferisce in genere a un display a cristalli liquidi con una risoluzione Full HD 1920 × 1080, con un pannello LCD TFT IPS da 13,3 pollici e un'interfaccia di visualizzazione avanzata (eDP).Ecco alcune caratteristiche e parametri chiave del prodottoSFTO1330SM-7191ACT:
Tipo di pannello:LCD TFT IPS, che fornisce un angolo di visione ampio e precisione del colore.
Risoluzione:1920 × 1080 pixel, nota anche come risoluzione Full HD (FHD), che fornisce dettagli di immagine chiari.
Brillantezza:La luminosità dei diversi modelli può variare, ma è generalmente di circa 350 cd/m2, adatta a vari ambienti di utilizzo.
Relazione di contrasto:800:1, fornendo un'eccellente rappresentazione dei dettagli luminosi e scuri.
Angolazione di visione:La tecnologia IPS fornisce un angolo di visione di quasi 180 °, consentendo di mantenere il colore e il contrasto da diverse angolazioni.
Tempo di risposta:di solito intorno ai 30 ms, sufficiente per applicazioni grafiche non professionali.
Gamma dei colori:Copre il 72% della gamma di colori NTSC, in grado di visualizzare colori ricchi.
Interfaccia:Interfaccia eDP, che supporta una connessione terminale a 30 pin, fornendo trasmissione dati ad alta velocità.
Tipo di retroilluminazione:Il retroilluminazione WLED, che fornisce una luminosità uniforme e una durata più lunga.
Temperatura di funzionamento:Generalmente da -10 a 60 °C, adatte a varie condizioni ambientali.
Dispositivo touchscreen capacitivo:Offrendo funzionalità capacitive touch screen, supportando multi touch. consentendo agli utenti di interagire attraverso il tatto.Gli schermi touch capacitivi hanno le caratteristiche di elevata trasparenza e risposta rapida, rendendoli adatti ad applicazioni che richiedono un'interazione diretta.
Specificità meccaniche
| Parametro | Specificità | Unità |
| Numero del modello | SFTO1330SM-7191ACT | |
| Dimensione del display | 13.3 (diagonalmente) | centimetro |
|
dimensioni del contorno |
327.2 x 215.2 x 6.55 |
mm |
| Area attiva | 293.76H) ×165.24 ((V) | mm |
| Format pixel |
1920 ((H) ×1080 ((V) (1 pixel = R + G + B punto) |
pixel |
| Pitch dei pixel | 0.153 ((H) x 0,153 (V) | mm |
| Configurazione dei pixel | Striscia verticale R, G, B | |
| Modalità di visualizzazione | Normalmente nero | |
| Trattamento superficiale del polarizzatore frontale | Rivestimento antiriflesso: (3H) | |
| Dispositivo touch | Pannello sensoriale capacitivo previsto |
ProdottoDisegno
![]()
![]()
Definizione del pin dell'interfaccia
| Numero PIN. | Il simbolo | I/O | Funzione |
| 1 | CABC_EN / NC | - | Riservato per CD |
| 2 | H_GND | P | Tiro ad alta velocità |
| 3 | Corridoio 1_N | Io... | Corridoio di collegamento di segnale di completamento 1 |
| 4 | Corridoio1_P | Io... | Linea di collegamento del segnale vero 1 |
| 5 | H_GND | P | Tiro ad alta velocità |
| 6 | Strada 0_N | Io... | Corridoio di collegamento del segnale complementare 0 |
| 7 | Linea 0_P | Io... | Strada di collegamento del segnale vero 0 |
| 8 | H_GND | P | Tiro ad alta velocità |
| 9 | AUX_CH_P | Io... | Canali ausiliari del segnale vero |
| 10 | AUX_CH_N | Io... | Canali ausiliari del segnale complementare |
| 11 | H_GND | P | Tiro ad alta velocità |
| 12 | LCD_VDD | P | Logica LCD e potenza del driver (3,3V) |
| 13 | LCD_VDD | P | Logica LCD e potenza del driver (3,3V) |
| 14 | NC | Io... | Riservato all'uso dei fabbricanti di LCD |
| 15 | LCD_GND | P | Logica LCD e messa a terra del conducente |
| 16 | LCD_GND | P | Logica LCD e messa a terra del conducente |
| 17 | HPD | O | Pin di segnale HPD |
| 18 | LED-1 | P | Terra di retroilluminazione |
| 19 | LED-2 | P | Terra di retroilluminazione |
| 20 | LED-3 | P | Terra di retroilluminazione |
| 21 | LED-4 | P | Terra di retroilluminazione |
| 22 | BL ENABLE | Io... | Accensione/disattivazione della retroilluminazione |
| 23 | BL PWM DIM | Io... | Sistema PWM |
| 24 | SCL/NC | - | Riservato all'uso dei fabbricanti di LCD |
| 25 | SDA/NC | - | Riservato all'uso dei fabbricanti di LCD |
| 26 | BL PWR | P | Potenza della retroilluminazione |
| 27 | BL PWR | P | Potenza della retroilluminazione |
| 28 | BL PWR | P | Potenza della retroilluminazione |
| 29 | BL PWR | P | Potenza della retroilluminazione |
| 30 | NC | - | Riservato all'uso dei fabbricanti di LCD |
PCAB USB Pin Definizione
1 VCC
2 USB-
3 USB+
4 GND
Classificazione massima assoluta
| Parametro | Il simbolo | Un minuto. | - Max, ti prego. | Unità | Commenti |
| Voltaggio di alimentazione della retroilluminazione | HVDDOUT | - | - | V. | Ta = 25 °C Nota 1 e 2 |
| Corrente LED di retroilluminazione | IHVDD | - | - | mA | |
| Voltaggio inverso del retroilluminazione a LED | VR | - | - | V. | |
| Temperatura di funzionamento | TOP | - 10 | 60 | °C |
Ta = 25 °C Nota 1&2 |
| Temperatura di conservazione | TST | - Venti | 60 | °C | |
| Umidità ambientale di esercizio | Salta. | - | 90 | % RH | |
| Umidità di stoccaggio | Hst | - | 90 | % RH | |
| Requisito di rilascio di calore | Trls | 15 | °C | ||
Specificativi elettronici LCD TFT
| Parametro | Il simbolo | Classificazione | Unità | ||
| Minore | TYP | Max. | |||
| Tensione di ingresso dell'alimentazione | V DD | 3.0 | 3.3 | 3.6 | V. |
| Corrente di alimentazione | IDD | - | - | - | mA |
| Voltaggio dell'alimentazione del driver LED | Doppia velocità | 2.7 | 24 | V. | |
| Corrente di alimentazione del driver LED | IHVDD | 20 | - | mA | |
| Consumo di energia LED | PLED | 2.7 | W | ||
| Voltaggio di soglia di ingresso positivo | VIT+ | +100 | mV | ||
| Tensione di soglia di ingresso negativa | VIT- | - 100 | mV | ||
| tensione di ingresso differenziale in modalità comune | Vcom | TBD | V. | ||
Specificativi elettronici della retroilluminazione
| Parametro | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità |
| Tensione di alimentazione | VBL | 5 | 12.0 | 37 | V. |
| Corrente di alimentazione per retroilluminazione | ILED | 6 |
- |
25 | mA |
| Fornitore di alimentazione per il retroilluminazione | PLED | 0.18 | - | 5.55 | W |
| Voltaggio del segnale luminoso modulato | VPWM H | 1.2 | - | 5.0 | V. |
| VPWM L | 0 | - | 0.6 | V. | |
| Rapporto di controllo della luminosità | Compiti | 1 | - | 100 | % |
| Frequenza di controllo della luminosità | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF Alta tensione | VCNTH | 1.2 | 5.0 | V. | |
| LED-BL ON/OFF bassa tensione | VCNTL | 0 | - | 0.6 | V. |
| Durata di vita del LED | - | 30,000 | 40,000 | - | h |

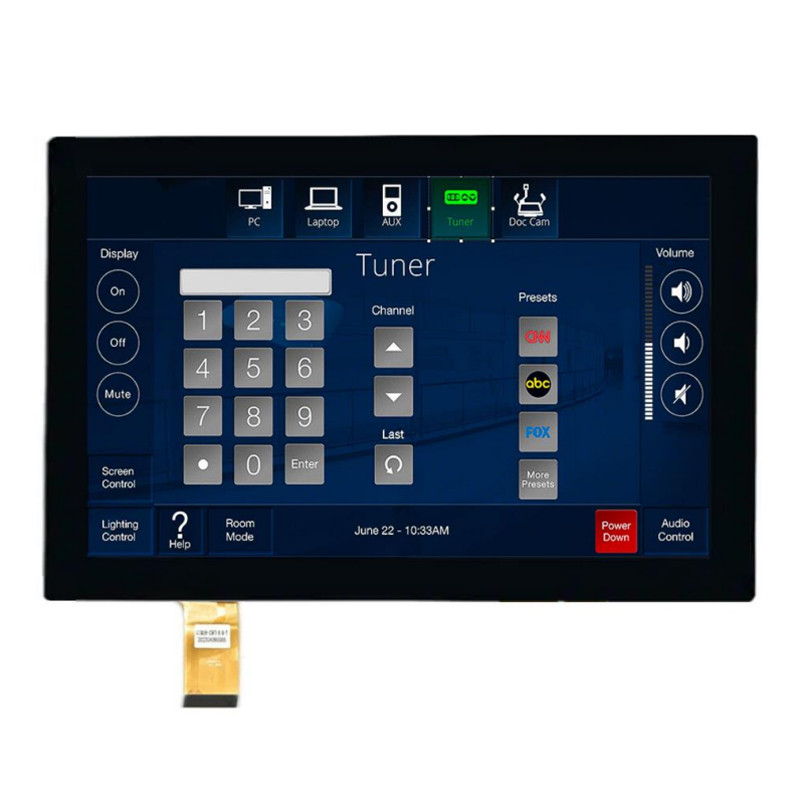

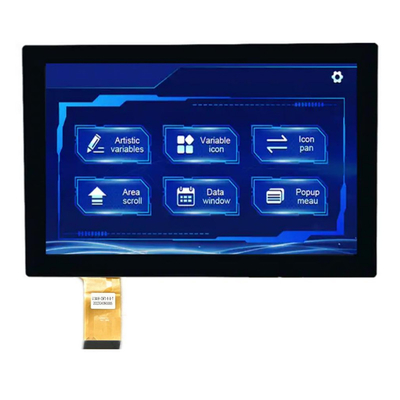

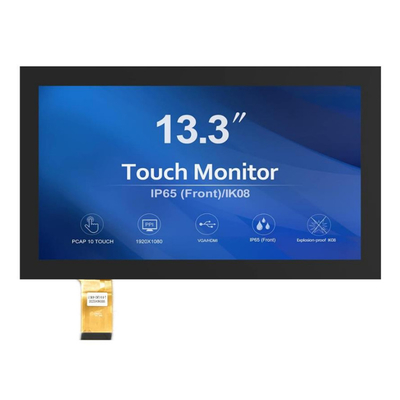

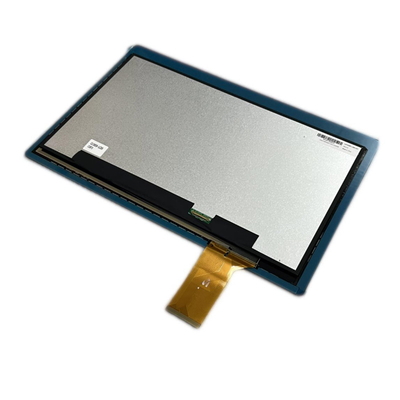

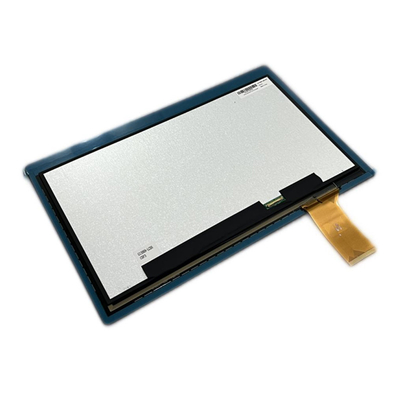

Immagine del prodotto
![]()
![]()
![]()
