4Display LCD TFT da 0,3 pollici Produttore fornitore Cina, Modulo LCD TFT da 4,3 pollici per paesaggi con luminosità 350 Nits Introduzione del prodotto

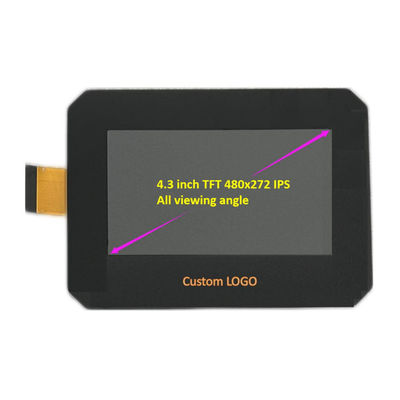

SFTC430B-7082B1-CT è un modulo LCD TFT IPS Full Viewing Angle TFT a diagonale di 4,3 pollici con risoluzione 480x272 pixel.comprende le funzioni del circuito integrato del controller e del driver, supporta l'interfaccia RGB, la tensione di alimentazione (Vdd) varia da 3,0V a 3,6V. Questo modulo è con angolo di visione completo IPS ((80/80/80/80), e il rapporto di aspetto è 16:9.
SFTC430B-7082B1-CT TFT LCD Display modulo è in modalità paesaggio con luminosità 350 nits.SFTC430B-7082B1-CT può funzionare a temperature da -20°C a +70°CLa temperatura di conservazione varia da -30°C a +80°C.
Applicazione
Ampiamente utilizzato in macchina da caffè, forno a microonde, scanner, domotica, sistema di controllo accessi, attrezzature di monitoraggio, analizzatori, sistema di sicurezza, sistema di irrigazione del giardino, terminale POS, Cash Reader,ecc.

Vantaggi del prodotto
1.IPS angolo di visione completo ((80/80/80/80). angolo di visione molto buono. Perfetto per diversi tipi di applicazioni, indipendentemente dal mettere in cima, o sul tavolo, o utilizzato portatile, ecc.
2.Eccellenti prestazioni di visualizzazione del colore di sfondo, luminosità, angolo di visione e intensità, ecc.
3.Un altro verion da 4,3 pollici, può essere utilizzato a temperatura massima da -30°C a +80°C per applicazioni industriali.
4.Flessibile da avere con o senza schermo touch resistivo. Possiamo supportare la progettazione di CTP personalizzato (panele touch capacitivo) anche per i clienti. FPC è personalizzabile anche.
5Soluzione a basso costo tra le stesse nel settore LCD.
6.Facile da installare e facile da mantenere.

4Display LCD TFT da 0,3 pollici Cina Produttore Fornitore, Modulo LCD TFT paesaggistico da 4,3 pollici con luminosità di 350 Nits Disegno del prodotto

Definizione del pin dell'interfaccia

Limite assoluto massimo

Caratteristiche elettro-ottiche della retroilluminazione

Prova di affidabilità

4Display LCD TFT da 0,3 pollici Cina Produttore Fornitore, Modulo LCD TFT paesaggistico da 4,3 pollici con luminosità di 350 Nits Immagine del prodotto

Gestione della qualità

1. Politica di qualità
Fornire una buona qualità e consegnare le merci in tempo utile;
Per soddisfare le esigenze dei clienti con il miglioramento continuo
2. Politica della SSE
Osservare le leggi e i regolamenti e prevenire e controllare l'inquinamento;
Cercare di ridurre le emissioni e di conservare e utilizzare appieno le risorse;
Migliorare la consapevolezza della tutela ambientale e migliorare continuamente l'ambiente;
3Misure adottate
Essa renderà trasparente la sua politica in materia di qualità e migliorerà la consapevolezza dei dipendenti in materia di qualità attraverso la formazione e l'istruzione;
Con l'implementazione della gestione 5S, l'ufficio e il luogo di produzione saranno ordinati e ordinati e i dipendenti ben formati;
Assicurarsi che il sistema di garanzia della qualità ISO9001 copra tutte le fasi che influenzano la qualità dei prodotti e dei servizi prima di incorporarli nella gestione e nel controllo regolamentati e procedurali;
Sotto la premessa che la qualità sia garantita, essa ridurrà i costi di produzione, compresa la riduzione dei costi delle materie prime, e migliorerà l'efficienza produttiva e gestionale.

Impianti di fabbrica e certificati

schermo LCD touch

1.1 schermo touch resistivo
Prima dell'avvento dell'iPhone, gli schermi a contatto resistivi erano usati quasi esclusivamente, che utilizzavano il sensore di pressione per il controllo del rilevamento del contatto,con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm.

La parte principale dello schermo touch resistivo è costituita da un film resistivo che si adatta molto bene alla superficie del display, che è un film composito a più strati,con una superficie inferiore o uguale a 20 m2,, e la superficie è rivestita da uno strato conduttivo di ossido metallico trasparente (resistenza conduttiva trasparente), ricoperto da uno strato di indurimento della superficie esterna,strato di plastica liscia e antirughe, e la sua superficie interna è anche rivestita da un rivestimento,e ci sono molti piccoli (meno di 1/1000 pollice) punti di isolamento trasparenti tra loro per separare i due strati di isolamento strato conduttivoQuando il dito tocca lo schermo, i due strati di strati conduttivi sono in contatto al punto di contatto e la resistenza cambia, generando un segnale nelle direzioni X e Y.che viene quindi inviato al controller touch screenIl controller rileva questo contatto, calcola la posizione di (X,Y) e simula il comportamento del mouse in base alla posizione ottenuta.Questo è il principio più basilare della tecnologia resistiva touch screen.

Il touch screen utilizzato dall'autore è un touch screen resistivo, e il suo chip di controllo touch screen è XPT2046 (sul retro del display LCD U1 è il chip).XPT2046 è un controller touchscreen a 4 fili (comunicazione SPI) con una risoluzione di 12 bit 125KHz convertisore A/D di approssimazione passo dopo passo. XPT2046 supporta interfacce I/O a bassa tensione da 1,5V a 5,25V.e oltre a misurare la pressione applicata sullo schermo touchL'intervallo di temperatura di esercizio è di -40°C a +85°C.

Il chip è pienamente compatibile con ADS7843 e ADS7846, e si può fare riferimento alla scheda dati di questi due chip per l'uso dettagliato di questo chip.
Nota:

(1) Quando si utilizza il chip XPT2046, si utilizza direttamente la comunicazione SPI (sia software che hardware) per leggere l'alta uscita di dati a 12 bit dal terminale MISO,e poi leggere le coordinate X e Y attraverso le operazioni di conversione e filtraggio delle coordinate■ (Questo può essere visto nel processo di programmazione)

(2) A causa delle sue particolari proprietà fisiche, l'uso di base di uno schermo touch resistivo richiede la taratura dell'errore touch,ma i dati di taratura dello schermo resistivo dello stesso tipo di LCD sono approssimativi;

(3) A causa dell'esistenza di un meccanismo che deve essere calibrato per gli schermi a tocco resistivi, è generalmente necessario calibrare prima dell'uso.possiamo usare 24CXX (EEPROM) per salvare i parametri di compensazione di taratura, e poi non abbiamo bisogno di ricalibrare ogni volta che accendiamo il computer; (come ultima risorsa, considerando il costo,è effettivamente possibile salvare i dati di taratura in flash - non molto raccomandato);

Vantaggi dello schermo touch resistivo: alta precisione, basso prezzo, forte capacità anti-interferenza e buona stabilità.
Svantaggi dello schermo touch resistivo: facile da graffiare, trasmissione della luce non molto buona e non supporta il multi-touch.altrimenti lo spostamento non è piccolo)

1.2 schermo touch capacitivo
Al giorno d'oggi, quasi tutti gli smartphone, compresi i tablet, utilizzano lo schermo capacitivo come touch screen, lo schermo capacitivo è l'uso del sensore del corpo umano per il controllo del rilevamento del contatto,Nessun contatto diretto o solo leggero contatto, rilevando la corrente indotta per localizzare le coordinate tattili.

Esistono due tipi principali di schermi touch capacitivi:

1) schermo touch a superficie capacitiva.

La tecnologia a touchscreen capacitivo di superficie utilizza ITO (indioossido di stagno,una pellicola conduttiva trasparente per rilevare il comportamento tattile della superficie dello schermo attraverso il rilevamento del campo elettricoMa i touchscreen capacitivi a superficie hanno alcune limitazioni, possono riconoscere solo un dito o un tocco.

2) schermo touch capacitivo proiettato

Gli schermi touch capacitivi proiettati sono sensori che utilizzano elettrodi touch screen per emettere linee di campo elettrostatico.Ci sono due tipi di capacità che sono generalmente utilizzati nella tecnologia di rilevamento capacitivo proiettato: autocapacità e capacità di interazione.

L'autocapacità, nota anche come capacità assoluta, è il metodo più utilizzato, e l'autocapacità di solito si riferisce alla capacità composta da un elettrodo di scansione e terra.Sulla superficie del vetro, ci sono elettrodi di scansione trasversali e longitudinali in ITO, e tra questi elettrodi e il terreno si forma un polo capacitivo.un condensatore viene aggiunto in parallelo al circuito, modificando così la capacità complessiva della linea di scansione.

La capacità di interazione, nota anche come capacità di spannatura, forma una capacità all'intersezione di elettrodi ITO trasversali e longitudinali sulla superficie del vetro.Il metodo di scansione della capacità interattiva è quello di scansionare il cambiamento di capacità ad ogni intersezione per determinare la posizione del punto di contattoQuando viene toccato, influisce sull'accoppiamento degli elettrodi adiacenti, cambiando così la capacità all'intersezione,e il metodo di scansione della capacità interattiva può rilevare il valore della capacità di ogni intersezione e il cambiamento della capacità dopo aver toccato, quindi richiede un tempo di scansione più lungo rispetto al metodo di scansione dell'autocapacitanza, e ha bisogno di scansionare e rilevare elettrodi X * Y. Attualmente, i touch screen di smartphone, tablet, ecc.,tutti utilizzano la tecnologia capacitiva interattiva. (L'LCD della scheda dell'autore è un touchscreen capacitivo)

Lo schermo touch capacitivo trasmissivo utilizza due colonne di elettrodi nelle colonne verticale e orizzontale per formare una matrice di rilevamento al senso del tatto.l'elettrodo dell'asse X e l'elettrodo dell'asse YL'elettrodo nella foto è in realtà trasparente, ed è qui per la comodità di tutti.la precisione e la risoluzione dello schermo capacitivo dell'elettrodo trasparente sugli assi X e Y sono correlate al numero di canali sugli assi X e Y, e più canali, maggiore è la precisione.
