Dettagli:
|
| Tipo di visualizzazione: | LCD TFT riflettente | Dimensioni dello schermo: | 2,8 pollici |
|---|---|---|---|
| Risoluzione: | 240 x 320 pixel | Luminosità: | 300 cd/m² (tipico) |
| Rapporto di contrasto: | 500: 1 | Angolo di visione: | 60° Tutte le direzioni |
| Interfaccia: | MCU (8/16 bit) e SPI (3/4 fili) | Circuito integrato del conducente: | ST7789T3 |
| Temp operativa.: | -20°C a +70°C | Retroilluminazione: | 4 LED, illuminati dai bordi |
| Alimentazione elettrica: | VDD 2,4–3,3 V, VDDI 1,65–3,3 V | Conformità: | Compliance REACH e RoHS |
| Toccare l'interfaccia: | Resistivo a 4 fili (opzionale/personalizzabile) | Personalizzazione: | Supporto tecnico gratuito e progettazione semi-personalizzata disponibili |
| Evidenziare: | 2Modulo di visualizzazione LCD TFT da 0,8 pollici,LCD a risoluzione 240x320 con SPI |
||

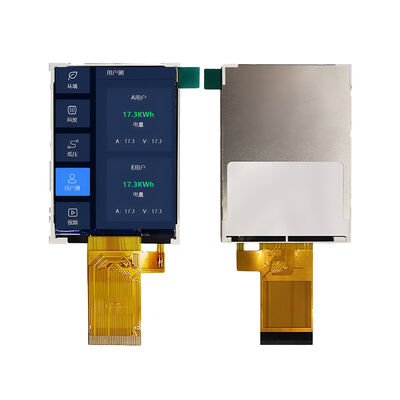

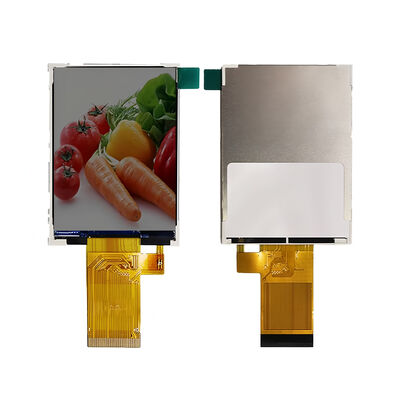

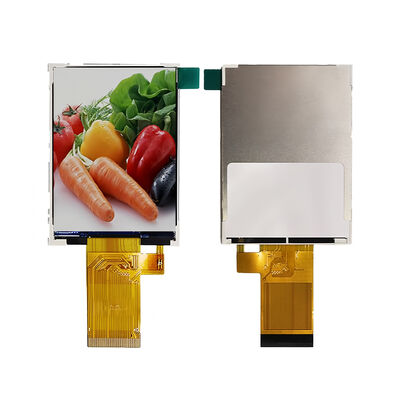

Progettato per applicazioni impegnative: il modulo LCD TFT trasflessivo da 2,8 pollici
In Saef Technology Limited, siamo specializzati nello sviluppo di soluzioni di display ad alte prestazioni per ingegneri e progettisti di sistemi che richiedono affidabilità, chiarezza,e flessibilità in ambienti difficiliIl nostro modulo LCD TFT trasflettivo da 2,8 pollici (SFTO280PY-7422AN) è progettato per eccellere sia in ambienti esterni luminosi che in ambienti interni con scarsa illuminazione, rendendolo la scelta ideale per i contatori portatili.strumenti portatili, HMI industriali e dispositivi medici.
Con una retroilluminazione ad alta luminosità di 300 cd/m2 e una tecnologia di visualizzazione trasflettiva,questo modulo garantisce un'eccellente leggibilità sotto la luce solare diretta mantenendo un funzionamento a bassa potenza in ambienti scuriIl rapporto di contrasto di 500:1 e l'angolo di visione largo di 60° garantiscono una qualità visiva coerente da tutti gli orientamenti.
Progettato per un'integrazione senza soluzione di continuità, il modulo supporta sia le interfacce MCU parallele (8/16-bit) sia quelle SPI (3/4-wire) della serie 8080.offre tempi di risposta veloci (16 ms tipici) e una comunicazione stabile per applicazioni in tempo reale.
Con una temperatura di funzionamento da -20°C a +70°C e una temperatura di stoccaggio da -30°C a +80°C, questo display è progettato per resistere a condizioni estreme, perfetto per sistemi esterni, automobilistici e industriali.
La retroilluminazione a bordo illuminata a 4 LED offre una durata media di 40.000 ore, mentre il modulo subisce rigorosi test ambientali tra cui vibrazioni, ESD (conto con aria ± 8kV/± 4kV),e ciclo termico per garantire la durata sul campo.
Offriamo supporto tecnico gratuito e servizi di progettazione semi-personalizzati, inclusa l'integrazione del pannello touch (RTP/CTP), le opzioni di connettore, la sintonizzazione del firmware e gli adattamenti meccanici.Se hai bisogno di un modulo drop-in o di una soluzione di visualizzazione su misuraIl nostro team di ingegneri e' qui per aiutarvi.
Area di visualizzazione: 43,2 x 57,6 mm
Pixel Pitch: 0,06 (H) x 0,18 (V) mm
Profondità del colore: 262K
Fonte di alimentazione: 2,8V (VCC), 1,8V (IOVCC)
Dimensioni: 50,0 x 69,2 x 2,3 mm
Peso: ottimizzato per i modelli portatili
Conformità: RoHS, REACH, ISO 9001:2015, ISO 14001:2015
Con oltre un decennio di esperienza nelle soluzioni TFT LCD e touch display, Saef Technology fornisce:
Supporto di livello esperto: accesso diretto al nostro team di ingegneri per revisioni di progettazione, convalida e risoluzione dei problemi.
Rapid Prototyping: tempi brevi per i campioni e le varianti personalizzate.
Logistica globale: spedizioni affidabili verso l'UE, gli Stati Uniti e il mondo.
Assicurazione della qualità: ogni modulo viene testato secondo gli standard MIL-STD-105E con ispezione basata su AQL.
Dispositivi di prova e misura portatili
Dispositivi di monitoraggio medico portatili
Dispositivi di controllo industriali
Navigazione e telematica all'aperto
IoT e sistemi embedded
Dispositivi per veicoli e apparecchi marini
Pronto ad integrare un display ad alta visibilità e affidabilità nel tuo prossimo progetto?
Contattate il nostro team di vendita tecnica per informazioni su prezzi, fogli di dati e consulenze di progettazione personalizzate.
Dimensioni meccaniche del contorno
![]()
Definizione del pin dell'interfaccia
| Numero PIN. | Il simbolo. | Funzione |
| 1 | XL | Tocca la linea sinistra. |
| 2 | U U | Tocca il circuito superiore |
| 3 | XR | Tocca la linea di fine destra. |
| 4 | YD | Tocca la linea inferiore |
| 5 | GND | Terreno |
| 6 | IOVCC | Fornitura di corrente. 1,8 V. |
| 7 | VCC | Fornitura di alimentazione. 2.8V |
| 8 | FMARK | Segnale di sincronizzazione del quadro |
| 9 | CS | Chip selezionare pin di ingresso (attiva bassa) |
| 10 | RS/SPI_SCL | Display data/command selection pin in parallelo SPI serial interface clock |
| 11 | WR/SPI_RS |
Abilitazione di scrittura nell'interfaccia parallela MCU 8080. Visualizzazione dei dati/pini di selezione dei comandi nell'interfaccia SPI |
| 12 | R & S | Leggere abilitato nell'interfaccia parallela 8080 MCU. |
| 13 | SDA | Pin di ingresso/uscita dell'interfaccia SPI. |
| 14 | SDO | Pin di uscita dell'interfaccia SPI. |
| 15 | RISET | Input di reset esterno. |
| 16 | GND | Terreno |
| 17-32 | DB0-DB15 | Bus dati di interfaccia parallela MCU. |
| 33 | LEDA | Luce posteriore a LED ((Anodo) |
| 34-36 | LEDK | Luce posteriore a LED (cathode) |
| 37 | NC | NC |
| 38 | IM0 | Selezionare la modalità di interfaccia MCU |
| 39 | IM1 | Selezionare la modalità di interfaccia MCU |
| 40 | IM2 | Selezionare la modalità di interfaccia MCU |
Classificazione massima assoluta
| Articolo | Il simbolo. | Classificazione | Unità |
| Tensione di alimentazione | VDD | - 0,3 - +4.6 | V. |
| Tensione di alimentazione (logico) | VDDI | - 0,3 - +4.6 | V. |
| Tensione di alimentazione del driver | VGH-VGL | -0,3 ~ +30.0 | V. |
| Intervallo di tensione di ingresso logico | Numero di imballaggio | -0,3 ~ VDDI + 0.5 | V. |
| Intervallo di tensione di uscita logica | VO | -0,3 ~ VDDI + 0.5 | V. |
| Intervallo di temperatura di esercizio | TOPR | -20 ~ +70 | °C |
| Storage Temperature Range | TSTG | -30 ~ +80 | °C |
Caratteristiche elettriche della corrente continua
|
Parametro |
Il simbolo. |
Condizione |
Specificità |
Unità |
||
| Min. | Tipo. | Max. Max. | ||||
| Potenza e tensione di funzionamento | ||||||
| Tensione del sistema | VDD |
Funzionamento tensione |
2.4 | 2.75 | 3.3 | V. |
| Tensione di funzionamento dell'interfaccia | VDDI |
Fornitura di I/O Voltaggio |
1.65 | 1.8 | 3.3 | V. |
| Portatore di porta ad alta tensione | VGH | 12.2 | 14.97 | V. | ||
| Portatore a bassa tensione | VGL | - Dodici.5 | - Sette.16 | V. | ||
| Tensione di alimentazione del driver di porta | ♫ VGH-VGL ♫ | 19.36 | 27.47 | V. | ||
| Input / Output | ||||||
| Tensione di ingresso logico-alta | HIV | 0.7VDDI | VDDI | V. | ||
| Voltaggio di ingresso logico basso | VIL | VSS | 0.3VDDI | V. | ||
| Voltaggio di uscita logico elevato | VOH | IOH = -1,0mA | 0.8VDDI | VDDI | V. | |
| Voltaggio di uscita logico-basso | VOL | IOL = +1,0mA | VSS | 0.2VDDI | V. | |
| Corrente di ingresso di alta logica | IIH | VIN = VDDI | 1 | UA | ||
| Corrente di ingresso logica a bassa potenza | IIL | VIN = VSS | -1 | UA | ||
| Corrente di perdita di ingresso | IIL | IOH = -1,0mA | - Zero.1 | +0.1 | UA | |
| Voltaggio VCOM | ||||||
| Amplitudine VCOM | VCOM | VSS | V. | |||
| Driver di origine | ||||||
| Intervallo di uscita della sorgente | Vsout | VAN | VAP | V. | ||
| Voltaggio di riferimento gamma (positivo) | VAP | 4.45 | 6.4 | V. | ||
| Voltaggio di riferimento gamma (negativo) | VAN | - Quattro.6 | - Due.65 | V. | ||
| Tempo di regolazione dell'uscita della fonte | Tr | Al di sotto con una precisione del 99% | 20 | noi | ||
| Voltaggio di uscita | VOFFSET | 35 | mV | |||
Specifiche ottiche
| Articolo | Il simbolo. | Condizione | Min. | Tipologia | Max. | Unità | |
| luminosità bianca (centro) | Lv |
Θ=0 Normale Visualizzazione Angolo IBL=80mA |
- Non lo so. | 300 | - Non lo so. | cd/m2 | |
| Tempo di risposta | Tr+Tf | - Non lo so. | 16 | - Non lo so. | ms | ||
| Rapporto di contrasto | CR | - Non lo so. | 500 | - Non lo so. | - Non lo so. | ||
|
ColoreCromaticità(CIE1931) |
Bianco | Wx | - Non lo so. | 0.301 | - Non lo so. | ||
| Wy. | - Non lo so. | 0.337 | - Non lo so. | ||||
|
Angolo di visione |
- Oh, no. |
L |
CR≥10 |
- Non lo so. | 60 | - Non lo so. | |
| ΘR | - Non lo so. | 60 | - Non lo so. | ||||
|
Ver |
I | - Non lo so. | 60 | - Non lo so. | |||
| ΘD | - Non lo so. | 60 | - Non lo so. | ||||
| Uniformità della luminosità | Media | Θ=0 | 80 | 90 | - Non lo so. | % | |
| Gamma di colori | NTSC | Θ=0 | - Non lo so. | 55 | - Non lo so. | % | |
| Direzione ottimale | Trasflessivo | ||||||
Caratteristiche della retroilluminazione
| Articolo | Il simbolo. | Min. | Tipologia | Max. | Unità |
| Corrente LED | IL | - | 60 | 80 | mA |
| Voltaggio LED | VL | - | 2.8 | 3.2 | V. |
| Tempo di vita dei LED in funzione | Ora | 30000 | 40000 | - | Orario |
