Dettagli:
|
| Dimensioni dello schermo: | Diagonale da 8,0 pollici | Risoluzione: | 1024×768 (XGA) |
|---|---|---|---|
| Tecnologia: | TFT IPS, matrice attiva a-Si | Profondità di colore: | 16,7 milioni di colori |
| Angolo di visione: | 170° (CR≥10) | Interfaccia: | Ingresso digitale LVDS |
| Luminanza di superficie: | 300 cd/m² (tipico) | Rapporto di contrasto: | 800:1 (Tipico) |
| Retroilluminazione: | LED, 12 V, 300 mA | schermo tattile: | Disponibile (RTP/CTP opzionale) |
| Consumo energetico: | 0,383 W (solo pannello, tipico) | Compatibilità meccanica: | Sostituzione immediata per Innolux HJ080IA-01E |
| Temp operativa.: | -20°C a +70°C | Conformità: | Compliance REACH e RoHS |
| Evidenziare: | Modulo display LCD TFT da 8 pollici,Pannello IPS XGA 1024x768,Display LCD Saef Technology |
||

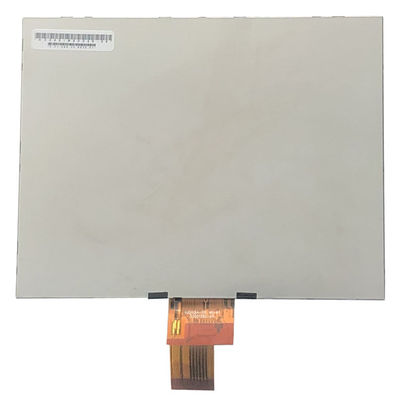

Modulo LCD TFT da 8 pollici pronto per gli ingegneri per applicazioni industriali e mediche esigenti

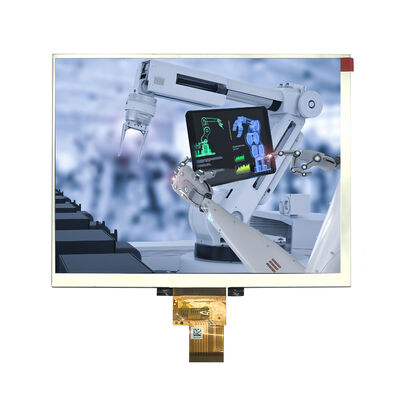

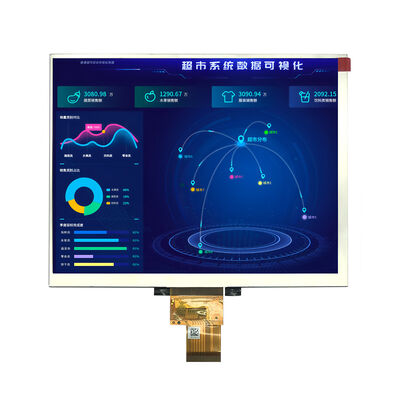

SFTO800SH-8833AN di Saef Technology è un modulo display LCD TFT da 8 pollici ad alte prestazioni progettato per ingegneri e integratori di sistemi che richiedono affidabilità, chiarezza ottica e integrazione senza soluzione di continuità in ambienti critici. Caratterizzato da un pannello IPS con risoluzione XGA (1024×768), questo modulo offre una riproduzione dei colori coerente e ampi angoli di visione fino a 170°, rendendolo ideale per interfacce uomo-macchina (HMI), monitor medicali, apparecchiature di test e sistemi di controllo industriale.
Perché scegliere questo modulo LCD TFT da 8 pollici?
Compatibilità Plug-and-Play
Pienamente compatibile con i display Innolux HJ080IA-01E, consentendo facili aggiornamenti senza riprogettazione meccanica.
L'interfaccia LVDS supporta l'input dati a 6 bit/8 bit con controllo flessibile della direzione di scansione (pin L/R, U/D).
Progettato per l'affidabilità
Funziona in intervalli di temperatura estesi (-20°C a +60°C) con elevata resistenza all'umidità.
La costruzione robusta soddisfa gli standard ISO9001 e ISO14001, supportata da una garanzia funzionale di un anno.
Prestazioni ottiche ottimizzate
La luminosità di 300 cd/m² e il rapporto di contrasto di 800:1 garantiscono la leggibilità in condizioni di elevata illuminazione ambientale.
La gamma di colori NTSC al 70% e la superficie con rivestimento duro riducono l'abbagliamento e migliorano la durata.
Efficienza energetica e retroilluminazione
Basso consumo energetico (0,383 W tipico) con supporto CABC (Content Adaptive Brightness Control) per la gestione dinamica della retroilluminazione.
Retroilluminazione a LED valutata per 40.000 ore (durata del 50% della luminosità), riducendo i cicli di manutenzione.
Flessibilità di progettazione e personalizzazione
Offriamo soluzioni gratuite o semi-personalizzate, tra cui l'integrazione touch (RTP/CTP), connettori su misura, modifiche alla cornice e regolazioni del firmware.
La compatibilità pin-to-pin e i disegni meccanici dettagliati (forniti) semplificano il layout del PCB e la progettazione dell'involucro.
Punti salienti tecnici per i progettisti di sistemi:
Controller di temporizzazione: supporta la modalità DE-only; la modalità SYNC non è richiesta.
Sequenziamento dell'alimentazione: tempi di salita/caduta rigorosamente definiti per prevenire il latch-up e garantire la stabilità a lungo termine.
ESD e manipolazione: linee guida complete per la protezione statica incluse per l'assemblaggio e l'integrazione.
Applicazioni target:
HMI industriali e pannelli PLC
Dispositivi diagnostici medici e monitor per pazienti
Cruscotti e strumentazione automobilistici
Apparecchiature di test e misurazione
Chioschi e sistemi POS
Certificato e sicuro:
Conforme a RoHS (2011/65/UE, 2015/863/UE), REACH e confezionato secondo le linee guida 94-62/CE.
Prepara la tua soluzione di visualizzazione:
Che tu abbia bisogno di una sostituzione diretta o di un LCD TFT da 8 pollici completamente personalizzato con touch, Saef Technology offre supporto esperto dal prototipo alla produzione. Contattaci oggi per schede tecniche, file CAD e una revisione del design gratuita.
Dimensioni meccaniche di massima
![]()
Definizione dei pin dell'interfaccia
| Pin n. | Simbolo | I/O | Funzione |
| 1 | VCOM | P | Tensione comune |
| 2 | VDD | P | Tensione di alimentazione per il circuito digitale |
| 3 | VDD | P | Tensione di alimentazione per il circuito digitale |
| 4 | NC | --- | Nessuna connessione |
| 5 | Reset | I | Pin di reset globale |
|
6 |
STBYB |
I |
Modalità standby, normalmente tirato alto STBYB = “1”, funzionamento normale STBYB = “0”, controller di temporizzazione, driver sorgente si spegnerà, tutti gli output sono High-Z |
| 7 | GND | P | Terra |
| 8 | RXIN0- | I | - Ingresso dati differenziale LVDS |
| 9 | RXIN0+ | I | + Ingresso dati differenziale LVDS |
| 10 | GND | P | Terra |
| 11 | RXIN1- | I | - Ingresso dati differenziale LVDS |
| 12 | RXIN1+ | I | + Ingresso dati differenziale LVDS |
| 13 | GND | P | Terra |
| 14 | RXIN2- | I | - Ingresso dati differenziale LVDS |
| 15 | RXIN2+ | I | + Ingresso dati differenziale LVDS |
| 16 | GND | P | Terra |
| 17 | RXCLKIN- | I | - Ingresso clock differenziale LVDS |
| 18 | RXCLKIN+ | I | + Ingresso clock differenziale LVDS |
| 19 | GND | P | Terra |
| 20 | RXIN3- | I | - Ingresso dati differenziale LVDS |
| 21 | RXIN3+ | I | + Ingresso dati differenziale LVDS |
| 22 | GND | P | Terra |
| 23 | NC | --- | Nessuna connessione |
| 24 | NC | --- | Nessuna connessione |
| 25 | GND | P | Terra |
| 26 | NC | --- | Nessuna connessione |
| 27 | DIMO | O | Uscita segnale controller CABC retroilluminazione |
| 28 | SELB | I | Selezione modalità 6 bit/8 bit |
| 29 | AVDD | P | Alimentazione per circuito analogico |
| 30 | GND | P | Terra |
| 31 | LED- | P | Catodo LED |
| 32 | LED- | P | Catodo LED |
| 33 | L/R | I | Inversione orizzontale |
| 34 | U/D | I | Inversione verticale |
| 35 | VGL | P | Tensione OFF Gate |
| 36 | CABCEN1 | I | Abilitazione H/W CABC |
| 37 | CABCEN0 | I | Abilitazione H/W CABC |
| 38 | VGH | P | Tensione ON Gate |
| 39 | LED+ | P | Anodo LED |
| 40 | LED+ | P | Anodo LED |
Valutazione massima assoluta
|
Articolo |
Simbolo |
Valori |
Unità |
|
| Min. | Max. | |||
|
Tensione di alimentazione |
VCC | -0.3 | 5.0 | V |
| AVDD | 6.5 | 13.5 | V | |
| VGH | -0.3 | 40 | V | |
| VGL | -20 | 0.3 | V | |
| VGH-VGL | - | 40 | V | |
| Temperatura di esercizio Temperatura di stoccaggio | TOP | -20 | 60 | °C |
| TST | -30 | 70 | °C | |
Condizioni operative tipiche
|
Articolo |
Simbolo |
Valori |
Unità |
||
| Min. | Tip. | Max. | |||
|
Tensione di alimentazione |
VCC | 3.0 | 3.3 | 3.6 | V |
| AVDD | 9.8 | 10 | 10.2 | V | |
| VGH | 18.6 | 18.9 | 19.2 | V | |
| VGL | -8.1 | -7.8 | -7.5 | V | |
| Tensione del segnale di ingresso | VCOM | 3.0 | 3.6 | 3.9 | V |
| Tensione alta logica di ingresso | VIH | 0.7Vcc | - | Vcc | V |
| Tensione bassa logica di ingresso | VIL | 0 | - | 0.3Vcc | V |
Consumo di corrente
|
Articolo |
Simbolo |
Valori |
Unità |
Osservazione |
||
| Min. | Tip. | Max. | ||||
|
Corrente per il driver |
IGH | - | 0.65 | 1.0 | mA | VGH=18.9V |
| IGL | - | 0.65 | 1.0 | mA | VGL=-7.8V | |
| ICC | - | 35 | 60 | mA | Vcc=3.3V | |
| IAVDD | - | 25 | 40 | mA | AVDD=10.0V | |
Condizioni di pilotaggio della retroilluminazione
|
Articolo |
Simbolo |
Valori |
Unità |
||
| Min. | Tip. | Max. | |||
| Tensione per la retroilluminazione a LED | VL | 11. | 12 | 13.2 | V |
| Corrente per la retroilluminazione a LED | IL | - | 300 | - | mA |
| Durata dei LED | - | 30.000 | 40.000 | - | Hr |
Caratteristiche elettriche CA
| Parametro | Simbolo | Valori | Unità | ||
| Min. | Tip. | Max. | |||
| Frequenza di clock | RxFCLK | 20 | - | 71 | MHz |
| Margine di skew dei dati di ingresso | TRSKM | 500 | - | - | ps |
| Tempo alto del clock | TLVCH | - | 4/(7* RxFCLK) | - | ns |
| Tempo basso del clock | TLVCL | - | 3/(7* RxFCLK) | - | ns |
Caratteristiche elettriche CC
| Parametro | Simbolo | Valori | Unità | ||
| Min. | Tip. | Max. | |||
| Tensione di soglia alta di ingresso differenziale | RxVTH |
- |
- |
+0.1 | V |
| Tensione di soglia bassa di ingresso differenziale | RxVTL | -0.1 |
- |
- |
V |
| Intervallo di tensione di ingresso (single-end) | RxVIN | 0 |
- |
2.4 | V |
| Tensione di modo comune di ingresso differenziale | RxVCM | |VID |/2 |
- |
2.4-|VID |/2 | V |
| Tensione differenziale | |VID | | 0.2 | - | 0.6 | V |
| Corrente di dispersione di ingresso differenziale | RVxliz | -10 | - | +10 | uA |
Specifiche ottiche
|
Articolo |
Simbolo |
Condizione |
Valori |
Unità |
||
| Min. | Tip. | Max. | ||||
|
Angolo di visione (CR≥ 10) |
θL | Φ=180°(9 o’clock) | 75 | 85 | - |
gradi |
| θR | Φ=0°(3 o’clock) | 75 | 85 | - | ||
| θT | Φ=90°(12 o’clock) | 75 | 85 | - | ||
| θB | Φ=270°(6 o’clock) | 75 | 85 | - | ||
| Tempo di risposta | TON+ TOFF | 25 | 50 |
msec |
||
| Rapporto di contrasto | CR | Normale θ=Φ=0° | 600 | 800 | - | - |
|
Cromaticità del colore |
WX | 0.238 | 0.288 | 0.338 | - | |
| WY | 0.276 | 0.326 | 0.376 |
- |
||
| Trasmittanza | Tr |
- |
3.8 | 4.3 |
- |
% |
| Uniformità |
- |
- |
75 |
- |
- |
% |
| Luminanza |
L |
- |
- |
300 |
- |
cd/m2 |
