Dettagli:
|
| Dimensioni dello schermo: | 15,6 pollici | Risoluzione: | 1920x1080 Full HD |
|---|---|---|---|
| Tecnologia: | Pannello IPS | Interfaccia: | eDP 1.2 (2 corsie) |
| Luminanza di superficie: | 500–600 cd/m² | Angolo di visione: | 85°/85°/85°/85° (S/D/T/B) |
| Gamma di colori: | 45% NTSC | Retroilluminazione: | LED, 40.000 ore di durata |
| Temp. operativa: | Da 0°C a 50°C | Alimentazione elettrica: | CC 3.3V |
| Montaggio: | VESA standard o personalizzato | Trattamento superficiale: | Antiriflesso (durezza 3H) |
| Conformità: | RoHS, senza alogeni | Tocca Pronto: | Pannello tocco capacitivo |
| Evidenziare: | 15Modulo LCD FHD TFT da 0,6 pollici,Display IPS di qualità industriale |
||

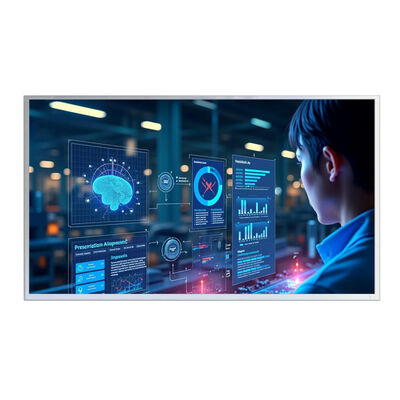

Progettato per la precisione: il modulo LCD TFT FHD da 15,6 pollici progettato per l'eccellenza industriale
Saef Technology Limited presenta l'SFT01560SM-7411AN, un modulo LCD TFT FHD da 15,6 pollici ad alte prestazioni costruito per soddisfare le rigorose esigenze dell'automazione industriale, dei sistemi HMI e delle applicazioni embedded. Con la sua tecnologia IPS, ampi angoli di visione e una robusta interfaccia eDP, questo display offre chiarezza, affidabilità e versatilità eccezionali per ingegneri e integratori di sistemi in Europa e negli Stati Uniti.
Prestazioni visive nitide:
La risoluzione di 1920×1080 con tecnologia IPS garantisce colori e chiarezza uniformi su angoli di visione di 85°—ideale per pannelli di controllo e ambienti multi-visualizzatore.
Durata di grado industriale:
Caratterizzato da una superficie antiriflesso (durezza 3H) e un intervallo di temperatura operativa da 0°C a 50°C, questo modulo eccelle in ambienti come stabilimenti, dispositivi medici e chioschi all'aperto.
Integrazione eDP avanzata:
Supporta eDP 1.2 con architettura a 2 corsie, semplificando l'integrazione riducendo al contempo il cablaggio e il consumo energetico—perfetto per progetti con spazio limitato.
Elevata luminosità e longevità:
La luminanza di 500–600 cd/m² e la retroilluminazione a LED da 30.000–40.000 ore garantiscono la leggibilità in condizioni di luce ambientale elevata e scenari di funzionamento continuo.
Architettura personalizzabile:
Sebbene i modelli standard siano privi di touch, offriamo soluzioni completamente personalizzabili, tra cui touchscreen resistivi o capacitivi (RTP/CTP), cornici modificate, interfacce alternative (LVDS, HDMI) e firmware su misura.
Hai bisogno di un display che si adatti a specifiche meccaniche ristrette?
Il profilo sottile del nostro modulo (profondità di 6,25 mm) e il contorno preciso (360,0×212,3 mm) consentono un'integrazione perfetta in involucri compatti.
Preoccupato per l'integrità del segnale in ambienti rumorosi?
L'interfaccia eDP con clock integrato riduce le EMI, mentre le nostre opzioni di schermatura e connettori robusti garantiscono prestazioni stabili.
Cerchi un display che supporti il funzionamento 24 ore su 24, 7 giorni su 7?
Con un basso consumo energetico (<0,7 W tipico) e alti livelli di affidabilità, questo modulo è testato per un uso prolungato in ambienti industriali e commerciali.
Richiedi la personalizzazione senza elevati costi NRE?
Saef offre modifiche semi-personalizzate gratuite o a basso costo, tra cui l'integrazione touch, la stampa del logo, le modifiche ai connettori e gli adattamenti della scheda driver.
Certificato ISO 9001:2015 e ISO 14001:2015 – Impegno per la qualità e la sostenibilità.
Supporto diretto dalla fabbrica – Consulenza tecnica, supporto per campioni e prototipazione rapida.
RoHS e senza alogeni – Conformi all'ambiente per i mercati globali.
Realizzato per esperti – Le schede tecniche includono pinout dettagliati, diagrammi temporali, specifiche ottiche e disegni meccanici per accelerare il ciclo di progettazione.
Interfacce uomo-macchina (HMI)
Sistemi di controllo industriale
Automazione industriale e robotica
Terminali Point-of-Sale (POS)
Dispositivi di monitoraggio medico
Display per trasporti e logistica
Chioschi di gioco e interattivi
Pronto per l'integrazione? Contatta il nostro team di ingegneri per preventivi di personalizzazione gratuiti, richieste di campioni o schede tecniche. Supportiamo MOQ bassi e tempi di consegna rapidi per progetti OEM/ODM.
Dimensioni del contorno meccanico
![]()
Definizione dei pin dell'interfaccia
| Pin n. | Simbolo | I/O | Funzione |
| 1 | NC | - | Riservato per CD |
| 2 | H_GND | P | Rotondo ad alta velocità |
| 3 | Lane1_N | I | Segnale complementare Link Lane 1 |
| 4 | Lane1_P | I | Segnale vero Link Lane 1 |
| 5 | H_GND | P | Rotondo ad alta velocità |
| 6 | Lane0_N | I | Segnale complementare Link Lane 0 |
| 7 | Lane0_P | I | Segnale vero Link Lane 0 |
| 8 | H_GND | P | Rotondo ad alta velocità |
| 9 | AUX_CH_P | I | Canale ausiliario segnale vero |
| 10 | AUX_CH_N | I | Canale ausiliario segnale complementare |
| 11 | H_GND | P | Rotondo ad alta velocità |
| 12 | LCD_VDD | P | Alimentazione logica e driver LCD (3,3 V) |
| 13 | LCD_VDD | P | Alimentazione logica e driver LCD (3,3 V) |
| 14 | NC | I | Riservato per l'uso del produttore LCD |
| 15 | LCD_GND | P | Massa logica e driver LCD |
| 16 | LCD_GND | P | Massa logica e driver LCD |
| 17 | HPD | O | Pin del segnale HPD |
| 18 | LED-1 | P | NC |
| 19 | LED-2 | P | NC |
| 20 | LED-3 | P | NC |
| 21 | LED-4 | P | NC |
| 22 | BL_ENABLE | I | NC |
| 23 | BL_PWM_DIM | I | NC |
| 24 | NC | - | Riservato per l'uso del produttore LCD |
| 25 | NC | - | Riservato per l'uso del produttore LCD |
| 26 | BL_PWR | P | NC |
| 27 | BL_PWR | P | NC |
| 28 | BL_PWR | P | NC |
| 29 | BL_PWR | P | NC |
| 30 | NC | - | Riservato per l'uso del produttore LCD |
Limite assoluto massimo
| Articolo | Simbolo | Valore | Unità |
| Tensione di alimentazione | VCC | 0,3~4 | V |
| Tensione di alimentazione logica | Vsignal | -0,3 - VCC | V |
| Temperatura di esercizio | Topr | da 0 a 50 | °C |
| Temperatura di stoccaggio | Tstg | -10 a 60 | °C |
Caratteristiche elettrico-ottiche della retroilluminazione
| Articolo | Simbolo | MIN | TYP | MAX | UNITÀ |
| Tensione di alimentazione | Vf | 28 | 30 | 33 | V |
| Corrente di alimentazione | If | - | 270 | 360 | mA |
| Durata | - | 30000 | 40000 | - | Hr |
Caratteristiche ottiche
| Parametro | Condizioni | Min. | Tip. | Max. | Unità | |
|
Angolo di visione (CR>10) |
Orizzontale | θL | - | 85 | - |
gradi |
| θ R | - | 85 | - | |||
| Verticale | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| Rapporto di contrasto | Centro | 600 | 800 | - | - | |
| Tempo di risposta | Tr+Td | - | 25 | 35 | ms | |
|
Colore CF Cromaticità (CIE1931) |
Rosso x |
Tip. -0,03 |
0,642 |
Tip. +0,03 |
- | |
| Rosso y | 0,3078 | - | ||||
| Verde x | 0,283 | - | ||||
| Verde y | 0,594 | - | ||||
| Blu x | 0,142 | - | ||||
| Blu y | 0,149 | - | ||||
| Bianco x | 0,303 | - | ||||
| Bianco y | 0,329 | - | ||||
| Rapporto NTSC | % | (45) | - | |||
|
Luminanza centrale di bianco |
YLI | 500 | 600 | cd/m2 | ||
| Uniformità bianca 13pt | δW | 75 | 80 | |||
