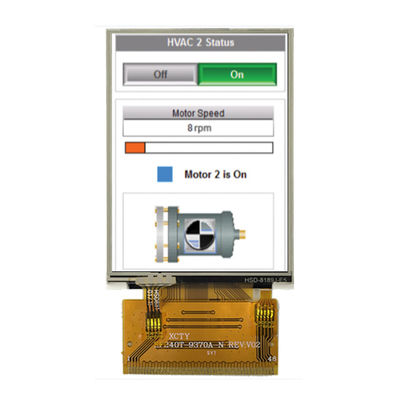

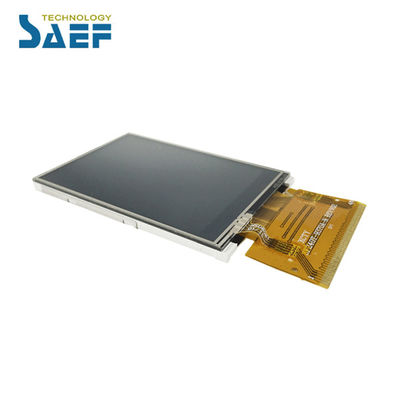

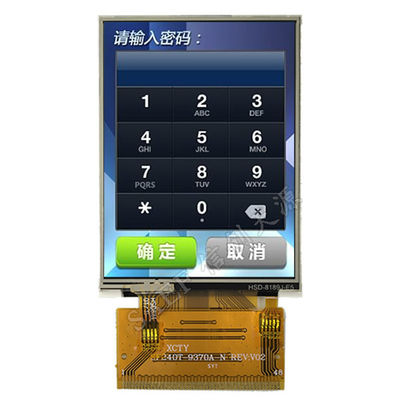

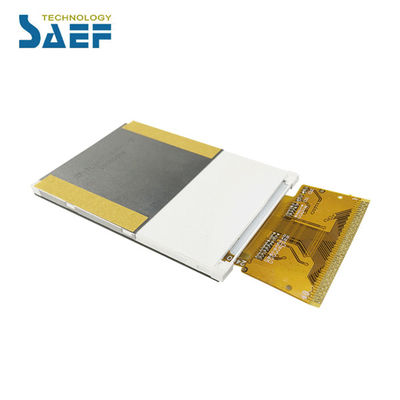

Modulo LCD TFT da 2,4 pollici con interfaccia flessibile | 240x320 IPS/Parallelo/RGB | Driver ILI9341 | Display Industriale

LCD TFT da 2,4 pollici altamente configurabile per applicazioni versatili incorporate e industriali

Saef Technology Limited presenta SF-TC240H-8944A-N, un modulo LCD TFT versatile da 2,4 pollici progettato per gli ingegneri che richiedono flessibilità dell'interfaccia senza compromettere le prestazioni del display.Con una risoluzione di 240x320, il driver ILI9341 e il supporto per modalità di interfaccia multiple, incluse MPU parallele, SPI e RGB.e dashboard IoT.

Progettato per la flessibilità di progettazione e la facilità di integrazione:

• Supporto multi-interfaccia: configura come interfaccia MPU 8/9/16/18-bit parallela, SPI o RGB tramite pin IM[3:0], consentendo una compatibilità senza soluzione di continuità con una vasta gamma di MCU e processori.

• Display luminoso e leggibile: luminosità di 250 cd/m2 e rapporto di contrasto di 250:1 garantiscono una visibilità chiara in varie condizioni di illuminazione.La direzione di visualizzazione delle 12 ore è ottimizzata per le applicazioni in modalità ritratto.

• Touch Panel Ready: include pin dedicati (YU, XL, YD, XR) per una facile integrazione di un pannello touch resistivo a 4 fili, semplificando i progetti abilitati al tocco.

• Robusto e affidabile: la gamma di temperature di funzionamento da -20°C a +70°C e i completi test di affidabilità garantiscono prestazioni stabili in ambienti difficili.

Specifiche tecniche per l'integrazione del sistema:

• Area attiva: ~ 36,72 mm × 48,96 mm

• Dimensioni del modulo: 42,72 mm × 60,26 mm × 2,3 mm

• Tensione di alimentazione: VCI = 2,6 V ∼3,3 V, VDD3 = 1,8 V ∼3,3 V

• Lumiera di fondo: 4 LED bianchi, Vf = 3,0V 3,4V, Se = 80mA in totale

• Segnali di interfaccia: include TE (effetto strappo), DOTCLK, HSYNC/VSYNC per la modalità RGB

• Conformità: progettato per soddisfare le norme industriali con prove ambientali e di affidabilità

Perché collaborare con Saef per la vostra soluzione di visualizzazione?

Mentre questo modulo è progettato per l'integrazione del tocco resistivo, Saef è specializzata in soluzioni di visualizzazione personalizzate e semi-customizzate.

• Aggiornamento a tocco capacitivo: integrare il tocco capacitivo proiettato (PCT) con l'interfaccia I2C/SPI.

• Modificare l'interfaccia e l'uscita: adattare il layout FPC, la mappatura del segnale o il tipo di connettore per corrispondere al design del PCB.

• Regolare le prestazioni ottiche: personalizzare la luminosità, il contrasto, la gamma di colori o le caratteristiche dell'angolo di visione.

• Personalizzazione meccanica: modifica le dimensioni del contorno, la larghezza della lunetta o le caratteristiche di montaggio.

Ideale per:

• Interfacce uomo-macchina industriali (HMI)

• Dispositivi di monitoraggio medico portatili

• Strumenti di prova e misura portatili

• Pannelli di controllo domestici intelligenti

• Display di cruscotto per autoveicoli

• Elettronica di consumo e dispositivi per giochi

Progettato per adattarsi, costruito per durare.
In Saef, lavoriamo a stretto contatto con i team di ingegneria per garantire che i display si integrino senza intoppi e funzionino in modo affidabile.Forniamo il supporto tecnico e la personalizzazione necessari per portare il vostro prodotto sul mercato più velocemente.

Invito all'azione per indagini di grande valore:
Se hai bisogno di un display versatile che soddisfi i tuoi requisiti di interfaccia, richiedi un foglio dati, un campione di valutazione o una consulenza di progettazione personalizzata con il nostro team di ingegneri oggi stesso.

Dimensioni meccaniche del contorno

Definizione del pin dell'interfaccia

Limite assoluto massimo

Caratteristiche della corrente continua

Caratteristiche elettro-ottiche della retroilluminazione

OpticoCaratteristiche
