Dettagli:
|
| Prodotto: | 1.8 pollici schermo TFT | Risoluzione: | 128x160 pixel |
|---|---|---|---|
| Circuito integrato del conducente: | ILI9163C | Il contorno Dim.: | 34,0 x 43,70 x 2,4 mm |
| schermo tattile: | senza touch screen | Direzione di visualizzazione: | 6:00 |
| Interfaccia: | Interfaccia SPI | Connessione: | Saldatura |
| Numero pin: | 18 perni | Luminanza di superficie: | 250 cd/m2 ((nits) |
| LED Lifetime: | 40.000 ore | Conformità: | Compliance REACH e RoHS |
| Evidenziare: | Touchscreen LCD TFT da 1,77 pollici,Display TFT SPI 128x160 |
||
Soluzione display touch compatta ed economica per applicazioni embedded e industriali

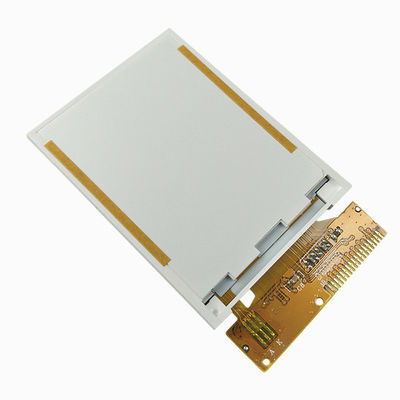

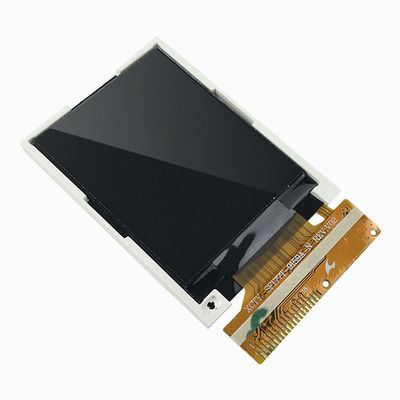

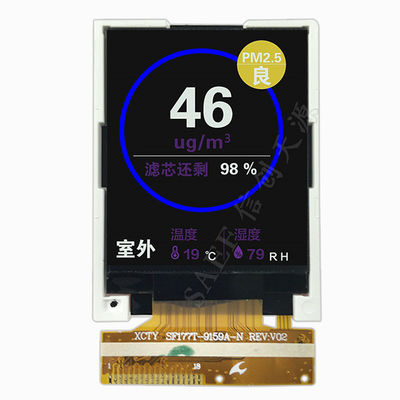

Saef Technology Limited presenta SF-TC177T-9159B-N, un affidabile modulo LCD TFT da 1,77 pollici progettato per applicazioni in cui spazio, costo e funzionalità touch sono fondamentali. Dotato di una risoluzione 128x160, pannello touch resistivo integrato a 4 fili e un'interfaccia SPI gestita dall'IC ILI9163C, questo modulo è ideale per dispositivi portatili, controlli industriali, strumenti portatili e interfacce di elettronica di consumo.
Progettato per semplicità e durata:
Tocco resistivo integrato: con oltre 1.000.000 di cicli di tocco e linearità entro ±1,5%, questo RTP offre input affidabili in ambienti in cui il tocco capacitivo potrebbe non essere adatto, come il funzionamento con guanti o condizioni polverose.
Interfaccia SPI per una facile integrazione: riduce al minimo il numero di pin e semplifica il layout del PCB, rendendolo compatibile con un'ampia gamma di microcontrollori e riducendo la complessità del sistema.
Ingombro compatto: misurando solo 34,0 mm × 43,70 mm × 2,4 mm, questo display è ideale per progetti con vincoli di spazio senza sacrificare la funzionalità.
Ampio intervallo di temperature operative: certificato per il funzionamento da -20°C a +70°C, garantendo prestazioni stabili in condizioni ambientali variabili.
Specifiche tecniche per la convalida del progetto:
Area attiva: ca. 28,03 mm × 35,04 mm (calcolato in base al passo pixel tipico)
Alimentazione: VDD = 2,6 V–3,3 V, VDDIO = 2,8 V/1,8 V
Retroilluminazione: LED bianco, tensione diretta 3,0 V–3,4 V (azionamento 30 mA)
Valori nominali del pannello a sfioramento: resistenza asse X 150–500 Ω, asse Y 200–800 Ω; tensione operativa ≤7 V CC
Conformità: progettato per soddisfare gli standard di affidabilità industriale con test di resistenza ad alta/bassa temperatura, umidità, shock termico e vibrazione
Perché scegliere Saef per la tua soluzione di visualizzazione?
Sebbene questo modulo sia dotato di serie di un pannello touch resistivo, Saef offre una semi-personalizzazione gratuita per adattare il display alle tue precise esigenze:
Aggiornamenti del pannello tattile: passa al tocco capacitivo (PCT) con interfaccia I²C/SPI.
Flessibilità dell'interfaccia: modifica in interfacce RGB o parallele in base alla selezione dell'MCU.
Personalizzazione ottica: regola la luminosità, il contrasto o le caratteristiche dell'angolo di visione.
Personalizzazione meccanica: personalizza le dimensioni del contorno, la lunghezza dell'FPC o le opzioni di montaggio.
Ideale per:
Terminali industriali portatili
Dispositivi portatili di monitoraggio medico
Pannelli di controllo della casa intelligente
Espositori aftermarket automobilistici
Interfacce per l'elettronica di consumo
Dashboard dei dispositivi IoT
Costruito per l'integrazione, progettato per le prestazioni.
In Saef collaboriamo con gli ingegneri durante tutto il ciclo di progettazione, offrendo campioni, supporto tecnico e personalizzazione per garantire che il tuo display si integri perfettamente e funzioni in modo affidabile nella tua applicazione.
Dimensioni del profilo meccanico
![]()
Definizione dei pin di interfaccia
| NO. | NOME PIN | I/O | Descrizione |
| 1 | VSS | IO | Terra |
| 2 | GUIDATO- | O | Catodo del LED |
| 3 | LED+ | O | Anodo LED |
| 4 | VSS | IO | Terra |
| 5 | RESET | IO | LCM Resetta il segnale di ingresso |
| 6 | A0 | IO | Registra il segnale selezionato |
| 7 | SDA | IO | Visualizza il segnale di ingresso dati |
| 8 | SCK | IO | Visualizza il segnale di ingresso dell'orologio |
| 9 | VDD | IO | Tensione di alimentazione 2,8 V |
| 10 | VDDIO | IO | Tensione di alimentazione 2,8 V/1,8 V |
| 11 | CS | IO | Pin di ingresso per il segnale di selezione del chip |
| 12 | VSS | IO | Terra |
| 13 | Sì | IO | Segnale di ingresso del pannello a sfioramento |
| 14 | XL | IO | Segnale di ingresso del pannello a sfioramento |
| 15 | YU | IO | Segnale di ingresso del pannello a sfioramento |
| 16 | XR | IO | Segnale di ingresso del pannello a sfioramento |
| 17 | VSS | IO | Terra |
| 18 | VSS | IO | Terra |
Limite massimo assoluto
| Articolo | Simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 1.6~3.3 | V |
| Tensione in ingresso | Vin | VDD+0,3 | V |
| Temperatura operativa | Topr | -20-70 | °C |
| Temperatura di conservazione | Tstg | -30-80 | °C |
Caratteristiche CC
| Articolo | Simbolo | minimo | Tipo | Massimo | Unità | Condizione di prova |
|
Operativo voltaggio |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| Fornire corrente | IDD | - | - | 5 | mA | VDD=2,8 V,Ta=25,C |
| Tensione in ingresso | VIH | 0,8 VDD | - | VDD | V |
- |
| VIL | 0 | - | 0,2 VDD | V | ||
|
Perdita di ingresso attuale |
IL | -1.0 | - | 1.0 | μA | VIN=VDD o VSS |
Caratteristiche Elettriche-ottiche della retroilluminazione
| Articolo | Simbolo | MINIMO | TIP | MASSIMO | UNITÀ |
Test Condizione |
| Tensione di alimentazione | Vf | 3.0 | 3.2 | 3.4 | V | Se=30mA |
| Corrente di alimentazione | Se | - | 30 | - | mA | - |
| Tensione inversa | Vr | - | - | 5 | V | - |
| Dissipazione di potenza | Pd | - | 288 | - | mW | - |
| Intensità luminosa per LCM |
- |
- | 250 | - | Cd/m2 | Se=30mA |
| Uniformità per LCM | - | 80 | - | - | % | Se=30mA |
| Colore retroilluminazione | Bianco | |||||
Caratteristiche ottiche
| NO. | ARTICOLO | Simbolo | Condizioni | Specifica | Unità | |||
| minimo | Tip | Massimo | ||||||
| 1 | Tempo di risposta | Tr+Tf | 25 ℃ |
- |
15 |
- |
SM | |
| 2 | Trasmittanza (con PL) | T(%) | - | - | 7.1 | - | - | |
|
3 |
Tasso di contrasto |
Cr |
θ=0, Normale visualizzazione angolo |
- |
250 |
- |
- |
|
|
4 |
Visualizzazione Angolo |
Or. | θR |
CR>10 |
- | 45 | - |
grado |
| θL | - | 45 | - | |||||
| ver. | Θ+ | - | 35 | - | ||||
| Θ- | - | 15 | - | |||||
