Dettagli:
|
| Prodotto: | LCD TFT da 1,14 pollici | Risoluzione: | 135 x 240 pixel (RGB) |
|---|---|---|---|
| Tipo di visualizzazione: | TFT IPS, normalmente nero | Interfaccia: | SPI a 4 fili |
| Temp. operativa: | Da -20°C a +70°C | Circuito integrato del conducente: | ST7789V |
| Luminanza di superficie: | 400 cd/m² (tipico) | Direzione di visualizzazione: | 80° in tutte le direzioni |
| Tensione di alimentazione: | 2,5 V – 3,3 V | Retroilluminazione: | LED bianco, corrente di pilotaggio 20 mA |
| Pannello a sfioramento: | Non incluso (Personalizzabile su richiesta) | Conformità: | Compliance REACH e RoHS |
| Evidenziare: | Modulo LCD TFT da 1,14 pollici,Display TFT con interfaccia SPI |
||
TFT LCD ultra compatto e ad alte prestazioni per progetti embedded con spazio limitato

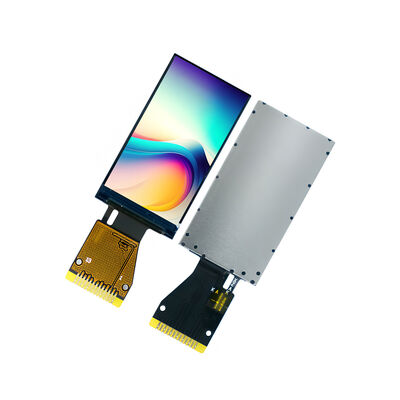

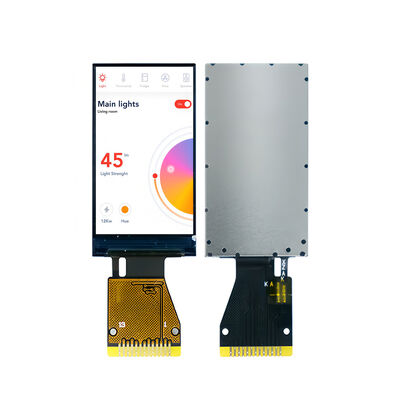

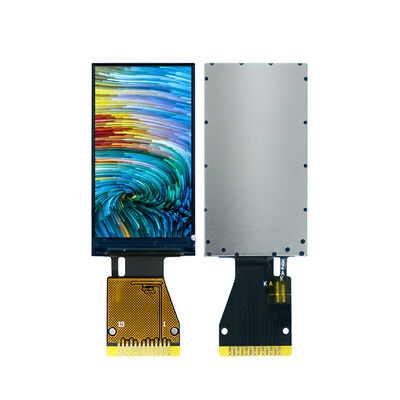

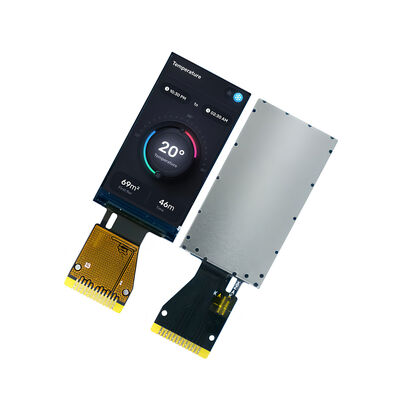

Saef Technology Limited presenta SFTO114JY-7422AN, un modulo LCD TFT da 1,14 pollici progettato per applicazioni in cui dimensioni, efficienza energetica e chiarezza visiva sono fondamentali. Con una risoluzione di 135×240, una luminosità di 400 cd/m² e un ingombro ultra compatto di 17,6 mm × 31,0 mm, questo display è ideale per dispositivi indossabili, monitor medici portatili, dashboard IoT, strumenti portatili e interfacce per la casa intelligente.
Ottimizzato per progetti a basso consumo e ad alta integrazione:
Interfaccia SPI efficiente: l'interfaccia SPI a 4 linee riduce al minimo il numero di pin e semplifica il layout del PCB, rendendola ideale per sistemi basati su microcontrollore con I/O limitati.
Elevata luminosità e contrasto: con 400 cd/m² e un rapporto di contrasto di 800:1, questo display garantisce un'eccellente leggibilità sia in ambienti interni che adiacenti all'esterno.
Ampio intervallo di temperature operative: certificato per il funzionamento da -20°C a +70°C, adatto per dispositivi esposti a diverse condizioni ambientali.
Profilo a basso consumo: consuma solo 8 mA tipici durante il funzionamento e fino a 15µA in modalità sleep, prolungando la durata della batteria nelle applicazioni portatili.
Specifiche tecniche per la valutazione ingegneristica:
Area attiva: 14,864 mm × 24,912 mm
Pixel Pitch: 0,1101 mm (H) × 0,1038 mm (V)
Tensione di alimentazione: VDD = 2,4 V–3,3 V, VDDIO = 1,65 V–3,3 V
Tensione retroilluminazione: 2,9 V–3,1 V (tipico 3,0 V)
Durata operativa: 30.000 ore tipiche
Conformità: RoHS, REACH, ISO9001:2015, ISO14001:2015
Perché collaborare con Saef per la tua soluzione display?
Sebbene questo modulo sia offerto come display standard senza touch, Saef è specializzata in soluzioni display semi-personalizzate e completamente personalizzate. Possiamo integrare pannelli touch resistivi o capacitivi, modificare le interfacce, regolare i livelli di luminosità o personalizzare i contorni meccanici per soddisfare le tue esatte esigenze di progettazione, il tutto con supporto tecnico durante tutto il processo.
Ideale per:
Dispositivi indossabili per la salute e il fitness
Apparecchiature diagnostiche mediche portatili
Pannelli di controllo per la casa intelligente
Display per sensori IoT
Strumenti portatili di test e misurazione
Indicatori di stato industriali
Display ausiliari per l'elettronica di consumo
Progettato per adattarsi, costruito per funzionare.
In Saef, comprendiamo che ogni pixel e pin conta. Il nostro team di ingegneri è pronto ad aiutarti a integrare questo display senza problemi nel tuo prodotto, oppure a personalizzarlo per soddisfare al meglio le tue esigenze.
Invito all'azione per richieste di informazioni di alto valore:
Hai bisogno di una soluzione display compatta che non comprometta le prestazioni? Richiedi un campione, una scheda tecnica o una consulenza di progettazione personalizzata con il nostro team di ingegneri oggi stesso.
Dimensioni meccaniche
![]()
Valori massimi assoluti
| Parametro | Simbolo | Min | Max | Unità |
| Tensione di alimentazione (I/O) | VDD | -0,3 | 4,6 | V |
| Tensione di alimentazione analogica | VDDIO | -0,3 | 4,6 | V |
| Tensione di ingresso logica | VIN | -0,3 | VDD+0,3 | V |
| Temperatura di esercizio | Top | -20 | 70 | ℃ |
| Temperatura di stoccaggio | Tst | -30 | 80 | ℃ |
Caratteristiche elettriche
| Parametro | Simbolo | Min | TYP | MAX | Unità |
| Tensione per retroilluminazione LED | VbL | 2,9 | 3,0 | 3,1 | V |
| Tensione di alimentazione per la logica | VDD | 2,4 | 2,8 | 3,3 | V |
| Tensione di esercizio dell'interfaccia | VDDIO | 1,65 | 1,8 | 3,3 | V |
| Tensione alta del driver del gate | VGH | 12,2 | - | 14,97 | V |
| Tensione bassa del driver del gate | VGL | -12,5 | - | -7,16 | V |
| Corrente operativa per VDD | IDD | -- | 8 | 10 | mA |
| Corrente per retroilluminazione LED | I bL | 20 | - | mA | |
| Luminosità | Lbr | 350 | 400 | -- | cd/m2 |
| Sleep In Mode VDD | I dd | -- | 15 | 30 | uA |
| Sleep In Mode VDDIO | I ddio | -- | 5 | 10 | uA |
|
Tempo di vita operativo |
-- |
20000 |
30000 |
-- |
Ore |
Definizione dei pin dell'interfaccia
| NO. | Simbolo | Descrizione |
| 1 | NC | Nessuna connessione. |
| 2 | NC | Nessuna connessione. |
| 3 | SDA | Pin di ingresso/uscita dell'interfaccia SPI. |
| 4 | SCL | Questo pin viene utilizzato per l'orologio dell'interfaccia seriale. |
| 5 | RS | Pin di selezione dati/comandi del display nell'interfaccia seriale a 4 linee. |
| 6 | RESET | Questo segnale ripristinerà il dispositivo, il segnale è attivo basso. |
| 7 | CS | Pin di selezione chip, abilitazione bassa, disabilitazione alta. |
| 8 | GND | Massa di alimentazione. |
| 9 | NC | Nessuna connessione. |
| 10 | VDD | Alimentazione per analogico |
| 11 | LEDK | Catodo LED |
| 12 | LEDA | Anodo LED |
| 13 | GND | Massa di alimentazione. |
Caratteristiche ottiche
| Articolo | Simbolo |
Misurazione Condizioni |
Min. | Tip. | Max. | Unità | |
| Tempo di risposta | Tr+Tf |
θ = 0o φ = 0o |
25 oC |
- |
30 | 40 |
ms |
|
Angolo di visione |
θ |
φ = 0o | 25 oC | - | 80 | - |
Grado |
| φ =180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ =270o | 25 oC | - | 80 | - | |||
| Rapporto di contrasto | CR | - | 25 oC | 800 | - | - | |
|
Colore di CIE Coordinate |
Bianco | X | 25 oC | 0,304 | 0,306 | 0,308 |
- |
| Y | 25 oC | 0,325 | 0,327 | 0,329 | |||
| Rosso | X | 25 oC | 0,608 | 0,610 | 0,612 | ||
| Y | 25 oC | 0,331 | 0,333 | 0,335 | |||
| Verde | X | 25 oC | 0,279 | 0,281 | 0,283 | ||
| Y | 25 oC | 0,531 | 0,533 | 0,535 | |||
| Blu | X | 25 oC | 0,144 | 0,146 | 0,148 | ||
| Y | 25 oC | 0,136 | 0,138 | 0,140 | |||
|
Trasmittanza (con polarizzatore) |
4,8 | % | |||||
