Dettagli:
|
| prodotto: | LCD TFT da 3,97 pollici | risoluzione: | 480 x 800 pixel (RGB) |
|---|---|---|---|
| Circuito integrato del conducente: | NT1comunicazione | Il contorno Dim.: | 57.14 x 96,85 x 1,95 mm |
| Temp. operativa: | -20 ° C a +70 ° C. | Opzione pannello a sfioramento: | Personalizzabile (RTP/CTP disponibile) |
| Direzione di visualizzazione: | Tutti gli angoli di visione (IPS) | Interfaccia: | MIPI (DSI) |
| Rapporto di contrasto: | 800:1 (tipo.) | Numero pin: | 24 pin |
| Luminanza di superficie: | 420 cd/m2 ((nits) | Tipo di retroilluminazione: | LED bianco |
| LED Lifetime: | 40.000 ore | Conformità: | Compliance REACH e RoHS |
| Evidenziare: | 3Modulo di visualizzazione LCD TFT da 0,97 pollici,Display di interfaccia MIPI 480x800 |
||

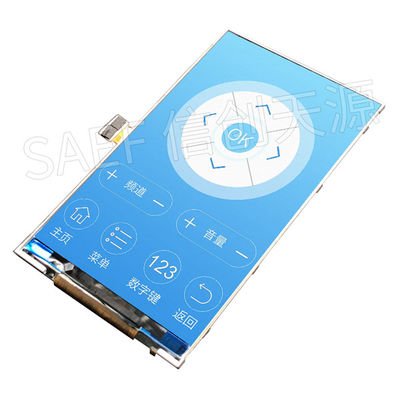

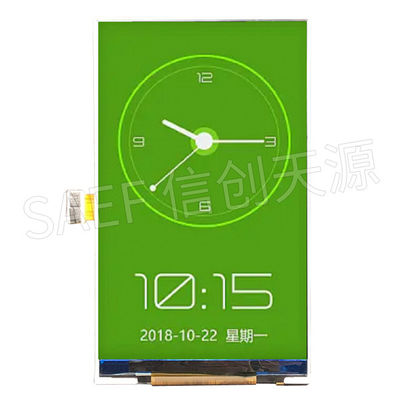

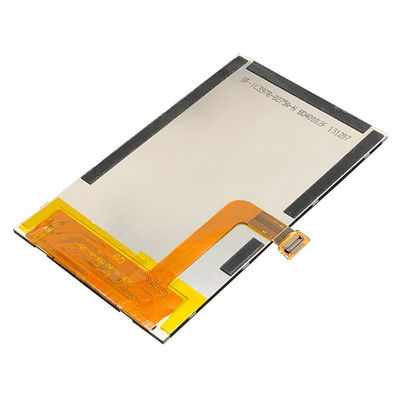

Modulo LCD TFT ad alta luminosità da 3,97 pollici MIPI Interfaccia, ideale per schermi esterni e industriali
Saef Technology Limited presenta lo SF-TC397B-8275A-N, un robusto modulo LCD TFT da 3,97 pollici progettato per applicazioni che richiedono una visibilità superiore in condizioni di alta luce ambientale.Dispone di una risoluzione 480×800 RGB, interfaccia MIPI (DSI) e un'eccezionale luminosità di 420 cd / m2, questo display è perfetto per HMI industriali, attrezzature per esterni, dispositivi medici e display automobilistici.
Progettato per gli ingegneri
Ultra-Alta luminosità (420 cd/m2) ¢ Garantisce una chiara leggibilità anche sotto la luce diretta del sole o di una luminosa luce interna.
Interfaccia MIPI DSI Interfaccia seriale ad alta velocità e a bassa potenza ideale per i moderni processori embedded (ARM, Qualcomm, ecc.).
Temperatura di funzionamento ampia (da 20°C a +70°C) prestazioni affidabili in ambienti estremi
Alto rapporto di contrasto (800:1) ¢ fornisce immagini nitide con neri profondi e colori vivaci.
Visualizzazione in tutte le direzioni Qualità dell'immagine costante da qualsiasi angolazione.
NT35512SH Driver IC Supporta il controllo avanzato del display e le modalità a bassa potenza.
Supporto per la personalizzazione e l'integrazione:
Questo modulo è disponibile come display autonomo o può essere completamente personalizzato con pannelli touch resistivi o capacitivi (RTP / CTP), lunghezze FPC su misura, adattamenti di interfaccia e legame ottico.Il nostro team di ingegneri fornisce supporto di progettazione gratuito per garantire l'integrazione senza soluzione di continuità nel vostro sistema.
Costruito per l' affidabilità e la longevità:
Ogni unità è sottoposta a test rigorosi secondo MIL-STD-105E, compresa la conservazione ad alta/bassa temperatura, la resistenza all'umidità, lo shock termico e l'ispezione visiva basata su AQL.durata di funzionamento di 000 ore, questo display è costruito per sopportare applicazioni impegnative.
Perché collaborare con Saef Technology?
Guida tecnica di esperti
Rapid Prototyping ¢ campioni personalizzati disponibili entro 2 o 3 settimane.
Pronto per il mercato dell'UE e degli Stati Uniti: progettato per soddisfare le norme internazionali in materia di sicurezza e ambiente.
Flessibilità OEM/ODM ️ Dai progetti semi-customizzati a quelli completamente personalizzati, ci adattiamo alle vostre esigenze di supply chain e conformità.
Applicazioni ideali:
POS e chioschi all'aperto
Pannelli di controllo industriali e HMI
Dispositivi di monitoraggio e di diagnostica medica
Pannelli di comando e infotainment per l'automobile
Mostre aeree e navali
terminali portatili ad alta luminosità
Contattaci oggiPer le schede di dati, i prezzi e una consulenza gratuita sulla personalizzazione, lasciate che Saef Technology sia il vostro partner di fiducia per soluzioni di display ad alte prestazioni.
Dimensioni meccaniche
![]()
Definizione del pin dell'interfaccia
| - No, no, no. | Nome PIN | Descrizione |
| 1 | MIPI_TCN | Segnali DSI-CLK-orologio |
| 2 | MIPI_TCP | Segnali di orologeria DSI-CLK+ |
| 3 | GND | Terreno |
| 4 | MIPI_TDN0 | DSI-D0- segnali di dati |
| 5 | MIPI_TDP0 | Segnali di dati DSI-D0+ |
| 6 | GND | Terreno |
| 7 | MIPI_TDP1 | Segnali di dati DSI-D1+ |
| 8 | MIPI_TDN1 | DSI-D1- segnali di dati |
| 9 | GND | Terreno |
| 10-11 | NC | NC |
| 12 | GND | Terreno |
| 13-14 | NC | NC |
| 15 | GND | Terreno |
| 16 | VDD18_PMU | Fornitura di energia 1,8V-2,8V |
| 17 | NC | NC |
| 18 | LRSTB | Input di ripristino LCM |
| 19 | NC | NC |
| 20 | LPTE | Potenza dell'effetto lacerante |
| 21 | VDD28_PMU | Fornitura di alimentazione 2,8 V |
| 22 | GND | Terreno |
| 23 | VLED_P | Anodo a LED |
| 24 | VLED_N | Catodo a LED |
Classificazione massima assoluta
| Articolo | Il simbolo. | Un minuto. | - Max, ti prego. | Unità | |
| Tensione di alimentazione | Fornitore di alimentazione | VDD | - Zero.3 | +5.1 | V. |
| Analoghi | - | - | - | V. | |
| IO | IOVDD | - Zero.3 | +5.1 | V. | |
| Voltaggio di ingresso | Vi | - Zero.3 | IOVDD+0.3 | V. | |
| Temperatura di conservazione | T stg | - Trenta | + 80 | oC | |
| Temperatura di funzionamento | T op | - Venti | + 70 | oC | |
| Umidità di stoccaggio | Hstg | 10 | Nota 1 | % RH | |
| Umidità di esercizio | H op | 10 | Nota 1 | % RH | |
Nota 1: 90%RH max, se Ta è inferiore a 50oC; 60%RH max, se Ta è superiore a 60oC.
Caratteristiche della corrente continua
| Articolo | Il simbolo. | Un minuto. | Tipo. | - Max, ti prego. | Unità | |
| Tensione di alimentazione | Fornitore di alimentazione | VDD | 2.4 | 2.8 | 3.3 | V. |
| Analoghi | VCI | 2.4 | 2.8 | 3.3 | V. | |
| IO | IOVDD | 1.65 | 1.8/2.8 | 3.3 | V. | |
| Logica bassa tensione di ingresso | VIL | -0.3IOVDD | - | 0.3IOVDD | V. | |
| Logica Alta tensione di ingresso | HIV | 0.7IOVDD | - | IOVDD | V. | |
| Logica bassa tensione di uscita | VOL | - | - | 0.2IOVDD | V. | |
| Logica Alta tensione di uscita | VOH | 0.8IOVDD | - | - | V. | |
| Consumo corrente | Visualizzazione normale | Ivdd | - | 30 | - | mA |
| Modalità di attesa | Ivdd | - | 100 | - | UA | |
| Frequenza del fotogramma | FFR | - | 60 | - | Hz | |
Caratteristiche ottiche
| Lumiere di fondo accese (modalità di trasmissione) | Articolo | Il simbolo. | Condizione | Specificità | Unità | |||
| Un minuto. | Tipo. | - Max, ti prego. | ||||||
| Luminanza sulla superficie ((Se = 15mA) | Lv |
Normalmente. vedere angolo θX = θY = 0o |
360 | 420 | - | cd/m2 | ||
| Rapporto di contrasto | CR | - | 1000 | - | - | |||
| Tempo di risposta | TR | - | 10 | 20 | ms | |||
| TF | - | - | 20 | 30 | ||||
|
Cromaticità Trasmettitore |
Rosso | XR |
- |
0.645 | 0.660 | 0.675 | - | |
| YR | 0.300 | 0.315 | 0.330 | - | ||||
| Verde | XG | 0.229 | 0.244 | 0.259 | - | |||
| YG | 0.554 | 0.569 | 0.584 | - | ||||
| Blu | XB | 0.128 | 0.143 | 0.158 | - | |||
| YB | 0.073 | 0.088 | 0.103 | - | ||||
| Bianco | XW | 0.273 | 0.288 | 0.303 | - | |||
| YW | 0.293 | 0.308 | 0.326 | - | ||||
|
Visualizzazione Angolo |
Orizzonte - Ontale |
θX+ |
Centro CR≥10 |
- | 80 | - |
Deg. |
|
| θX- | - | 80 | - | |||||
|
Verticale Al |
θY+ | - | 80 | - | ||||
| θY- | - | 80 | - | |||||
| NTSC Ratio ((Gamut) | - | - | - | 60 | - | % | ||
