Dettagli:
|
| prodotto: | Display LCD TFT da 3 pollici | risoluzione: | 360x640 pixel |
|---|---|---|---|
| Direzione di visualizzazione: | Tutti (80°/80°/80°/80°) | Luminanza di superficie: | 300 cd/m2 (personalizzabile) |
| Interfaccia: | RGB a 16 bit | Tensione operativa: | 2,8 V (intervallo 2,6 V–3,3 V) |
| Numero pin: | 40 pin | Circuito integrato del conducente: | ST7701S |
| Temp operativa.: | -20°C a +70°C | Rapporto di contrasto: | 10001:1 (Tipico.) |
| Opzione pannello a sfioramento: | Personalizzabile (RTP/CTP disponibile) | Conformità: | Compliance REACH e RoHS |
| Evidenziare: | Modulo di visualizzazione LCD TFT da 3 pollici,Pannello IPS 360x640 RGB,Modulo LCD del driver ST7701S |
||

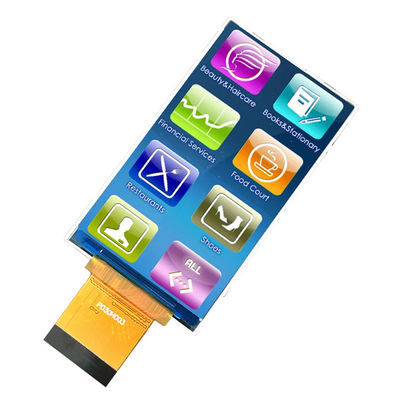

Modulo di visualizzazione LCD TFT ad alte prestazioni da 3 pollici
Saef Technology Limited presenta lo SF-TO300PY-8975A-N, un modulo LCD TFT da 3 pollici di livello professionale progettato per sistemi embedded, comandi industriali, dispositivi medici, strumenti portatili,e elettronica di consumo. Con il suo pannello IPS RGB 360×640 e il driver IC ST7701S, questo display offre visualizzazioni nitide, ampie angolazioni di visione e prestazioni affidabili anche in ambienti difficili.
Principali vantaggi per gli ingegneri:
Tecnologia IPS con direzione di visualizzazione completa
Ampia gamma di temperature di funzionamento (da 20°C a +70°C) Garantisce stabilità in applicazioni sia industriali che esterne.
Basso consumo di energia
Contrasto e luminosità elevati ¥ rapporto di contrasto 1000:1 e luminosità di 300 cd/m2 per una chiara leggibilità in varie condizioni di illuminazione.
Lumiera di fondo LED di lunga durata di vita: oltre 52.560 ore a luminosità del 50%, riducendo i costi di manutenzione e sostituzione.
Supporto per la personalizzazione e l'integrazione:
Questo modulo di visualizzazione può essere completamente personalizzato con pannelli touch resistivi o capacitivi (RTP/CTP), interfacce su misura,opzioni di montaggio modificateIl nostro team di ingegneri offre un supporto gratuito per la progettazione per aiutarvi a integrare il display nel vostro sistema.
Affidabilità basata su standard industriali:
Ogni modulo è sottoposto a rigorosi test per MIL-STD-105E, tra cui stoccaggio ad alta/bassa temperatura, shock termico, resistenza all'umidità e ispezione visiva.La nostra garanzia di qualità basata sull'AQL garantisce che ogni unità soddisfi i più alti standard di prestazioni e durata.
Perché scegliere Saef Technology Limited?
Supporto tecnico a livello di esperto ️ Accesso diretto ai nostri ingegneri di visualizzazione per revisioni schematiche, integrazione dei driver e sintonizzazione ottica.
Rapid Prototyping & Sampling: ottenere campioni personalizzati in appena 2 o 3 settimane.
Compliance del mercato UE e USA ️ Progettato e testato per le norme internazionali in materia di sicurezza e ambiente.
Flessibilità OEM/ODM ️ Dai progetti semi-customizzati a quelli completamente personalizzati, ci adattiamo alle vostre esigenze di supply chain.
Applicazioni di destinazione:
Termini portatili e scanner
HMI industriali e pannelli di controllo
Dispositivi di monitoraggio medico
Display domestici intelligenti
Dispositivi per autoveicoli
IoT e tecnologia indossabile
Contattateci oggi per schede dati, prezzi e una consulenza gratuita sulla personalizzazione.
Dimensioni meccaniche
![]()
Definizione dell'interfaccia pin
| Numero di pin | Il simbolo. | Funzione |
| 1 | LEDA | Luce posteriore a LED ((Anodo) |
| 2 | LEDK | Luce posteriore a LED (cathode) |
| 3 | GND | Terreno |
| 4 | VCC | Fornitura di alimentazione. 2.8V |
| 5 | D0N(NC) | NC |
| 6 | D0P(NC) | NC |
| 7 | GND | Terreno |
| 8 | CKN(NC) | NC |
| 9 | CKP ((NC) | NC |
| 10 | GND | Terreno |
| 11 | D1N(NC) | NC |
| 12 | D1P ((NC) | NC |
| 13 | GND | Terreno |
| 14 | VS | Segnale di sincronizzazione del fotogramma per l'interfaccia RGB |
| 15 | HS | Segnale di sincronizzazione di linea per l'interfaccia RGB |
| 16 | PCLK | Segnale d'orologio a punti per il funzionamento dell'interfaccia RGB |
| 17 | ED | Segnale di attivazione dati per il funzionamento dell'interfaccia RGB |
| 18-22 | B0-B4 | Cavo dati blu RGB |
| 23-28 | G0-G5 | Cavo dati RGB verde |
| 29-33 | R0-R4 | Cavo dati RGB rosso |
| 34 | RISET | Input di reset esterno |
| 35 | CS | Chip selezionare pin di ingresso |
| 36 | SCL | Input di orologio seriale per l'interfaccia SPI |
| 37 | SDA | pin bidirezionale di ingresso/uscita di dati seriali |
| 38 | IM1 ((IOVCC) | Selezionare la modalità dell'interfaccia di sistema ((Power Supply 1.8V) |
| 39 | IM2 ((GND) | Selezionare la modalità dell'interfaccia di sistema ((Ground) |
| 40 | IOVCC | Fornitore di alimentazione 1.8V |
Limite assoluto massimo
| Articolo | Il simbolo. | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 1.6~3.3 | V. |
| Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
| Temperatura di funzionamento | Topr! | - Da 20 a 70 | .C |
| Temperatura di conservazione | Tstg | - Da 30 a 80 | .C |
Caratteristiche di corrente continua (VDD=2,8V,Ta=25.C)
| Articolo | Il simbolo. | Min. | Tipo | Max. | Unità | Condizione di prova |
|
Funzionamento tensione |
VDD | 2.6 | 2.8 | 3.3 | V. | - |
| Corrente di alimentazione | IDD | - | 12 | 15 | mA | VDD = 2,8V, Ta = 25,C |
| Voltaggio di ingresso | HIV | 0.8VDD | - | VDD | V. |
- |
| VIL | 0 | - | 0.2VDD | V. | ||
|
Fuga di input corrente |
IIL | - Uno.0 | - | 1.0 | μA | VIN=VDD o VSS |
Caratteristiche elettro-ottiche della retroilluminazione
| Articolo | Il simbolo. | Minore | TYP | Max. | Unità |
Esame Condizione |
| Tensione di alimentazione | Vf. | - | 19.2 | - | V. | Se=20MA |
| Corrente di alimentazione | Se | - | 20 | mA | - | |
| Voltaggio inverso. | V.R. | - | - | 5 | V. | - |
| Dissipazione di potenza | Pd | - | 384 | - | MW. | - |
| Intensità luminosa per LCM |
- |
- | 300 | - | Cd/m2 | Se=20MA |
| Uniformità per la CML | - | 80 | - | - | % | Se=20MA |
| Colore della retroilluminazione | Bianco | |||||
Caratteristiche ottiche
| - No, no, no, no. | Articolo 1 | Il simbolo. | Condizioni | Specificità | Unità | |||
| Min. | Tipologia | Max. | ||||||
| 1 | Tempo di risposta | Tr+Tf | 25°C | 30 | 35 |
- |
Signora | |
|
2 |
VisualizzazioneAngolo |
Oh, no. | θR |
CR>10 |
80 | - | Deg | |
| θL | 80 | - | Deg | |||||
| Ver. | Θ+ | - | 80 | - | Deg | |||
| - Sì, certo. | - | 80 | - | Deg | ||||
