Dettagli:
|
| prodotto: | LCD TFT IPS da 3,1 pollici | risoluzione: | 480 RGB×800 pixel |
|---|---|---|---|
| Interfaccia: | MIPI a due corsie | Circuito integrato del conducente: | ST7701S |
| Luminosità: | 350 cd/m² (tipico) | Direzione di visualizzazione: | 80° tutte le direzioni (CR ≥ 10) |
| Temp. operativa: | -20 ° C a +70 ° C. | Supporto di tocco: | Interfaccia del ² C di I |
| Dimensioni: | 43,48 × 74,72 × 1,6 mm | Conformità: | Compliance REACH e RoHS |
| Evidenziare: | Display LCD TFT IPS da 3,1 pollici,Modulo display MIPI HD 480×800 |
||

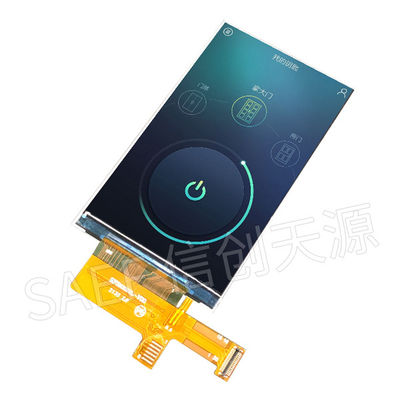

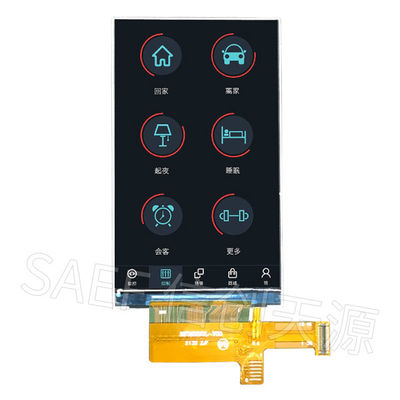

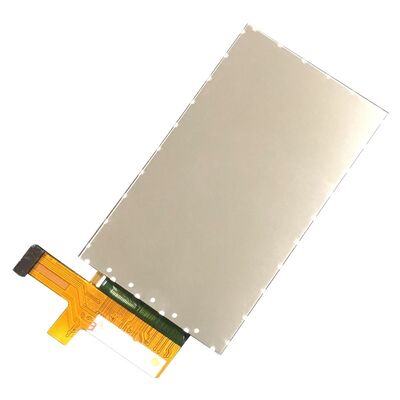

Saef Technology Limited presenta un modulo LCD TFT IPS da 3,1 pollici ad alte prestazioni, progettato per applicazioni che richiedono eccellenti angoli di visione, una riproduzione dei colori coerente e un funzionamento affidabile. Caratterizzato da una risoluzione HD di 480×800, interfaccia MIPI e touch capacitivo opzionale, questo display è ideale per dispositivi medici portatili, strumenti portatili, HMI industriali, controlli per la casa intelligente e sistemi embedded dove spazio, chiarezza e interattività sono fondamentali.
L'angolo di visione di 80° in tutte le direzioni garantisce una minima variazione di colore e una qualità dell'immagine costante da qualsiasi prospettiva—ideale per applicazioni multiutente o di visione fuori asse.
480×800 pixel con supporto a 16,7 milioni di colori offrono testo, grafica e icone nitide. La gamma NTSC fino al 60% offre una rappresentazione dei colori vibrante e accurata.
MIPI a 2 corsie (D-PHY) riduce le EMI, semplifica il layout e consente un funzionamento a basso consumo—perfetto per progetti portatili e alimentati a batteria.
Valutato per -20°C a +60°C, garantendo prestazioni stabili in varie condizioni ambientali, dai pannelli di controllo interni ai dispositivi distribuiti sul campo.
I pin I²C preconfigurati (CTP_INT, CTP_RST, CTP_SDA, CTP_SCL) consentono una facile integrazione di pannelli touch capacitivi per applicazioni interattive.
Consumo di corrente tipico fino a 30 mA in modalità normale e 100µA in standby—ottimizzato per progetti sensibili all'energia.
Le dimensioni del modulo di 43,48 mm × 74,72 mm × 1,6 mm (escluso FPC) consentono l'integrazione in prodotti con spazio limitato senza compromettere l'area di visualizzazione.
Offriamo servizi di progettazione semi-personalizzati—aggiungi touch capacitivo o resistivo, modifica le cornici, regola i punti di montaggio o ottimizza il firmware del display per soddisfare i requisiti del tuo sistema.
Il modulo TFT da 3,1 pollici di Saef affronta le principali sfide ingegneristiche nella progettazione di display embedded:
Supporto dell'integrità del segnale MIPI con corrispondenza dell'impedenza integrata e soppressione del rumore
Linee guida precise per la sequenza di alimentazione per prevenire il latch-up e garantire un'affidabilità a lungo termine
FPC con aree di piegatura rinforzate per connessioni affidabili in progetti compatti o pieghevoli
Codice di inizializzazione dettagliato e diagrammi temporali forniti per un'integrazione software più rapida
Che tu stia sviluppando uno strumento diagnostico portatile, un terminale portatile industriale, un termostato intelligente o un'interfaccia per dispositivi indossabili—questo modulo offre prestazioni costanti e facilità di integrazione.
Supporto incentrato sull'ingegneria: il nostro team fornisce analisi dell'integrità del segnale, personalizzazione del firmware e guida alla progettazione termica.
Prototipazione rapida: i campioni vengono spediti entro 5–7 giorni lavorativi con documentazione completa.
Qualità e tracciabilità: ogni unità viene testata secondo gli standard AQL (Major 0.4, Minor 1.0) e supporta la piena tracciabilità del lotto.
Conformità globale: pronto per ROHS e compatibile con i requisiti del mercato UE/USA.
Dispositivi medici e diagnostici portatili
Terminali portatili industriali e HMI
Pannelli di controllo per la casa intelligente e IoT
Display per dispositivi indossabili
Schermi ausiliari per autoveicoli
Terminali di vendita al dettaglio e pagamento
Pronto per integrare un display ad alte prestazioni?
Contatta il nostro team di vendita tecnica per schede tecniche, rapporti ottici, opzioni per pannelli touch o una consulenza personalizzata sul prodotto. Lasciaci aiutarti a portare chiarezza, affidabilità e interattività al tuo prossimo progetto embedded.
Dimensioni meccaniche
![]()
Definizione dei pin dell'interfaccia
| NO | SIMBOLO | FUNZIONE |
| 1 | GND | Massa di alimentazione |
| 2 | CLKP | MIPI clk |
| 3 | CLKN | MIPI clk |
| 4 | GND | Massa di alimentazione |
| 5 | DATA0P | Dati MIPI |
| 6 | DATA0N | Dati MIPI |
| 7 | GND | Massa di alimentazione |
| 8 | DATA1P | Dati MIPI |
| 9 | DATA1N | Dati MIPI |
| 20 | GND | Massa di alimentazione |
| 11-12 | NC | NC |
| 13 | GND | Massa di alimentazione |
| 14-15 | NC | NC |
| 16 | LEDA | Anodo LED |
| 17 | LEDK | Catodo LED |
| 18 | VDD | Alimentazione per analogico, VDD=2,5V~3,3V. |
| 19 | VDDIO | Alimentazione per logica, VDDIO=1,8V~3,3V. |
| 20-21 | NC | NC |
| 22-23 | GND | Massa di alimentazione |
| 24 | CTP_INT | Uscita di interruzione del pannello touch. |
| 25 | CTP_RST | Ripristino del pannello touch. |
| 26 | CTP_SDA | Dati I2C del pannello touch. |
| 27 | CTP_SCL | Orologio I2C del pannello touch. |
| 28 |
LCM_RST |
Questo segnale ripristinerà il dispositivo e deve essere applicato per inizializzare correttamente il chip. Il segnale è attivo basso. |
| 29 | TE | Il segnale di effetto tearing viene utilizzato per sincronizzare MCU con la scrittura della memoria frame. |
| Cromaticità | GND | Massa di alimentazione |
Valori massimi assoluti
| Articolo | Simbolo | Min. | Max. | Unità | |
| Tensione di alimentazione | Alimentazione | VDD | -0.3 | +4.6 | V |
| Analogico | V | ||||
| IO | IOVDD | -0.3 | +4.6 | V | |
| Tensione di ingresso | Vi | -0.3 | IOVDD+0.3 | V | |
| Temperatura di stoccaggio | T stg | -30 | +80 | ºC | |
| Temperatura di esercizio | T op | -20 | +70 | ºC | |
| Umidità di stoccaggio |
Hstg |
20 | Nota 1 | %RH | |
| Umidità di esercizio | H op | 20 | Nota 1 | %RH | |
Nota 1: 90%RH max, se Ta è inferiore a 50ºC; 60%RH max, se Ta è superiore a 60ºC.
Caratteristiche DC
| Articolo | Simbolo | Min. | Tip. | Max. | Unità | |
| Tensione di alimentazione | Alimentazione | VDD | 2.4 | 2.8 | 3.3 | V |
| Analogico | VCI | 2.4 | 2.8 | 3.3 | V | |
| IO | IOVDD | 1.65 | 1.8/2.8 | 3.3 | V | |
| Tensione di ingresso logica bassa | VIL | -0.3IOVDD | 0.3IOVDD | V | ||
| Tensione di ingresso logica alta | VIH | 0.7IOVDD | IOVDD | V | ||
| Tensione di uscita logica bassa | VOL | 0.2IOVDD | V | |||
| Tensione di uscita logica alta | VOH | 0.8IOVDD | V | |||
| Consumo di corrente | Display normale | Ivdd | Cromaticità | mA | ||
| Modalità standby | Ivdd | 100 | uA | |||
| Frequenza fotogrammi | fFR | % | Hz | |||
Specifiche ottiche
| Retroilluminazione accesa (modalità trasmissiva) | Articolo | Simbolo | Condizione | Specifiche | Unità | |||
| Min. | Tip. | Max. | ||||||
| Luminanza sulla superficie (If =15mA) |
Lv |
Normalmente angolo di visione θX = θY =0º 300 |
350 |
- |
|
Rapporto di contrasto |
||
| CR | - | - | ||||||
| TR | - | 20 | 30 |
TF |
||||
| - | 30 | Cromaticità | ||||||
|
Trasmissivo Rosso |
XR | - |
|
0.660 | 0.675 | - | ||
| 0.300 | 0.315 | 0.330 | - | |||||
| XG | 0.229 | 0.244 | 0.259 | - | ||||
| 0.554 | 0.569 | 0.584 | - | |||||
| XB | 0.128 | 0.143 | 0.158 | - | ||||
| 0.073 | 0.088 | 0.103 | - | |||||
| XW | 0.273 | 0.288 | 0.303 | - | ||||
| 0.293 | 0.308 | 0.326 | - | |||||
|
Angolo Orizzontale |
θX+ Centro |
CR≥10 |
- 80 |
Rapporto NTSC (gamma) |
- |
|||
| 80 | Rapporto NTSC (gamma) | |||||||
|
θY+ - |
80 | Rapporto NTSC (gamma) | ||||||
| 80 | Rapporto NTSC (gamma) | |||||||
| - | % | |||||||
