Dettagli:
|
| Tipo di visualizzazione: | LCD TFT, RGB | Dimensioni dello schermo: | 3.5 pollici |
|---|---|---|---|
| risoluzione: | pixel 320x480 | Direzione di visualizzazione: | 12:00 |
| Interfaccia: | MCU (parallelo a 16 bit) | Tensione operativa: | 2,6 V – 3,3 V (logica) |
| Numero pin: | 32 perni | Connessione: | Collegamento (personalizzabile) |
| Luminanza di superficie: | 200cd/m2 (nits) | Temp operativa.: | -20 ° C a +70 ° C. |
| LED Lifetime: | 40.000 ore | Conformità: | Compliance REACH e RoHS |
| Evidenziare: | Modulo display LCD TFT da 3,5 pollici,Display LCD RGB 320x480 |
||

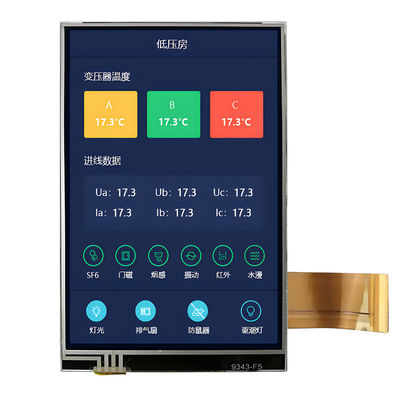

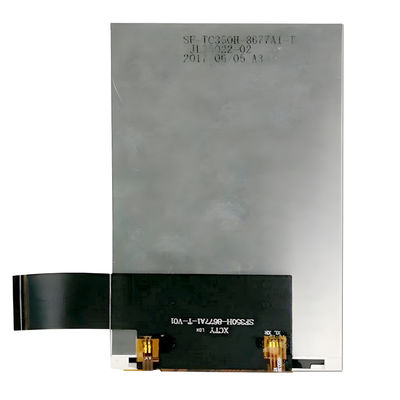

Saef Technology Limited presenta un robusto modulo display LCD TFT da 3,5 pollici, progettato per applicazioni esigenti in cui chiarezza, affidabilità e facilità di integrazione sono fondamentali. Caratterizzato da un pannello RGB 320×480 luminoso, driver ILI9488 e un ampio intervallo di temperature operative, questo display è ideale per HMI industriali, dispositivi medici, cruscotti automobilistici, terminali IoT e strumenti portatili.
✅ Display TFT ad alta risoluzione
320 × 480 pixel RGB offrono testo, grafica e icone nitide con una vera rappresentazione dei colori.
✅ Ampio intervallo di temperature operative
Valutato per -20°C a +70°C, garantendo prestazioni stabili in ambienti difficili, dai reparti di fabbrica ai chioschi esterni.
✅ Interfaccia parallela MCU con driver ILI9488
La semplice interfaccia parallela a 16 bit consente un rapido trasferimento dei dati e una facile integrazione con i comuni microcontrollori (STM32, PIC, AVR, NXP).
✅ Alta luminosità ed eccellente contrasto
La luminosità di 200 cd/m² e il rapporto di contrasto di 700:1 garantiscono una chiara visibilità anche in condizioni di luce ambientale intensa.
✅ Ampio angolo di visione
Angolo di visione orizzontale fino a 45° a sinistra/destra, verticale fino a 35° in alto / 30° in basso, adatto per applicazioni multiutente.
✅ Basso consumo energetico
Corrente logica tipica <5mA, con un efficiente design della retroilluminazione a LED per una maggiore durata della batteria nei dispositivi portatili.
✅ Affidabilità di livello industriale
Testato in condizioni di shock termico, umidità e cicli di temperatura prolungati secondo gli standard di affidabilità del settore.
✅ Opzioni touch e design personalizzabili
Offriamo supporto gratuito per la progettazione semi-personalizzata: aggiungi pannelli touch resistivi o capacitivi, modifica i connettori, regola il firmware o adatta i contorni meccanici alle tue specifiche esatte.
Il modulo TFT da 3,5 pollici di Saef è progettato pensando all'ingegnere di sistema:
Il convertitore DC/DC integrato semplifica la progettazione dell'alimentazione
Diagrammi temporali dettagliati e codice di inizializzazione forniti per una prototipazione più rapida
FPC con area di piegatura rinforzata garantisce connessioni affidabili in design compatti
Disegni meccanici con tolleranze incluse per il montaggio e l'assemblaggio precisi
Che tu stia sviluppando un pannello di controllo industriale, un monitor medico, un display per veicoli o un controller per la casa intelligente, questo modulo offre prestazioni affidabili con un overhead di progettazione minimo.
Competenza tecnica: il nostro team di ingegneri supporta la revisione degli schemi, la messa a punto del firmware e le richieste di personalizzazione.
Prototipazione rapida: campioni disponibili entro 5–7 giorni lavorativi con documentazione completa.
Pronto per il mercato: conforme alle direttive ROHS, REACH e CE per un'entrata senza problemi nei mercati europei e nordamericani.
Qualità garantita: ogni unità viene sottoposta a ispezione AQL secondo MIL-STD-105E Livello II, con AQL dello 0,65% per i difetti maggiori.
HMI industriali e pannelli di controllo
Dispositivi di monitoraggio e diagnostica medica
Display automobilistici e marini
Apparecchiature portatili di test e misurazione
Gateway IoT e pannelli per la casa intelligente
Sistemi POS e chioschi al dettaglio
Pronto a progettare con sicurezza?
Contatta il nostro team di vendita tecnica per schede tecniche, codice di inizializzazione di esempio o una consulenza di progettazione gratuita. Lasciaci aiutarti a integrare un display che soddisfi le tue esigenze esatte.
Dimensioni meccaniche
![]()
Definizione dell'interfaccia pin
| NO. | NOME PIN | I/O | Descrizione |
| 1-2 | K | O | Catodo LED |
| 3-4 | A | O | Anodo LED |
| 5 | NC | - | Imposta aperto |
| 6-7 | GND | I | Terra |
| 8-9 | VCC | I | Alimentazione 2,8 V |
| 10 | NC | - | Imposta aperto |
| 11 | WR | I | Pin di ingresso del segnale di strobo di scrittura |
| 12 | RS | I | Segnale di selezione del registro |
| 13 | CS | I | Pin di ingresso per il segnale di selezione del chip |
| 14 | RD | I | Pin di ingresso del segnale di strobo di lettura |
| 15-30 | DB0-DB15 | I/O | I/O dati display |
| 31 | RESET | I | Segnale di ingresso di reset LCM |
| 32 | GND | I | Terra |
Limite assoluto massimo
| Articolo | Simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 0,3~4,6 | V |
| Tensione di ingresso | Vin | VDD+0,3 | V |
| Temperatura di esercizio | Topr | -20 a 70 | ℃ |
| Temperatura di stoccaggio | Tstg | -30 a 80 | ℃ |
Caratteristiche CC
| Articolo | Simbolo | Min | Tipo | Max | Unità |
|
Funzionamento tensione |
VDD | 2.6 | 2.8 | 3.3 | V |
| Corrente di alimentazione | IDD | - | - | 5 | mA |
| Tensione di ingresso | VIH | 0.8VDD | - | VDD | V |
| VIL | 0 | - | 0.2VDD | V | |
|
Corrente di dispersione in ingresso corrente |
IIL | -1.0 | - | 1.0 | μA |
Caratteristiche elettrico-ottiche della retroilluminazione
| Articolo | Simbolo | MIN | TYP | MAX | UNITÀ |
Test Condizione |
| Tensione di alimentazione | Vf | - | 3.2 | 3.4 | V | If= 120mA |
| Corrente di alimentazione | If | - | 120 | - | mA | - |
| Tensione inversa | Vr | - | - | 5 | V | - |
| Dissipazione di potenza | Pd | - | - | - | mW | - |
| Intensità luminosa per LCM |
- |
200 | - | Cd/m2 | If= 120 mA | |
| Uniformità per LCM | - | - | - | - | % | If=120 mA |
| Colore retroilluminazione | Bianco | |||||
Caratteristiche ottiche
| N. | Articolo | Simbolo | Condizioni | Specifiche | Unità | |||
| Min | Tip | Max | ||||||
| 1 | Tempo di risposta | Tr+Tf | 25℃ |
- |
25 |
- |
Ms | |
| 2 | Trasmittanza (con PL) | T(%) | - | - | 6.1 | - | - | |
|
3 |
Rapporto di contrasto |
Cr |
θ=0, Normale visualizzazione angolo |
500 |
700 |
- |
- |
|
|
4 |
Visualizzazione Angolo |
Oriz. | θR |
CR>10 |
40 | 45 | - |
Grado |
| θL | 40 | 45 | - | |||||
| Ver. | Θ+ | 30 | 35 | - | ||||
| Θ- | 15 | 30 | - | |||||
