Dettagli:
|
| Prodotto: | LCD TFT RGB QVGA da 2,2 pollici | Risoluzione: | 240x320 Pixel |
|---|---|---|---|
| Schermo tattile: | senza touch screen | Direzione di visualizzazione: | 12 in punto |
| Interfaccia: | RGB 18bit | Numero pin: | 39 perni |
| Connessione: | Collegamento | Luminanza di superficie: | 300 CD/M2 |
| Temp operativa.: | -20°C a +70°C | Conformità: | Compliance REACH e RoHS |

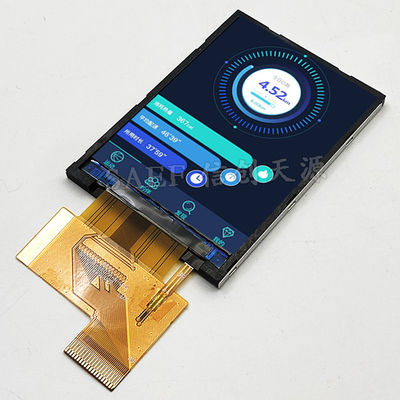

SF-TC220T-8607A-N: Un modulo LCD TFT da 2,2 pollici ad alte prestazioni progettato per l'integrazione versatile di sistemi incorporati
Saef Technology Limited presenta laSF-TC220T-8607A-N, un robusto e versatile2Modulo LCD TFT da 0,2 polliciIl sistema è dotato di una risoluzione QVGA (240x320)ST7789V driver ICQuesto modulo è stato progettato per ingegneri e sviluppatori nel settore dell'informatica e della tecnologia, e offre un'interfaccia parallela flessibile e configurabile (modalità RGB o MCU).Stati Uniti d'America e EuropaL'obiettivo è quello di offrire una visibilità elevata e affidabile per i controlli industriali, i dispositivi medici portatili, le interfacce domestiche intelligenti e i terminali IoT.-20°C a +70°CLa sua portata operativa la rendono una scelta affidabile sia per ambienti commerciali che per ambienti impegnativi.
Approfondimento tecnico: affrontare le sfide fondamentali dell'integrazione
Progettato per risolvere specifici ostacoli di progettazione nei display incorporati:
Flessibilità dell'interfaccia per una corrispondenza ottimale del processore:La forza fondamentale del modulo è la suainterfaccia parallela configurabile. Utilizzando i pin IM[3:0], gli ingegneri possono selezionare traModalità RGB a 16/18 bitper controllori di visualizzazione dedicati ad alta velocità oModalità parallela MCU (serie 8080/6800)Questo risolve il dilemma comune di scegliere un display che corrisponda all'interfaccia nativa del processore host,prevenire la necessità di IC di ponte esterni e semplificare la progettazione dei PCB.
Performance ottica superiore in dimensioni compatte:Con una luminosità tipica di300 nite un rapporto di contrasto di700:1, questo display da 2,2 pollici garantisce un'ottima leggibilità.Direzione di osservazione alle 12è ottimizzato per il tipico montaggio verticale in dispositivi portatili o pannelli di controllo, fornendo un colore e un contrasto coerenti per l'utente primario.
Costruzione robusta per un'affidabilità a lungo termine:Progettato per resistere ai rigori di un funzionamento continuo, il modulo è destinato ad un'ampia gamma diintervallo di temperatura industrialee sottoposti a test di affidabilità completi, compresi il funzionamento ad alta/bassa temperatura, lo shock termico e la resistenza all'umidità.Questo garantisce prestazioni stabili nelle applicazioni dai pavimenti di fabbrica agli interni dell'automobile.
Progettazione di potenza semplificata:Pini di alimentazione logici separati (IOVCC: 1.8V/2.8V) e analogici (VDD: 2.8V) consentono una gestione di potenza fine,contribuire ad ottimizzare il consumo energetico complessivo del sistema, un fattore critico per i dispositivi portatili a batteria.
Applicazioni mirate e potenziale di personalizzazione
Ideale per migliorare l'interazione con l'utente in:
Termini industriali portatili e HMI:Per registratori di dati, apparecchiature di prova portatili e pannelli di controllo in cui è necessario un display chiaro e reattivo in diverse condizioni ambientali.
elettronica di consumo e elettrodomestici intelligenti:Perfetto per telecomandi di fascia alta, interfacce termostatiche, display di apparecchiature audio e gadget per cucine intelligenti che richiedono un'interfaccia utente a colori vivaci.
Automotive Aftermarket & Telematics:Adatto per display montati sul cruscotto, comandi di intrattenimento sul sedile posteriore o strumenti diagnostici nella gamma di temperatura specificata.
Saef Technology: il tuo partner per soluzioni di visualizzazione su misura
Colmare il divario con la personalizzazione:Il vostro progetto richiedefunzionalità di tocco resistivo (RTP) o capacitivo (CTP)Hai bisogno di una lunghezza specifica di FPC, tipo di connettore o luminosità della retroilluminazione?Offriamo servizi di personalizzazione flessibili con bassi MOQPossiamo integrare pannelli touch, modificare le configurazioni, o regolare le specifiche per creare un modulo di visualizzazione che si adatta perfettamente al vostro prodotto, non il contrario.
Supporto alla progettazione per gli ingegneri:Forniamo una documentazione tecnica completa e chiara: descrizioni dettagliate del pinout, specifiche di tempistica dell'interfaccia (temi di installazione/tenuta), linee guida per la sequenza di alimentazione e esempi di codice di inizializzazione.Questo consente al vostro team di ingegneri di integrare rapidamente e con fiducia.
Qualità e conformità per i mercati globali:Fabbricazione a partire daISO 9001:2015Il sistema di qualità certificato e il rispettoRoHS e REACHI nostri moduli sono progettati per soddisfare i severi requisitiMercati nordamericani ed europei, garantendo un percorso agevole verso la certificazione del prodotto finale.
Invito all'azione per gli acquirenti tecnici
Progettato per i decisori:Comprendiamo i criteri che gli ingegneri e gli specialisti degli appalti valutano: specifiche tecniche, dati di affidabilità, flessibilità dei fornitori e costo totale dell'integrazione.
Richiesta di valutazione:Vi invitiamoprogettisti di prodotti, ingegneri integrati e professionisti del sourcingper valutare la SF-TC220T-8607A-N.Contattate il nostro team di vendite tecniche per richiedere campioni, discutere i vostri requisiti specifici di applicazione, o esplorare le opzioni di personalizzazione per il vostro progetto.Scegliete Saef come partner tecnologico impegnato a fornire non solo componenti, ma soluzioni di visualizzazione ottimizzate che portano alla vita la vostra visione del prodotto.
Dimensioni meccaniche
![]()
Definizione dell'interfaccia PIN
| - No, no, no. | Nome PIN | I/O | Descrizione |
| 1 | LEDA | O | Anodo a LED |
| 2 | LEDK | O | Catodo a LED |
| 3 | IOVCC | Io... | Fornitura di alimentazione 2.8V/1.8V Voltaggio |
| 4 | VDD | Io... | Fornitura di alimentazione 2.8V Voltaggio |
| 5 | SDO | Io... | Interfaccia SPI Pin di uscita |
| 6 | TE | Io... | Pin di uscita per effetto lacrime |
| 7-24 | DB17-DB0 | I/O | Visualizzazione dei dati di ingresso/uscita |
| 25 | SDA | Io... | Pin di ingresso dell'interfaccia SPI |
| 26 | Doc. | Io... | Segnale dell' orologio per campionare ogni data |
| 27 | ENABLE | Io... | Segnale di attivazione dati per il funzionamento dell'interfaccia RGB |
| 28 | HSYNC | Io... | Segnale di sincronizzazione orizzontale |
| 29 | VSYNC | Io... | Segnale di sincronizzazione verticale |
| 30 | R & S | Io... | Leggere il pin di ingresso del segnale stroboscopico |
| 31 | WRX | Io... | Scrivere il pin di ingresso del segnale di strobe |
| 32 | DCX | Io... | Segnale di registrazione selezionato |
| 33 | CS | Io... | Pin di ingresso per il segnale di selezione del chip |
| 34 | RISET | Io... | Segnale di ingresso LCM Reset |
| 35 | IM0 | Io... | Selezionare la modalità di interfaccia MCU. |
| 36 | IM1 | Io... | Selezionare la modalità di interfaccia MCU. |
| 37 | IM2 | Io... | Selezionare la modalità di interfaccia MCU. |
| 38 | IM3 | Io... | Selezionare la modalità di interfaccia MCU. |
| 39 | GND | Io... | Terreno |
Limite assoluto massimo
| Articolo | Il simbolo. | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 0.3~4.6 | V. |
| Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
| Temperatura di funzionamento | Topr! | - Da 20 a 70 | °C |
| Temperatura di conservazione | Tstg | - Da 30 a 80 | °C |
Caratteristiche della corrente continua
| Articolo | Il simbolo. | Min. | Tipo | Max. | Unità | Condizione di prova |
|
Funzionamento tensione |
VDD | 2.6 | 2.8 | 3.3 | V. |
- |
| Corrente di alimentazione | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25,C |
| Voltaggio di ingresso | HIV | 0.8VDD | - | VDD | V. |
- |
| VIL | 0 | - | 0.2VDD | V. | ||
|
Fuga di input corrente |
IIL | - Uno.0 |
- |
1.0 | μA | VIN=VDD o VSS |
Lampade di sfondo a LEDCaratteristiche
| Articolo | Il simbolo. | Minore | TYP | Max. | Unità |
Esame Condizione |
| Tensione di alimentazione | Vf. | - | 3.2 | - | V. | Se= 80mA |
| Corrente di alimentazione | Se | - | 80 | - | mA | - |
| Voltaggio inverso. | V.R. | - | - | - | V. | - |
| Dissipazione di potenza | Pd | - | - | - | MW. | - |
| Intensità luminosa per LCM |
- |
- | 300 |
- |
Cd/m2 | Se= 80 mA |
| Uniformità per la CML | - | - | - | - | % | Se=80 mA |
| Colore della retroilluminazione | Bianco | |||||
OpticoCaratteristiche
| - No, no, no, no. | Articolo | Il simbolo. | Condizioni | Specificità | Unità | |||
| Min. | Tipologia | Max. | ||||||
| 1 | Tempo di risposta | Tr+Tf | 25°C |
- |
25 |
- |
Signora | |
| 2 | Trasmittanza (con PL) | T(%) |
- |
- |
6.1 |
- |
- |
|
|
3 |
Tasso di contrasto |
Cr |
θ=0,Normalmente vedere angolo |
500 |
700 |
- |
- |
|
|
4 |
Visualizzazione Angolo |
Oh, no. | θR |
CR>10 |
- | 60 | - |
Deg |
| θL | - | 60 | - | |||||
| Ver. | Θ+ | - | 35 | - | ||||
| - Sì, certo. | - | 45 | - | |||||
