Dettagli:
|
| Prodotto: | Display LCD TFT | Dimensioni dello schermo: | 0.96 pollici (diagonale) |
|---|---|---|---|
| Risoluzione: | 80 (RGB) x 160 pixel | Interfaccia: | SPI (interfaccia periferica seriale) a 4 fili |
| Circuito integrato del conducente: | ST7735S | Luminosità: | 260 cd/m² (tipico) |
| Angolo di visione: | 80° (tutte le direzioni) | Temp operativa.: | -20 ° C a +70 ° C. |
| Dimensioni del modulo: | 13,5 mm (A) x 27,9 mm (V) x 1,5 mm (P) | Tensione di alimentazione: | 2,8 V/3,3 V (VCC), 1,8 V/2,8 V/3,3 V (IOVCC) |
| Retroilluminazione: | 1x LED bianco (20 mA tipico) | Conformità: | ROHS, REACH |

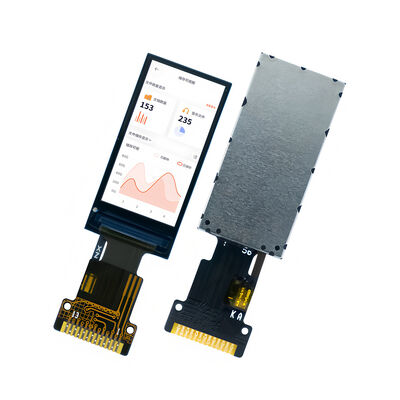

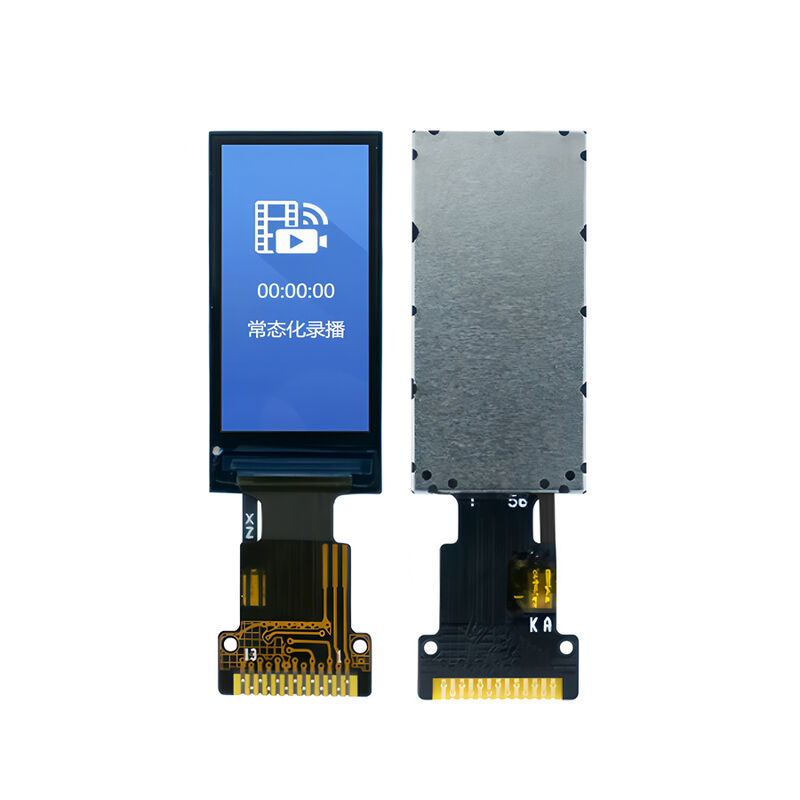

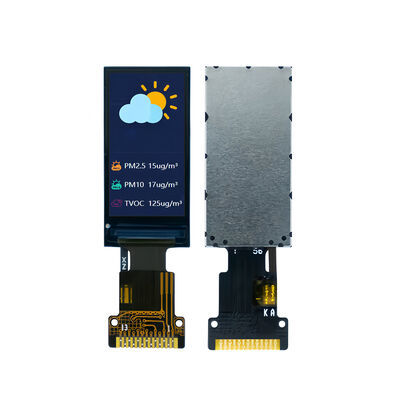

SFTO096JY-7419AN: La Soluzione Definitiva per Display a Colori Ultra-Compatti per Sistemi Embedded con Spazio Limitato
Progettato da Saef Technology Limited, l'SFTO096JY-7419AN definisce il punto di riferimento per i display a colori miniaturizzati. Questo modulo LCD TFT da 0,96 pollici offre una nitida risoluzione di 80x160 all'interno di un ingombro incredibilmente compatto di 13,5 mm x 27,9 mm. Guidato dal popolare IC ST7735S tramite una semplice interfaccia SPI a 4 fili, offre agli ingegneri in USA ed Europa una soluzione di display a colori affidabile e a basso consumo per tecnologia indossabile, sensori IoT, dispositivi medici portatili e controlli industriali compatti dove ogni millimetro cubo conta.
Progettato per l'integrazione dove altri non possono adattarsi:
Massimizzazione del minimo spazio PCB: Con un'area attiva di soli 10,8 mm x 21,7 mm e una profondità totale del modulo di 1,5 mm, questo display risolve la sfida principale di aggiungere un'interfaccia utente a dispositivi delle dimensioni di un francobollo. Permette l'indicazione dello stato a colori, la grafica di base e le letture dei dati dove in precedenza erano possibili solo i LED.
Efficienza adatta ai microcontrollori: L'interfaccia SPI a 4 fili riduce al minimo i requisiti di conteggio dei pin (CS, DC, RESET, SDA, SCL), liberando GPIO critici su microcontrollori (MCU) con risorse limitate come ARM Cortex-M0+ o ESP32. Questo semplifica il routing del PCB e riduce l'overhead del firmware rispetto alle interfacce parallele.
Alta visibilità in un piccolo pacchetto: Nonostante le sue dimensioni, offre un'uscita luminosa di 260 nit con un rapporto di contrasto di 800:1, garantendo una chiara leggibilità in varie condizioni di illuminazione. L'angolo di visione di 80 gradi offre flessibilità nell'orientamento del dispositivo.
Robusto per applicazioni esigenti: Valutato per il funzionamento da -20°C a +70°C e sottoposto a test completi di stress ambientale (cicli termici, vibrazioni, ESD), questo modulo è progettato per resistere ai rigori dell'uso portatile e all'aperto.
Gestione dell'alimentazione semplificata: Tensioni di alimentazione logiche (IOVCC: 1,8 V/3,3 V) e analogiche (VCC: 2,8 V/3,3 V) flessibili, combinate con una singola retroilluminazione a LED a bassa corrente, facilitano l'integrazione in architetture di sistema a basso consumo.
Ideale per il tuo micro-dispositivo di prossima generazione:
Elettronica indossabile e monitor sanitari (braccialetti fitness, patch intelligenti): Fornisce feedback utente essenziale con un impatto minimo sulle dimensioni e sull'alimentazione.
Sensori IoT industriali e strumenti portatili: Per la visualizzazione di letture in tempo reale, menu di configurazione o codici di stato su apparecchiature diagnostiche portatili.
Interfacce elettroniche di consumo (casa intelligente, dispositivi audio): Aggiunge feedback premium a telecomandi compatti, tracker Bluetooth o controlli di elettrodomestici intelligenti.
Dispositivi medici e diagnostici portatili: Adatto per monitor compatti in cui è necessario visualizzare dati numerici vitali o semplici forme d'onda.
Saef Technology: Il tuo partner per soluzioni di display miniaturizzate
Personalizza in base alle tue esigenze esatte: Hai bisogno di una versione touch-enabled (RTP o PCAP) per micro-interfacce interattive? Richiedi un connettore o un orientamento FPC diverso? Siamo specializzati in personalizzazioni a basso MOQ e design semi-personalizzati per adattare questa piattaforma da 0,96 pollici alle tue specifiche esigenze meccaniche ed elettriche.
Progettato per una produzione affidabile: Il modulo è sottoposto a ispezione AQL secondo MIL-STD-105E, garantendo una qualità costante per la produzione in volume. Forniamo un supporto completo per l'integrazione: riferimenti schematici, librerie di driver e file meccanici 2D/3D precisi.
Una catena di approvvigionamento affidabile per i mercati globali: In qualità di produttore certificato ISO, i nostri prodotti sono progettati per soddisfare la conformità EU RoHS e REACH, facilitando una facile integrazione nei prodotti destinati ai mercati nordamericani ed europei.
Garanzia tecnica per gli ingegneri
Affidabilità comprovata: Test di affidabilità completi convalidano le prestazioni in condizioni di stress termico, meccanico e ambientale.
Documentazione incentrata sull'ingegnere: Forniamo schede tecniche chiare, sequenze di inizializzazione e note applicative per accelerare la fase di prototipazione da giorni a ore.
Campioni e supporto pronti: Invitiamo ingegneri hardware embedded, progettisti di prodotti e specialisti degli approvvigionamenti a valutare l'SFTO096JY-7419AN. Contatta il nostro team di vendita tecnica per richiedere campioni, discutere le tue idee di personalizzazione o ottenere un preventivo specifico per il progetto. Collabora con Saef per superare i vincoli di dimensioni senza compromettere le capacità di visualizzazione o l'affidabilità del fornitore.
Dimensioni meccaniche
![]()
Definizione dell'interfaccia pin
| Pin.No | Simbolo | Descrizione |
| 1 | TP0 | Interfaccia TP |
| 2 | TP1 | Interfaccia TP |
| 3 | SDA |
Ingresso dati seriali |
| 4 | SCL |
Pin di clock seriale. |
|
5 |
D/C |
Pin di selezione registro D/C=’ 1’: Dati display. D/C=’0’: Dati comando. |
| 6 | RESET |
Pin di reset LCM |
| 7 | CS |
Pin di selezione chip (“Low” abilitato) |
| 8 | GND | Massa |
| 9 | NC | PIN vuoto |
| 10 | VCC |
Alimentazione per Analogico (2.8V-3.3V) |
| 11 | LEDK |
Catodo della retroilluminazione |
| 12 | LEDA |
Anodo della retroilluminazione |
| 13 | GND | Massa |
Valori massimi assoluti
| Parametro | Simbolo | Min | Max | Unità |
| Tensione di alimentazione logica | IOVCC | -0.3 | 4.6 | V |
| Tensione di alimentazione analogica | VCC | -0.3 | 4.6 | V |
| Temperatura di esercizio | Top | -20 | 70 | ℃ |
| Temperatura di stoccaggio | Tst | -30 | 80 | ℃ |
| Umidità | RH |
-- |
90%(Max60C) | RH |
Caratteristiche elettriche
| Parametro | Simbolo | Min | Typ | Max | Unità |
| Tensione di alimentazione logica | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Tensione di alimentazione analogica | VCC | 2.6 | 2.8 | 3.3 |
-- |
| Corrente di ingresso | Idd |
-- |
20 |
-- |
mA |
Caratteristiche dell'unità di retroilluminazione
| Articolo | Simbolo | Min | Typ | Max | Unità |
| Tensione diretta | Vf | 3.0 | 3.2 | 3.4 | V |
| Corrente diretta | If |
-- |
20 |
-- |
mA |
| Durata operativa |
-- |
20000 | 30000 |
-- |
Hrs |
| Luminosità superficiale |
-- |
-- |
260 |
-- |
cd/m2 |
