Dettagli:
|
| Prodotto: | Display LCD TFT con RTP | Dimensioni dello schermo: | 2,4 pollici (diagonale) |
|---|---|---|---|
| Risoluzione: | 240 (RGB) x 320 pixel (QVGA) | Tecnologia del panel: | IPS (In-Plane Switching) |
| Circuito integrato del conducente: | ST7789V | Interfaccia: | MCU parallelo a 8 bit (compatibile con la serie 8080) |
| Touchscreen: | Pannello touch resistivo a 4 fili (RTP) | Luminosità (tipica): | 250 CD/M² |
| Temperatura operativa: | -20 ° C a +70 ° C. | Angolo di visione: | 80° / 80° / 80° / 80° (visione ampia IPS) |
| Conformità: | Compliance REACH e RoHS | Pacchetto: | FPC con connettore |

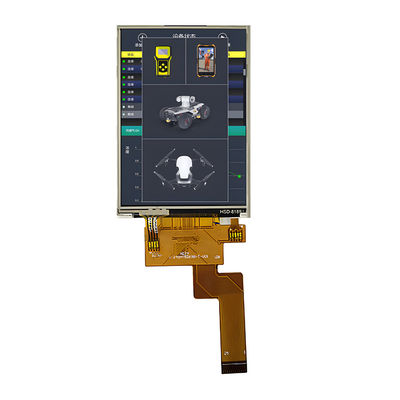

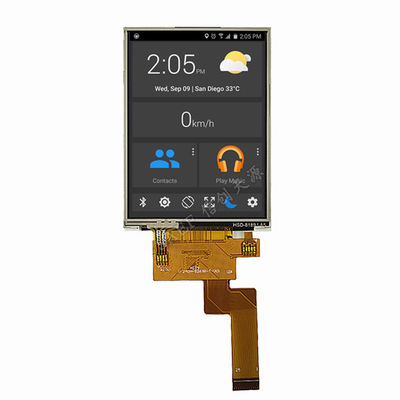

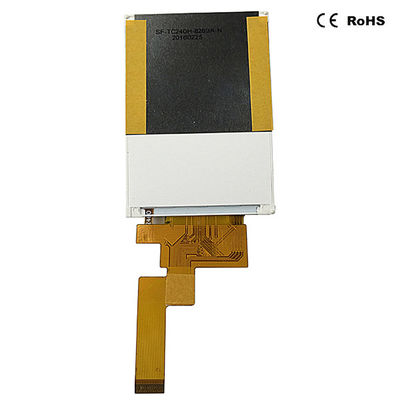

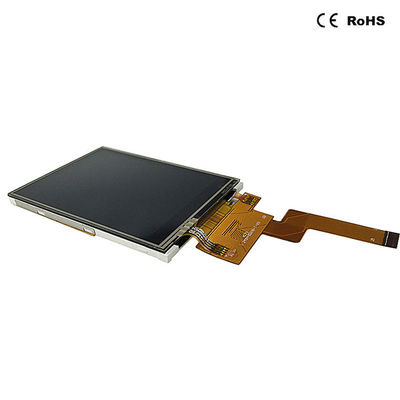

SF-TC240H-8269B-T: un modulo LCD TFT IPS da 2,4 pollici compatto e affidabile ottimizzato per sistemi embedded e applicazioni HMI
Progettato da Saef Technology Limited, SF-TC240H-8269B-T è un modulo LCD TFT da 2,4 pollici ad alta visibilità con tecnologia IPS per ampi angoli di visione e un pannello touch resistivo (RTP) a 4 fili integrato. Con la sua risoluzione QVGA 240x320, la semplice interfaccia parallela MCU a 8 bit e un robusto intervallo operativo da -20°C a +70°C, questo modulo è la soluzione di visualizzazione ideale per gli ingegneri negli Stati Uniti e in Europa che progettano dispositivi medici portatili, terminali portatili industriali, elettrodomestici di consumo e dashboard IoT dove spazio, costi e affidabilità sono fondamentali.
Affrontare le principali sfide di progettazione nello sviluppo di dispositivi compatti:
Leggibilità superiore da qualsiasi angolazione: la tecnologia del pannello IPS garantisce colori e contrasto uniformi su un cono di visualizzazione di 80 gradi in tutte le direzioni. Ciò risolve il problema comune dell'inversione dell'immagine o dello spostamento del colore quando gli operatori visualizzano strumenti portatili o pannelli fissi da angolazioni non perpendicolari.
Integrazione semplificata per microcontroller: l'interfaccia parallela MCU diretta a 8 bit (compatibile con la serie 8080) e il driver IC ST7789V eliminano la necessità di convertitori di protocollo complessi. Gli ingegneri possono collegarlo direttamente a un'ampia gamma di microcontrollori a basso costo (ARM Cortex-M, ecc.), riducendo significativamente i costi della distinta base e la complessità del firmware rispetto ai display solo SPI o basati su MIPI.
Ingresso tattile collaudato ed economico: il pannello tattile resistivo (RTP) a 4 fili integrato offre un input affidabile a tocco singolo con una durata di 1.000.000 di tocchi, funziona con uno stilo o un guanto ed è immune ai tocchi accidentali di liquidi o detriti: una scelta pratica per molti ambienti industriali e medici in cui il tocco capacitivo potrebbe non essere adatto.
Costruito per l'affidabilità a lungo termine: sottoposto a test operativi di alta/bassa temperatura e umidità per 120 ore, il modulo è progettato per resistere. La retroilluminazione a LED offre luminosità regolabile e buona uniformità, garantendo prestazioni a lungo termine in diverse condizioni di illuminazione ambientale.
Fattore di forma salvaspazio: con un profilo compatto di 60,26 mm x 42,72 mm x 3,4 mm e una connessione tramite un singolo FPC, massimizza lo spazio disponibile per i componenti elettronici principali, una considerazione fondamentale per la progettazione di dispositivi portatili e indossabili.
Ideale per risolvere le sfide dell'interfaccia in:
Strumenti portatili industriali e apparecchiature di prova (focus USA/Germania): per registratori di dati, multimetri e scanner portatili dove una chiara visibilità in condizioni di luce intensa e un input tattile affidabile compatibile con i guanti sono essenziali.
Dispositivi di monitoraggio medico e benessere: adatti per monitor pazienti, pompe per infusione e strumenti diagnostici che richiedono un'interfaccia robusta e facile da pulire che funzioni in modo affidabile in ambienti clinici.
Controlli per la casa intelligente ed elettronica di consumo: perfetti per interfacce termostati, tastiere di pannelli di sicurezza e display di elettrodomestici dove è necessaria un'interfaccia touch economica e facile da usare.
Saef Technology: il tuo partner per display flessibili
Adattati alle tue precise esigenze: hai bisogno di una versione senza touch (RTP) per ridurre i costi? O hai bisogno di un'interfaccia diversa per il controller touch? Offriamo personalizzazione flessibile e opzioni con MOQ basso per adattare questo modulo da 2,4 pollici ai requisiti specifici del tuo progetto, accelerando il time-to-market.
Progettato per la produzione: il modulo è sottoposto a ispezione AQL secondo MIL-STD-105E Livello II, garantendo una qualità costante per la linea di produzione. Viene fornita una documentazione completa, inclusi disegni meccanici precisi, definizioni di piedinatura ed esempi di codici di inizializzazione, per semplificare il layout PCB e lo sviluppo del software.
Fornitura affidabile per i mercati globali: in qualità di produttore certificato ISO, Saef garantisce che i prodotti siano costruiti per soddisfare gli standard internazionali, fornendo una catena di fornitura affidabile per gli OEM nel Nord America e nell'Unione Europea.
Garanzia tecnica e passaggi successivi
Robusta base di qualità: prodotto secondo un rigoroso sistema di gestione della qualità, con test di affidabilità completi che convalidano le prestazioni in caso di stress ambientali.
Supporto incentrato sugli ingegneri: forniamo i dati tecnici necessari per un'integrazione sicura. Il nostro team comprende le sfide della progettazione integrata ed è pronto a supportare la fase di prototipazione.
Valuta per il tuo progetto: invitiamo ingegneri di sistemi integrati, progettisti di prodotti e professionisti degli approvvigionamenti a valutare SF-TC240H-8269B-T. Contattaci oggi per richiedere campioni, discutere le possibilità di personalizzazione o ottenere un preventivo competitivo. Scegli Saef come partner espositivo che combina prestazioni comprovate con la flessibilità necessaria per soddisfare la tua visione di design unica.
Dimensioni meccaniche
![]()
![]()
Definizione dell'interfaccia pin
| NO. | NOME PIN | I/O | Descrizione |
| 1 | LED_K | O | Catodo del LED |
| 2 | LED_A | O | Anodo LED |
| 3 | GND | IO | Terra |
| 4 | VCC | IO | Tensione di alimentazione 2,8 V |
| 5 | IOVCC | IO | Tensione di alimentazione 2,8 V/1,8 V |
| 6 | FMARK | O | Perno di uscita con effetto a strappo |
| 7 | /CS | IO | Pin di ingresso per il segnale di selezione del chip |
| 8 | RESET | IO | LCM Resetta il segnale di ingresso |
| 9 | RS | IO | Registra il segnale selezionato |
| 10 | /WR | IO | Scrivere il pin di ingresso del segnale stroboscopico |
| 11 | /RD | IO | Leggere il pin di ingresso del segnale stroboscopico |
| 12 | GND | IO | Terra |
| 13-20 | DB7-DB0 | I/O | Visualizza I/O dati |
| 21 | GND | IO | Terra |
| 22 | XR | O | Perno del pannello a sfioramento |
| 23 | Sì | O | Perno del pannello a sfioramento |
| 24 | XL | O | Perno del pannello a sfioramento |
| 25 | YU | O | Perno del pannello a sfioramento |
Limite massimo assoluto
| Articolo | Simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 1.6~3.3 | V |
| Tensione in ingresso | Vin | VDD+0,3 | V |
| Temperatura operativa | Topr | -20-70 | °C |
| Temperatura di conservazione | Tstg | -30-80 | °C |
Caratteristiche CC
| Articolo | Simbolo | minimo | Tipo | Massimo | Unità | Condizione di prova |
|
Operativovoltaggio |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| Fornire corrente | IDD | - | - | 5 | mA | VDD=2,8 V,Ta=25°C |
| Tensione in ingresso | VIH | 0,8 VDD | - | VDD | V |
- |
| VIL | 0 | - | 0,2 VDD | V | ||
|
Perdita di ingressoattuale |
IL | -1.0 | - | 1.0 | μA | VIN=VDD o VSS |
Caratteristiche Elettriche-ottiche della retroilluminazione
| Articolo | Simbolo | MINIMO | TIP | MASSIMO | UNITÀ |
Test Condizione |
| Tensione di alimentazione | Vf | 3.0 | 3.2 | 3.4 | V | Se=80mA |
| Corrente di alimentazione | Se | - | 80 | - | mA | - |
| Tensione inversa | Vr | - | - | 5 | V | - |
| Dissipazione di potenza | Pd | - | - | mW | - | |
| Intensità luminosa per LCM |
- |
- | 250 | - | Cd/m2 | Se=80mA |
| Uniformità per LCM | - | 80 | - | - | % | Se=80mA |
| Colore retroilluminazione | Bianco | |||||
Specifiche del pannello touch resistivo
| Articolo | Simbolo | minimo | Tipo. | Massimo. | unità | Osservazione |
| Trasparenza | - | - | 82 | - | % | JIS K-7105 |
| Foschia | - | - | 1 | - | % | JIS K-7105 |
| Durezza della superficie | - | - | 3 | - | H | 150gf45° |
| Forza di pelatura dell'FPC | - | 5 | - | N | Verso l'alto di 90° | |
| Piegatura dell'FPC | - | - | 3 | - | ciclo | R= 1,0, 90° |
| Forza di ingresso | - | - | 50 | fidanzata | - | |
| Tensione nominale | Tocco V | 7 | V | DC | ||
| Resistenza dell'asse X | Rx | 300 | 900 |
PIN dell'FPC |
||
| Resistenza dell'asse X | Ry | 200 | 500 | |||
| Linearità | - | - | ±1,5 | ±2,0 | % | - |
| Chiacchiere | - | - | - | 20 | SM | - |
| Resistenza di isolamento | Ri | 10 | - | - | MΩ | - |
| Note Vita | - | 100.000 | - | - | Volte | - |
| Inserisci la vita | - | 1.000.000 | - | - | Volte | - |
