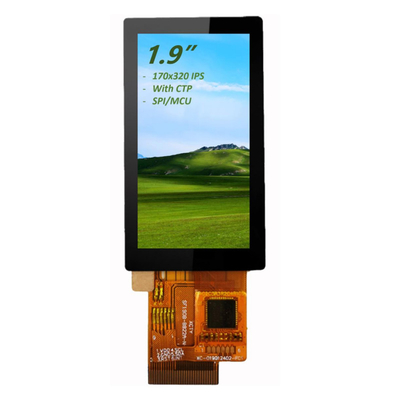

Display LCD TFT IPS da 1,9" | Interfaccia SPI/Parallela 176x320 | Driver ST7789P3 | Industriale -20℃~70℃

Display LCD TFT IPS da 1,9" | Interfaccia SPI/Parallela 176x320 | Driver ST7789P3 | Industriale -20℃~70℃
Display LCD TFT IPS da 1,9" | Interfaccia SPI/Parallela 176x320 | Driver ST7789P3 | Industriale -20℃~70℃ Display LCD TFT IPS da 1,9" | Interfaccia SPI/Parallela 176x320 | Driver ST7789P3 | Industriale -20℃~70℃ Display LCD TFT IPS da 1,9" | Interfaccia SPI/Parallela 176x320 | Driver ST7789P3 | Industriale -20℃~70℃ Display LCD TFT IPS da 1,9" | Interfaccia SPI/Parallela 176x320 | Driver ST7789P3 | Industriale -20℃~70℃

Grande immagine :  Display LCD TFT IPS da 1,9" | Interfaccia SPI/Parallela 176x320 | Driver ST7789P3 | Industriale -20℃~70℃

Dettagli:
Luogo di origine: ShenZhen / Cina
Marca: SAEF
Certificazione: ISO9001 / ISO14000
Numero di modello: SF-TC190B-8922A-CT1
Termini di pagamento e spedizione:
Quantità di ordine minimo: 3 unità (negoziabile per ordini campioni)
Prezzo: USD$4 – $5.00 / unit (FOB Shenzhen, based on order quantity)
Imballaggi particolari: Scatola di cartone pronta per l'esportazione
Tempi di consegna: 1 ¢ 5 settimane dopo la conferma dell'ordine
Termini di pagamento: T/T 50% di deposito, 50% prima della spedizione
Capacità di alimentazione: 3,000, 000 unità / mese

Display LCD TFT IPS da 1,9" | Interfaccia SPI/Parallela 176x320 | Driver ST7789P3 | Industriale -20℃~70℃

descrizione
Dimensione della schermata: 1.9 pollici (48,26 mm di diagonale) Risoluzione: 176 (H) × 320 (V) pixel
Tecnologia: IPS TFT (Normalmente Nero) Interfaccia: Modalità doppia (SPI + Parallelo a 8 bit 8080)
IC del driver: ST7789P3 (Supporta 262K colori) Luminosità: 350 cd/m2 (nits)
Temperatura di funzionamento: -20°C a +70°C (Grado Industriale) Lampade di sfondo: LED, tipo 80mA. 40.000 ore di vita.
Alimentazione: Analog 2.5V-3.3V. NTSC Color Gamut:: 55% (CIE 1931)
Pannello tattile: Pannello sensoriale: opzionale (struttura G+F, IC I2C, CST816D) Rispetto: Compatibile con REACH e RoHS e privo di alogeni
Evidenziare:

1Display LCD IPS TFT da 0

,

9 pollici

,

LCD parallelo SPI ST7789P3

Prestazioni di livello industriale per applicazioni esigenti

L'SFTO190JY-7267A-CT è un modulo LCD TFT IPS da 1,9 pollici progettato per controlli industriali, dispositivi medici e strumentazione portatile. Dotato di un driver ST7789P3 e tecnologia IPS hard-screen, offre ampi angoli di visione di 178°, un rapporto di contrasto di 900:1 e una gamma di colori NTSC del 55% – garantendo una visibilità affidabile in ambienti estremi (-20°C a +70°C).



Elementi chiave di differenziazione per i progettisti

(1) Flessibilità a doppia interfaccia

  • Supporta sia interfacce SPI (4 fili) che parallele a 8 bit 8080 per una perfetta integrazione con ARM Cortex-M/R, Raspberry Pi Pico e altre piattaforme embedded.

  • Pin dedicati per il driver della retroilluminazione a corrente costante (LED+/LED-) estendono la durata a 40.000 ore (Pagina 8).

(2) Costruzione robusta

  • Convalidato tramite stoccaggio a -30°C~80°C, protezione ESD ±8kV e test di caduta da 60 cm (conforme a IEC 60068-2-32).

  • Vetro di copertura chimicamente rinforzato opzionale (≥6H di durezza) con trasmissione della luce ≥85% (Pagina 5).

(3) Prestazioni ottiche di precisione

  • Area attiva: 22,7 × 42,72 mm | Passo pixel: 0,1335 mm | Matrice a strisce verticali RGB.

  • Punto di bianco calibrato in fabbrica (CIE 1931 x=0,302/y=0,325) per accuratezza del colore medicale/industriale (Pagina 12).



Risorse di ingegneria

  • Codice di inizializzazione pre-testato per piattaforme STM32/Arduino (Pagine 18-19).

  • Disegni meccanici, diagrammi temporali e rapporti di test ottici (standard BM-7) disponibili.

  • Soluzione multi-touch opzionale (IC CST816D tramite I²C) con laminazione OCA.



Garanzia di conformità UE/USA

◾ Soddisfa le direttive RoHS (UE 2015/863), REACH SVHC e Halogen-Free.
◾ L'imballaggio è conforme ai mandati di riciclabilità UE 2025/40 (in vigore dal 2026).





Dimensioni meccaniche

Display LCD TFT IPS da 1,9" | Interfaccia SPI/Parallela 176x320 | Driver ST7789P3 | Industriale -20℃~70℃ 0



Informazioni sul prodotto



Caratteristiche Dettagli Unità
Dimensione display (diagonale) 1.9’’ Pollici
Tipo LCD IPS TFT -
Modalità di visualizzazione Normalmente nero -
Risoluzione 170 RGB(H) x 320(V) Pixel
Direzione di visualizzazione TUTTI -
Dimensione modulo 25(L) x 49,33(A) x 2,11(T) mm
Area attiva 22,7(L) x 42,72(A) mm
Dimensione pixel 0,1335(L) x 0,1335(A) mm
Disposizione dei colori Striscia verticale RGB -
Interfaccia SPI/Parallela -
Colori del display 262K -
Driver IC ST7789P3 -
Con o senza pannello touch Senza -
Temperatura di esercizio -20℃~70℃
Temperatura di stoccaggio -30℃~80℃
Luminosità superficiale 350 cd/m2





Specifiche CTP



Categoria Parametro Specifiche

Generale

Struttura Vetro di copertura + Film sensore ITO (G+F)
  Dimensione del contorno 31,0 (A) x 55,33 (V) x 3,64 (T) mm
  Rinforzo della lente di copertura Rinforzato chimicamente
  Durezza della superficie della lente di copertura ≥6H (Durezza della matita)
  Tasso di trasmissione della luce ≥85%
  Temperatura di esercizio -20℃ ~ +70℃, ≤90% RH
  Temperatura di stoccaggio -30℃ ~ +80℃, ≤90% RH

Elettrico

Interfaccia I2C
  Touch IC CST816D
  Tensione di alimentazione (VDD) 2,8 V ~ 3,3 V
  Resistenza host (SDA/SCL) Configurabile sulla scheda principale
  Punto di contatto Tocco singolo, multi-touch opzionale
Ambientale Condizioni operative Personalizzabile

Superficie

Proprietà

Inchiostro superficiale Tipo trasparente
  Trattamento superficiale Personalizzabile
  Laminazione LCD-TP AIR, incollaggio OCA opzionale
Conformità Standard dei materiali Conforme a RoHS e Halogen-Free





Valori massimi assoluti



Articolo Simbolo Min. Max. Unità
Tensione di alimentazione logica IOVCC -0,3 4,0 V
Tensione di alimentazione analogica VCC -0,3 4,6 V
Temperatura di esercizio Top -20 70
Temperatura di stoccaggio Tst -30 80





Caratteristiche DC



Articolo Simbolo Min. Tip. Max. Unità
Tensione di alimentazione analogica VCC 2,5 2,75 3,3 V
Tensione di alimentazione logica IOVCC 1,65 1,8 3,3 V
Tensione alta in ingresso VIN 0,7*IOVCC - IOVCC V
Tensione bassa in ingresso VIL GND - 0,3*IOVCC V
Tensione alta in uscita VOH 0,8*IOVCC - IOVCC V
Tensione bassa in uscita VOL GND - 0,2*IOVCC V
Corrente in ingresso IIN - 20 - mA





Caratteristica retroilluminazione



Articolo Simbolo Min. Tip. Max. Unità
Tensione diretta VF - 3,2 - V
Corrente diretta IF - 80 - mA
Dissipazione di potenza Pd - 256 - mW
Durata LED (25 ºC) - 30000 40000 - Ore





Definizioni dei pin



Pin.No Simbolo Descrizione
1 GND Massa
2 VCC Alimentazione per l'analogico
3 IM2



IM1 IM2 Modalità interfaccia
0 0 80-8bit
1 1 4-line



4 IM1
5 RESET Pin di reset LCM
6 CS Pin di selezione chip (“Basso” abilita)
7 DC/SCL Pin di clock seriale.
8 WR/RS Pin di selezione registro.
9 RD Abilita lettura nell'interfaccia parallela MCU 8080.
10 SDA Pin di ingresso/uscita interfaccia SPI
11-18 DB0-DB7 Bus dati interfaccia parallela MCU.
19 SDO Pin di uscita interfaccia SPI.
20 LED+ Anodo retroilluminato
21-24 LED- Catodo retroilluminato
25 GND Massa
26-29 NC NC
30 GND Massa

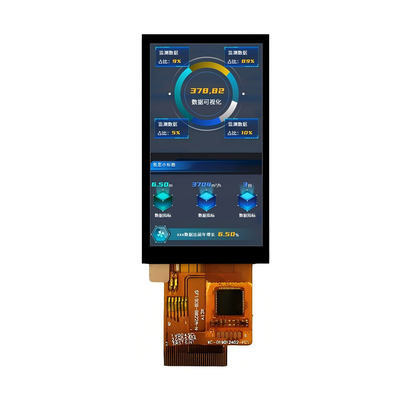

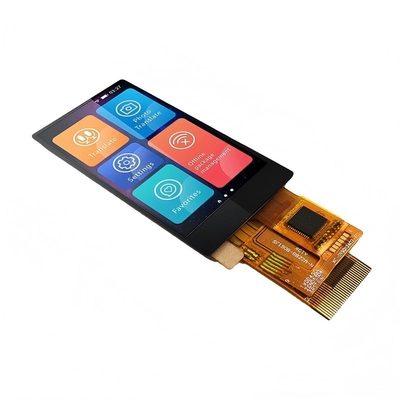

Immagine del prodotto

Display LCD TFT IPS da 1,9" | Interfaccia SPI/Parallela 176x320 | Driver ST7789P3 | Industriale -20℃~70℃ 1Display LCD TFT IPS da 1,9" | Interfaccia SPI/Parallela 176x320 | Driver ST7789P3 | Industriale -20℃~70℃ 2
