Dettagli:
|
| Dimensione della schermata: | 1.09 pollici Circolare | Risoluzione: | 240×240 pixel |
|---|---|---|---|
| Interfaccia: | SPI 4-Wire (SCL/SDA/CS/RS) | Profondità del colore: | colori 262K |
| IC del driver: | GC9A01 (GRAM integrata) | angolo di visione: | 85° in tutte le direzioni |
| Luminanza superficiale: | 400 cd/m2 | Temperatura operativa.: | da -20°C a +70°C |
| Temperatura di stoccaggio.: | -30°C a +80°C | Tensione di funzionamento: | Logica: 1.65-3.3V (IOVCC) |
| Tempo di risposta: | 30ms (Tr+Tf tipico) | Rispetto: | REACH, RoHS e senza alogeni |
TFT rotondo ultracompatto per dispositivi indossabili e IoT
L'SFTO109JY-7337AN è un modulo LCD TFT circolare da 1,09 pollici progettato per applicazioni limitate dallo spazio come smartwatch, sensori medici e interfacce IoT industriali.Con risoluzione 240×240 e colori 262K azionati dal controller GC9A01, fornisce grafica nitida e consuma una potenza molto bassa (modalità di riposo a gamma μA).
Principali vantaggi tecnici
L'integrazione semplificata con ARM Cortex-M, ESP32 e Raspberry Pi Pico MCU sfrutta la GRAM incorporata per ridurre il carico del processore host.
Specifiche critiche per la progettazione incorporata
Conformità e garanzia della qualità
Per gli ingegneri di progettazione:Scarica i diagrammi di tempistica SPI, il codice di inizializzazione di Arduino e i rapporti di test ottici nel foglio dati completo.
Dimensioni meccaniche del contorno
![]()
Specificità generale
| Articolo 2 | Specificità | Unità |
| Elemento di azionamento | a-Si TFT | - |
| Dimensione del contorno LCM | 30.59 (H) x 32.98 (V) | mm |
| Area attiva | 27.79 (H) x 27.79 (V) | mm |
| Numero di pixel | 240 ((H) X240 ((V) | pixel |
| Disposizione dei pixel | RGB Striscia verticale | - |
| Pitch dei pixel | 0.1158 x 0.1158 | mm |
| Colore di visualizzazione | 262k | colore |
| Direzione di visione | Tutti | - |
| Controller / driver | GC9A01 | - |
| Interfaccia dati | SPI 4W | - |
| Lampade di sfondo | 2 LED bianchi | - |
| Peso | TBD | g |
Classificazione massima assoluta
| Caratteristiche | Il simbolo | Un minuto. | Tipologia | - Max, ti prego. |
Unico t |
|
Tensione di alimentazione |
IOVCC | - Zero.3 | - | 4.6 | V. |
| VCI | - Zero.3 | - | 4.6 | V. | |
| Porta TFT A tensione | VGH | - Zero.3 | - | 27 | V. |
| TFT Gate Off voltage | VGL | - Zero.3 | - | 27 | V. |
| Corrente di retroilluminazione | Se | - | 40 | mA | |
| Temperatura di funzionamento | TOPR | - Venti | + 70 | °C | |
| Temperatura di conservazione | TSTG | - Trenta | + 80 | °C | |
| Umidità | RH | - | 90 | % |
Caratteristiche della corrente continua
| Caratteristiche |
Sim bol |
Un minuto. | Tipo. | - Max, ti prego. | Unità | Nota |
| Voltaggio di alimentazione 1 |
IOVC C |
1.65 | 1.8 | 3.3 | V. | |
| Tensione di alimentazione 2 | VCI | 2.5 | 2.8 | 3.3 | V. | |
| Portatore di porta ad alta tensione | VGH | 12 | - | 13 | V. | |
| Portatore a bassa tensione | VGL | - 11 | - | - 18 anni. | V. | |
|
Consumo corrente |
IDD | - | TBD | - | mA | Modalità normale |
|
IDD-SL EEP |
TBD | UA | Modalità di riposo | |||
| Voltaggio d'ingresso | VIL | GND | - | 0.3IOVCC | V. |
IOVCC = 1,65 3.3 |
| Voltaggio d'ingresso | HIV | 0.7IOVCC | - | IOVCC | V. | |
| Voltaggio di uscita | VoL | GND | - | 0.2IOVCC | V. | IOL= 1mA |
| Voltaggio di uscita | VoH | 0.8IOVCC | - | IOVCC | V. | IOH=-1mA |
Caratteristiche dell'unità di retroilluminazione
| Caratteristiche | Il simbolo | Condizione | Un minuto. | Tipo | - Max, ti prego. | Unità |
| Voltaggio in avanti | Vf | IL=40mA | - | 2.8 | 3.0 | V. |
| Corrente in avanti | IL | - | 40 | - | mA | |
| Luminanza | Lv | IL=40mA | - | 450 | - Non lo so. | cd/m2 |
| Tempo di vita del LED | - | IL=40mA | 20,000 | 25,000 | - Non lo so. | Ora |

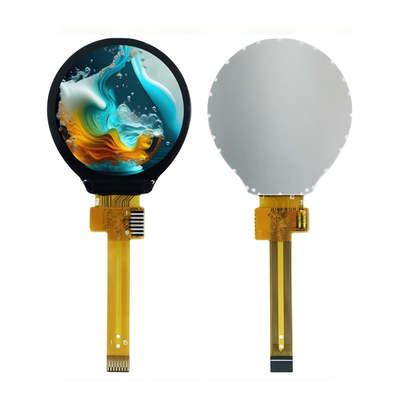

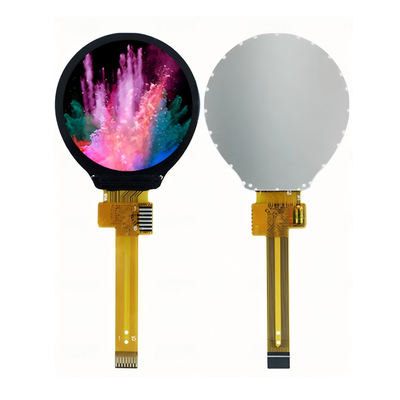

Immagine del prodotto
![]()
![]()
