Dettagli:
|
| Dimensione dello schermo: | 23,8 pollici diagonale | Risoluzione: | 1920×1080 pixel (RGB) |
|---|---|---|---|
| Luminosità: | 350 Cd/m2 | Interfaccia: | LVDS (2 porte, 8 bit) |
| Gamma di colori: | 72% NTSC | Profondità del colore: | 16.7 milioni di colori (6-bit Hi-FRC) |
| Gli angoli di vista: | Ampio angolo di visione (bassa riflessione) | Temperatura di stoccaggio.: | 0°C a +50°C |
| Temperatura operativa.: | -20°C a +60°C | Alimentazione: | 5V di corrente continua (4.5V ∼5.5V) |
| Tecnologia tattile: | Pannello sensoriale capacitivo | durata della retroilluminazione: | 50,000 ore (LED, @ 25°C) |
| Durezza superficiale: | ≥6H (Antiriflesso, Haze 10%) | Rapporto di contrasto: | 800:1 (Tipico) |
| Opzioni IC: | EETI, EXC3189 | Robustezza ambientale: | Funzionamento in nebbia/acqua superficiale |
| Rispetto: | RoHS, REACH, alogen-free, ISO 9001/14001 (certificato UE/USA) | ||
| Evidenziare: | Display LCD industriale certificato UE/USA,Display LCD industriale da 350 cd/m2,23.8 Display LCD TFT industriale |
||
LCD TFT FHD da 23,8" ultra-affidabile per applicazioni esigenti in UE/USA
L'SFTO2380HY-7253ACT è un modulo LCD TFT da 23,8 pollici ad alte prestazioni progettato per l'uso industriale e commerciale in Nord America ed Europa. Caratterizzato da risoluzione Full HD (1920×1080), interfaccia LVDS e intervallo di temperatura operativa esteso (da 0°C a +50°C), questo display offre chiarezza ed affidabilità eccezionali in ambienti difficili come fabbriche, strutture mediche e chioschi all'aperto. Certificato secondo gli standard RoHS, REACH e ISO, soddisfa i severi requisiti normativi UE/USA.
Durata di grado industriale: il rivestimento duro antiriflesso (superficie 6H) resiste a graffi, sostanze chimiche e umidità.
Interfaccia LVDS ad alta velocità: LVDS a doppia porta (2x8 bit) garantisce una trasmissione dati senza interruzioni per sistemi di controllo in tempo reale.
Retroilluminazione a LED da 50.000 ore: design a basso consumo energetico con supporto PWM dimming, che riduce il consumo energetico del 30% rispetto a CCFL.
Touch capacitivo pronto: l'IC touch EXC3189 opzionale supporta il funzionamento con guanti/superfici bagnate (interfaccia I²C/USB).
Ampio intervallo di temperatura operativa: prestazioni affidabili da condizioni di congelamento (0°C) a impostazioni industriali ad alta temperatura (+50°C).
Prestazioni ottiche: luminosità di 300 cd/m², 16,7 milioni di colori e tecnologia a bassa riflessione per la leggibilità alla luce solare.
Struttura robusta: profilo sottile di 8,2 mm, testato per vibrazioni/caduta (altezza 60 cm) e protezione ESD (±15 kV scarica in aria/±8 kV scarica a contatto).
Facile integrazione: ingresso alimentazione 5V CC, VCOM regolabile I²C e connettore LVDS plug-and-play (Starconn 300B30-0000RA-M4).
Affidabilità certificata: ciclo termico di 120 ore (-10°C↔+60°C), test di umidità (90% UR) e materiali privi di alogeni.
Pannelli di controllo industriali (automazione, robotica)
Apparecchiature per la diagnostica medica
Digital signage e display di informazioni pubbliche
Terminali POS/Retail
Sistemi di infotainment per il trasporto
Prodotto da Saef Technology (Shenzhen), l'SFTO2380HY-7253ACT combina la resilienza di livello militare con una tecnologia di visualizzazione all'avanguardia. La sua interfaccia LVDS semplifica l'integrazione con Raspberry Pi, NVIDIA Jetson e PC industriali, mentre la conformità RoHS/REACH elimina le barriere all'importazione in Germania, Francia, Regno Unito e Stati Uniti. Supportato da una garanzia di 1 anno, questo modulo è ottimizzato per il funzionamento 24 ore su 24, 7 giorni su 7, negli ambienti EMC rigorosi dell'Europa e negli ambienti regolamentati dalla FCC del Nord America.
Dimensioni esterne
![]()
Specifiche
| Parametro | Specifiche | Unità |
| Area attiva | 527,04(H) × 296,46(V) | MM |
| Numero di pixel | 1920(H) ×1080(V) | pixel |
| Passo dei pixel | 0,2745*0,2745 | MM |
| Disposizione dei pixel | Striscia verticale RGB | |
| Luminosità BLU | 350 | Cd/㎡ |
| Colori del display | 16,7 milioni | colori |
| Modalità di visualizzazione | Modalità trasmissiva, normalmente nero | |
| Contorno dimensionale |
543(H) × 317,4(V) × 8,2(D) tip. |
mm |
| Trattamento superficiale | Antiriflesso, rivestimento duro (3H) | |
| Retroilluminazione | Tipo barra luminosa a 1 LED | Pcs |
Definizione dei pin dell'interfaccia
| Pin | Simbolo | Descrizione |
| 1 | RO(0)N | Segnale LVDS dispari- |
| 2 | RO(0)P | Segnale LVDS dispari+ |
| 3 | RO(1)N | Segnale LVDS dispari- |
| 4 | RO(1)P | Segnale LVDS dispari+ |
| 5 | RO(2)N | Segnale LVDS dispari- |
| 6 | RO(2)P | Segnale LVDS dispari+ |
| 7 | GND | Terra |
| 8 | ROCLK- | Clock LVDS dispari- |
| 9 | ROCLK+ | Clock LVDS dispari + |
| 10 | RO(3)N | Segnale LVDS dispari- |
| 11 | RO(3)P | Segnale LVDS dispari+ |
| 12 | RE(0)N | Segnale LVDS pari- |
| 13 | RE(0)P | Segnale LVDS pari+ |
| 14 | GND | Terra |
| 15 | RE(1)N | Segnale LVDS pari- |
| 16 | RE(1)P | Segnale LVDS pari+ |
| 17 | GND | Terra |
| 18 | RE(2)N | Segnale LVDS pari- |
| 19 | RE(2)P | Segnale LVDS pari+ |
| 20 | RECLK- | Clock LVDS pari- |
| 21 | RECLK+ | Clock LVDS pari + |
| 22 | RE(3)N | Clock LVDS pari- |
| 23 | RE(3)P | Clock LVDS pari + |
| 24 | GND | Terra |
| 25 | WP | Protezione scrittura (Alta: Abilita scrittura, Bassa o Aperta: Disabilita scrittura) |
| 26 | SCL | Clock seriale I2C (per regolare VCOM) |
| 27 | SDA | Clock seriale I2C (per regolare VCOM) |
| 28 | 5V | Alimentazione CC |
| 29 | 5V | Alimentazione CC |
| 30 | 5V | Alimentazione CC |
Valori massimi assoluti
|
Parametro |
Simbolo |
Min. |
Max. |
Unità |
|
Tensione di alimentazione |
V DD |
-0,3 |
6 |
V |
|
Tensione di alimentazione logica |
V IN |
VSS-0,3 |
V DD +0,3 |
V |
|
Temperatura di esercizio |
T OP |
0 |
50 |
℃ |
|
Temperatura di stoccaggio |
T ST |
-20 |
60 |
℃ |
Caratteristiche della retroilluminazione
|
Parametro |
Min. |
Tip. |
Max. |
Unità |
|
|
Tensione di ingresso della barra luminosa a LED Per Pin di ingresso |
VPIN |
- |
55,2 |
- |
V |
|
Corrente di ingresso della barra luminosa a LED Per Pin di ingresso |
IPIN |
- |
60 |
- |
MA |
|
Consumo energetico LED |
P BL |
- |
13,2 |
- |
W |
|
Luminosità BLU |
- |
300 |
350 |
- |
Cd/㎡ |
|
Durata LED |
|
|
50000 |
|
Ore |
Specifiche CTP
|
Categoria |
Parametro |
Specifiche |
|
Generale |
Struttura |
Vetro di copertura + vetro sensore ITO |
|
|
Rinforzo della lente di copertura |
Fisicamente rinforzato |
|
|
Durezza superficiale della lente di copertura |
≥6H (durezza della matita) |
|
|
Tasso di trasmissione della luce |
≥85% |
|
|
Temperatura di esercizio |
-10℃ ~ +60℃, ≤85% UR |
|
|
Temperatura di stoccaggio |
-20℃ ~ +70℃, ≤85% UR |
|
Elettrico |
Interfaccia |
IIC / USB Opzionale |
|
|
Touch IC |
EXC3189 |
|
|
Tensione di alimentazione (VDD) |
IIC:3,3V USB:5V |
|
|
Resistenza host (SDA/SCL) |
Configurabile sulla scheda principale |
|
Ambientale |
Condizioni operative |
Funzionale in nebbia/ acqua superficiale/Guanto |
|
Proprietà della superficie |
Inchiostro superficiale |
Anti-UV |
|
|
Trattamento superficiale |
Antiriflesso (foschia: 3%) |
|
|
Laminazione LCD-TP |
OCR (Resina otticamente trasparente) |
|
Conformità |
Standard dei materiali |
Conforme a RoHS e senza alogeni |

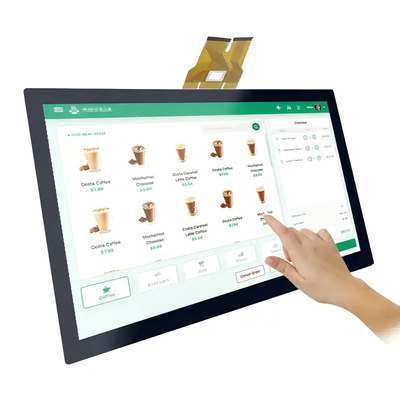

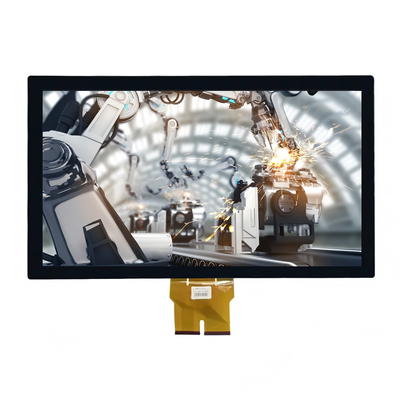

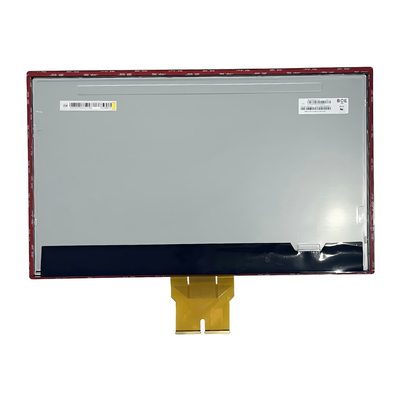

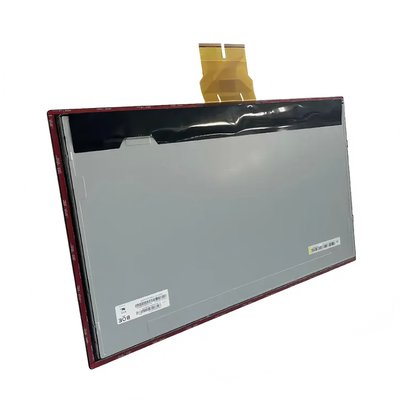

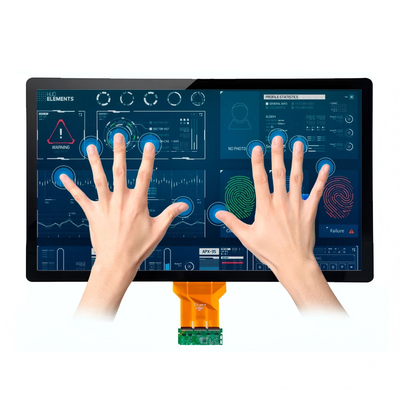

Immagine del prodotto
![]()
![]()
![]()
