Dettagli:
|
| Numero di modello: | SFTO2700SM-7317AN | Dimensione dello schermo: | 27 pollici di diagonale |
|---|---|---|---|
| Risoluzione: | 1920×1080 pixel (RGB) | Luminosità: | 350 Cd/m2 |
| Temperatura operativa.: | 0°C a +50°C | Rapporto di contrasto: | 10001:1 (Tipico.) |
| Interfaccia: | LVDS a doppio canale (2 pixel/orologio) | Tempo di risposta: | 14ms (on/off, Tip.) |
| Lampade di sfondo: | 30,000 ore | Trattamento superficiale: | Antiriflesso, durezza 3H |
| Input di potenza: | 5V±10% (Max 5.5V) | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | LCD TFT industriale 350 cd/m2,LCD TFT industriale Dual LVDS,LCD TFT industriale da 27" |
||
Industriale-Utile 27-Zoll Display für Kontrollräume
Il SFTO2700SM-7317AN combina una soluzione Full-HD con una robustezza industriale per sistemi di guida, medicina e automazione.Con 350 cd/m2 di luminosità e 89° di angolo di visione offre una visione chiara anche in condizioni di luce difficili.
Vantaggi chiave per gli ingegneri
✅ Industrielle Zuverlässigkeit
Funzionamento da 0°C a 50°C (Lagerung -20°C a 60°C)
Doppia LVDS-Schnittstelle con frequenza di tatto di 74,25 MHz
3H kratzfeste Anti-Reflex-Oberfläche
✅ Eccellenza ottica
10001 Contrast ratio für scharfe Graustufdarstellung (Rapporto di contrasto per la presentazione di grafite acuta)
14 ms Reaktionszeit (Schwarz-Weiß-Übergang)
Coordinate di colore secondo il CIE1931 (Weißpunkt x=0,283/y=0,289)
✅ Integrazione Einfache
Verriegelbarer JAE FI-X30HL-Stecker
Modalità di cronometraggio solo DE (kein HSYNC/VSYNC benötigt)
Punti di conferma compatibili con VESA
Certifizierte Robustheit
72h Hochtemperaturtest @60°C
24 Zyklen Thermischer Shock (-20°C/60°C)
Dispositivo di protezione ESD: ±8kV (Kontakt) secondo la norma IEC 61000-4-2
Prozessleittechnik: SCADA-Systeme, Leitwartendisplays
Medizingeräte: OP-Monitore, Diagnosekonsolen
Automazione di laboratorio: Microskopiemonitore, Analysegeräte
Segnaletica digitale: sistema di informazione e intrattenimento utile all'industria
Certificato ISO: 9001:2015 (Qualität), 14001:2015 (Umwelt)
EMV: EN 55032:2015 Conforme
Garanzia: 2 anni su difetti di funzionamento
In questo caso, la domanda di autorizzazione deve essere presentata all'autorità competente.
Richiesta di personalizzazione
ContattoSales2@saef.com.cnper le versioni sigillate IP65, le opzioni capacitive touch o i disegni personalizzati delle lunette.
Specificità
| Articolo 2 | Unità | Specificità |
| Diagonale dello schermo | mm | 27.0 |
| Area attiva | mm | 597.888 ((H) x 336.312 ((V) |
| Pixel H x V | - | 1920 ((x3) x 1080 |
| Pitch dei pixel | - Sì. | 31.14 (per una triade) x31.14 |
| Disposizione dei pixel | - | Striscia verticale RGB |
| Modalità di visualizzazione | - | Normalmente nero |
| Tempo di risposta | Msec | 14 ms (in genere accesi/spenti) |
| Peso | In grammo | TBD |
| Interfaccia elettrica | - | Input di dati RGB a doppio canale LVDS a 8 bit |
| Colore di supporto | - | 16Colori.7M |
| Trattamento superficiale | - | Antiabbagliamento, 3H |
| Temperatura di funzionamento | °C |
0 a +50 |
| Temperatura di conservazione | °C | -20 a +60 |
Dimensioni esterne
![]()
Definizione del pin dell'interfaccia
| Numero PIN. | Il simbolo | Descrizione |
| 1 | RxO0- | Input di dati differenziali LVDS negativi (dati dispari) |
| 2 | RxO0+ | Input di dati differenziali LVDS positivi (dati dispari) |
| 3 | RxO1- | Input di dati differenziali LVDS negativi (dati dispari) |
| 4 | RxO1+ | Input di dati differenziali LVDS positivi (dati dispari) |
| 5 | RxO2- | Input di dati differenziali LVDS negativi (dati dispari) |
| 6 | RxO2+ | Input di dati differenziali LVDS positivi (dati dispari) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | Input di orologio differenziale LVDS negativo (orologio dispari) |
| 9 | RxOCLK+ | Input di orologio differenziale LVDS positivo (orologio parziale) |
| 10 | RxO3- | Input di dati differenziali LVDS negativi (dati dispari) |
| 11 | RxO3+ | Input di dati differenziali LVDS positivi (dati dispari) |
| 12 | RxE0- | Input di dati differenziali LVDS negativi (dati pari) |
| 13 | RxE0+ | Input di dati differenziali LVDS positivi (dati pari) |
| 14 | GND | Terreno |
| 15 | RxE1- | Input di dati differenziali LVDS negativi (dati pari) |
| 16 | RxE1+ | Input di dati differenziali LVDS positivi (dati pari) |
| 17 | GND | Terreno |
| 18 | RxE2- | Input di dati differenziali LVDS negativi (dati pari) |
| 19 | RxE2+ | Input di dati differenziali LVDS positivi (dati pari) |
| 20 | RxECLK- | Input di orologio differenziale LVDS negativo (orologio pari) |
| 21 | RxECLK+ | Input di orologio differenziale LVDS negativo (orologio pari) |
| 22 | RxE3- | Input di dati differenziali LVDS negativi (dati pari) |
| 23 | RxE3+ | Input di dati differenziali LVDS positivi (dati pari) |
| 24 | GND | Terreno |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Nessuna connessione |
| 28 | VDD | Tensione di ingresso dell'alimentazione 5V |
| 29 | VDD | Tensione di ingresso dell'alimentazione 5V |
| 30 | VDD | Tensione di ingresso dell'alimentazione 5V |
Caratteristiche ottiche
| Parametro | Condizioni | Un minuto. | Tipo. | - Max, ti prego. | Unità | |
|
Angolo di visione (CR>10) |
Orizzontale | θL | 89 | - |
grado |
|
| θR | 89 | - | ||||
| Verticale | θT | 89 | - | |||
| θB | 89 | - | ||||
| Rapporto di contrasto | Centro | 700 | 1000 | - | - | |
| Tempo di risposta | Tr+Td | - | 14 | 20 | ms | |
|
CF Colorazione cromatica (CIE1931) |
X rosso |
Tipo -0.03 |
0.646 |
Tipo: +0.03 |
- | |
| Rosso y | 0.341 | - | ||||
| X verde | 0.327 | - | ||||
| Verde y | 0.612 | - | ||||
| X blu | 0.143 | - | ||||
| Blu y | 0.041 | - | ||||
| X bianco | 0.283 | - | ||||
| Bianco y | 0.289 | - | ||||
| Centro Luminosità di bianco | Anno di applicazione | 300 | 350 | cd/m2 | ||
Caratteristiche della retroilluminazione
| Parametro | Il simbolo | Valore | Unità | ||
| MiN. | Tipo. | - Max, ti prego. | |||
| Voltaggio di ingresso della barra luminosa | VLED | 51 | 54 | 57 | V. |
| Input della barra luminosa corrente | ILED | - | 480 | - | mA |
| Tempo di vita del LED | LBL | 20000 | 30000 | - | Ore |

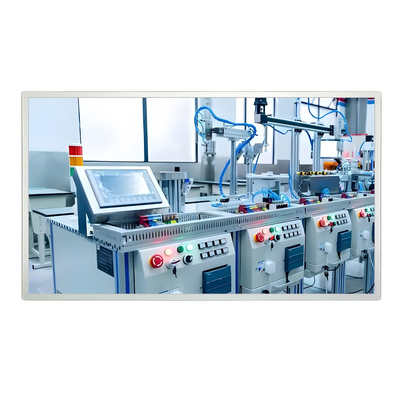

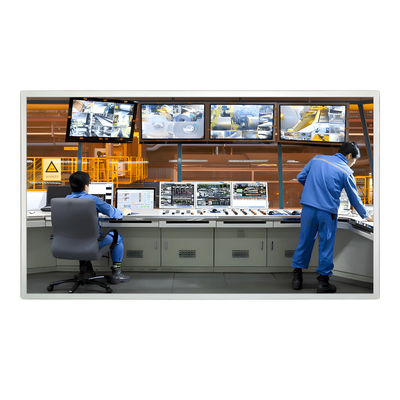

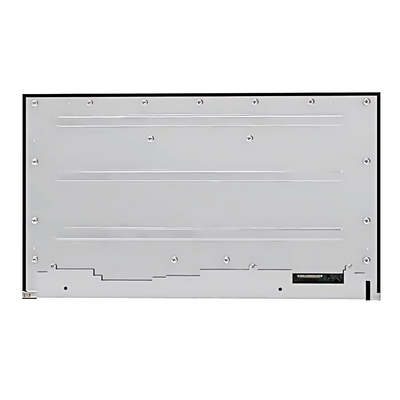

Immagine del prodotto
![]()
![]()
