Dettagli:
|
Numero di modello: | SFTO2150RX-7320AN | Dimensione dello schermo: | 21.5 pollici diagonale |
---|---|---|---|
Risoluzione: | 1920×1080 pixel (RGB) | Brillantezza: | 500 cd/m2 |
Temperatura operativa.: | -30°C a +80°C | Rapporto di contrasto: | 10001:1 (Tipico.) |
Interfaccia: | LVDS a doppio canale (2 pixel/orologio) | Lampade di sfondo: | 50,000 ore |
Consumo di energia: | 20,96W (LCD: 3,5W + Retroilluminazione: 17,46W) | Rispetto: | Compliance REACH e RoHS |
Evidenziare: | 500 cd/m2 LCD TFT industriale,LCD TFT industriale da 21,5 pollici |
LCD FHD TFT ultra-robusto da 21,5" per ambienti critici
L'SFTO2150RX-7320AN offre affidabilità di livello militare per sistemi industriali che richiedono prestazioni visive senza compromessi.questo display leggibile dalla luce solare eccelle nella diagnostica medica, controlli aerospaziali e operazioni offshore.
Progettati per condizioni estreme
Affidabilità certificata (secondo le norme CEI):
240 ore @ 85°C/85%RH
100 cicli di shock termico (-30°C/60°C)
Protezione ESD: ±15kV (aria), ±8kV (contatto)
Immagini mediche: monitor chirurgici, console di risonanza magnetica
Avionica: schermi del cockpit, sistemi di controllo del volo
Marina: ponti di navigazione, pannelli della sala macchine
Industria 4.0: HMI per CNC, robotica, SCADA
Direttive UE: ROHS 2011/65/UE, REACH SVHC, EN 55032 EMC
Certificazioni di sicurezza: UL 60601-1 (medico), DNV-GL (marino)
Garanzia: 1 anno di sostituzione funzionale
HSF: Costruzioni prive di alogeni
Richiesta di personalizzazione
ContattoSales2@saef.com.cnper le versioni sigillate IP65, le opzioni capacitive touch o i disegni personalizzati delle lunette.
Specificità
Articolo 2 | Specificità | Unità |
Dimensione dello schermo attivo | 21.5 | centimetro |
Numero di pixel | 1920 x 1080 | Pixel |
Area di visualizzazione | 476.64 (H) x 268.11 ((V) | mm |
Apertura del bezzolo | 479.84 ((H) x 271.3 ((V) | mm |
Dimensione del profilo | 495.6 ((H) x 292.4 ((V) x 10.35 ((D) | mm |
Luminanza, bianco | 500 (centro 1 punto, tipo) | cd/m2 |
Tensione di ingresso dell'alimentazione | 12 (tipo) | V. |
Tensione dell'alimentazione | 5.0 (tipo) | V. |
Consumo di energia | Totale = 20,96 (Typ.) | W |
Rapporto di contrasto | 1000:1 | - Non lo so. |
Tempo di risposta | 14 (Tipo) ((G a G) | ms |
Temperatura del colore | TBD | K. |
Peso | TBD ((Tipo) | Kg |
Temperatura di funzionamento | -30 ~ 80 | °C |
Temperatura di conservazione | -30 ~ 85 | °C |
Caratteristiche ottiche
Parametro | Il simbolo | Condizione | Un minuto. | Tipo. | - Max, ti prego. | Unità | ||
Angolo di visione gamma |
Orizzontale |
Θ3 |
CR > 10 |
85 | 89 | - | Deg. | |
Θ9 | 85 | 89 | - | Deg. | ||||
Verticale |
Θ12 | 85 | 89 | - | Deg. | |||
Θ6 | 85 | 89 | - | Deg. | ||||
Relazione di contrasto di luminosità | CR |
Θ = 0. (Al centro) Normalmente Visualizzazione Angolo |
450 | 500 | ||||
Trasmissione cellulare | Tr | - | 3.55 | - | % | |||
Uniformità della luminosità bianca | ΔY | 75 | 80 | - | % | |||
Riproduzione di colore |
Bianco |
Wx | 0.283 | 0.313 | 0.343 | - | ||
Wy. | 0.299 | 0.329 | 0.359 | - | ||||
Rosso |
Rx | 0.607 | 0.637 | 0.667 | - | |||
RY | 0.320 | 0.350 | 0.380 | - | ||||
Verde |
Gx | 0.266 | 0.296 | 0.326 | - | |||
Gi | 0.590 | 0.620 | 0.650 | - | ||||
Blu |
Bx | 0.120 | 0.150 | 0.180 | - | |||
Da: | 0.02 | 0.05 | 0.08 | - | ||||
Risposta Il tempo |
GTG | Tg | 14 | 25 | ms | |||
Parla in croce | CT |
- |
- |
2.0 | % |
Caratteristiche della retroilluminazione
Parametro | Il simbolo | Valore | Unità | ||
Un minuto. | Tipo. | - Max, ti prego. | |||
Voltaggio di ingresso della barra luminosa LED per pin di ingresso | VPIN | 46.5 | 48.5 | 51.5 | V. |
Corrente totale di ingresso della barra luminosa LED | IPIN | --- | 360 | mA | |
Tempo di vita del LED | LLED | 40000 | 50000 | --- | Ore |
Consumo di energia | PBL | 17.46 | W |
Dimensioni esterne
Definizione del pin dell'interfaccia
Pin No | Il simbolo | Funzione |
1 | RXO0- | Dati negativi di trasmissione di pixel 0 (ODD) |
2 | RXO0+ | Dati positivi di trasmissione di pixel 0 (ODD) |
3 | RXO1- | Dati negativi di trasmissione del pixel 1 (ODD) |
4 | RXO1+ | Dati positivi di trasmissione del pixel 1 (ODD) |
5 | RXO2- | Dati negativi di trasmissione del pixel 2 (ODD) |
6 | RXO2+ | Dati positivi di trasmissione del pixel 2 (ODD) |
7 | GND | Terreno di potenza |
8 | RXOC- | Orologio di trasmissione negativo (ODD) |
9 | RXOC+ | Orologio di trasmissione positivo (ODD) |
10 | RXO3- | Dati negativi di trasmissione del pixel 3 (ODD) |
11 | RXO3+ | Dati positivi di trasmissione del pixel 3 (ODD) |
12 | RXE0- | Dati negativi di trasmissione di pixel 0 (EVEN) |
13 | RXE0+ | Dati positivi di trasmissione di pixel 0 (EVEN) |
14 | GND | Terreno di potenza |
15 | RXE1- | Dati negativi di trasmissione del pixel 1 (EVEN) |
16 | RXE1+ | Dati positivi di trasmissione del pixel 1 (EVEN) |
17 | GND | Terreno di potenza |
18 | RXE2- | Dati negativi di trasmissione del pixel 2 (EVEN) |
19 | RXE2+ | Dati positivi di trasmissione del pixel 2 (EVEN) |
20 | RXEC- | Orologio di trasmissione negativo (EVEN) |
21 | RXEC+ | Orologio di trasmissione positivo (EVEN) |
22 | RXE3- | Dati negativi di trasmissione del pixel 3 (EVEN) |
23 | RXE3+ | Dati positivi di trasmissione di Pixel 3 (EVEN) |
24 | GND | Terreno di potenza |
25 | NC | Non c'è connessione, questo pin dovrebbe essere aperto. |
26 | NC | Non c'è connessione, questo pin dovrebbe essere aperto. |
27 | NC | Nessuna connessione |
28 | VDD |
Fornitore di alimentazione: +5V |
29 | VDD | |
30 | VDD |

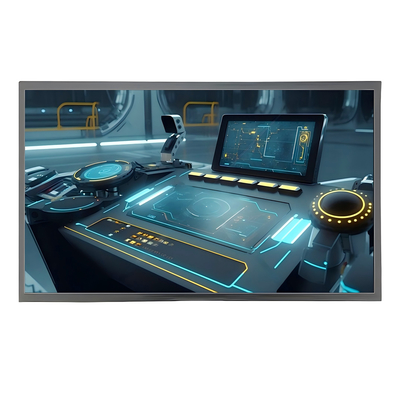

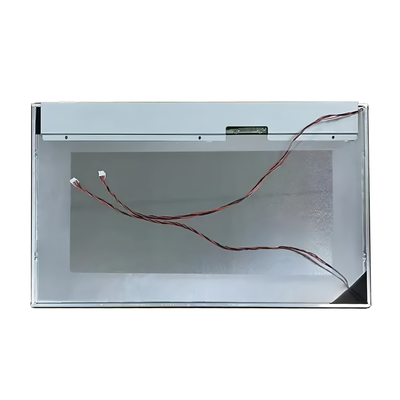

Immagine del prodotto
