Dettagli:
|
| Prodotto: | 2.0" LCD TFT | Tecnologia di visualizzazione: | IPS, tutti gli angoli di visione |
|---|---|---|---|
| Risoluzione: | 240x320 punti | interfaccia: | 8 bit parallelo |
| Numero di pin: | 22 perni | Connessione: | ZIF (personalizzabile) |
| Luminanza di superficie: | 400 Cd/m2 | Temperatura operativa.: | -20°C a +70°C |
| Rapporto di contrasto: | 800: 1 | Colore: | 262K |
| Garanzia: | 1 anno | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Modulo di visualizzazione LCD 240x320 tft,Modulo di visualizzazione LCD TFT da 400 Nits,Modulo di visualizzazione TFT-LCD per dispositivi IoT |
||
A proposito di questo prodotto Display LCD IPS TFT da 2 pollici: SFTO200JY-7251AN
Elevate i vostri progetti IoT con il nostro modulo IPS TFT-LCD ad alta luminosità, progettato appositamente per applicazioni innovative.questo display compatto vanta una risoluzione di 240x320 pixel, offrendo immagini mozzafiato e colori vivaci che danno vita alle tue idee.
Caratteristiche e vantaggi principali:
Applicazioni:
Perché scegliere il nostro modulo display?
Il nostro display IPS TFT-LCD ad alta luminosità da 2 pollici è progettato per prestazioni, durata e flessibilità.Sfruttare la potenza di un'eccezionale chiarezza visiva e la versatilità del design per migliorare l'interazione degli utenti nelle applicazioni IoT. Grazie alle sue caratteristiche affidabili e all'integrazione user-friendly, potrai concentrarti su ciò che conta di più: portare sul mercato le tue idee innovative.
Ordina il tuo oggi!
Ordina oggi il modulo di display IPS TFT-LCD ad alta luminosità da 2 pollici e sperimenta la perfetta combinazione di qualità, prestazioni,e accessibilitàDisponibile ora per la spedizione in tutti gli Stati Uniti!
Specifica del prodotto
| Articolo | Specificità |
| Modalità di visualizzazione | Normalmente nero, trasmissibile |
| Direzione di visione | Tutti |
| Colori | 262K |
| Dispositivo IC | ST7789P3 |
| Tipo di interfaccia | 4Wire SPI |
| Disegno dimensionale | 34.60 ((W) x 47.80 ((H) x 2.03 ((T) |
| LCD Area attiva LCD | 30.60 ((W) x 40.80 ((H) |
| Risoluzione | 240 RGB ((H) x 320 ((V) |
| Pitch dei pixel | 0.1275 ((W) x 0.1275 ((H) |
| Brightnes di superficie | 400 nit |
Dimensioni meccaniche
Classificazione massima assoluta
| Parametro | Il simbolo | Min. | Max. | Unità |
| Tensione di alimentazione logica | IOVCC | - Zero.3 | 4.6 | V. |
| Tensione di alimentazione analogica | VCC | - Zero.3 | 4.6 | V. |
| Temperatura di funzionamento | In alto | - Venti | 70 | °C |
| Temperatura di conservazione | Tst | - Trenta | 80 | °C |
| Umidità | RH |
- Non lo so. |
90% ((Max60C) | RH |
Caratteristiche elettriche
| Parametro | Il simbolo | Min. | Tipologia | Max. | Unità |
| Tensione di alimentazione logica | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V. |
| Tensione di alimentazione analogica | VCC | 2.6 | 2.8 | 3.3 |
- |
| Corrente di input | Identificazione |
- Non lo so. |
20 |
- Non lo so. |
mA |
Caratteristiche della retroilluminazione
| Articolo | Il simbolo | Min. | Tipologia | Max. | Unità |
| Voltaggio in avanti | Vf | 3.0 | 3.2 | 3.4 | V. |
| Corrente in avanti | Se |
- Non lo so. |
60 |
- Non lo so. |
mA |
| Tempo di vita operativo |
- Non lo so. |
30000 | 40000 |
- Non lo so. |
Ore |
Definizione del pin dell'interfaccia
|
- No. |
Il simbolo | Descrizione |
| 1 | LED+ | Anodo di retroilluminazione |
| 2 | LED- | Catodo di retroilluminazione |
| 3-4 | NC | |
| 5 | IOVCC | Fornitura di alimentazione per l'interfaccia ((1.8V-3.3V) |
| 6 | VCC | Fornitore di alimentazione per analoghi (2.8V-3.3V) |
| 7-14 | DB7-DB0 | Input/output di dati paralleli. |
| 15 | R & S |
Leggere abilitato nell'interfaccia parallela 8080 MCU. |
|
16 |
WR |
Abilitazione di scrittura in interfaccia parallela. Visualizzazione dei dati/pin di selezione dei comandi in interfaccia seriale a 4 righe. |
|
17 |
RS |
Selezionare il pin RS= 1 RS = ¥0 ¥: dati di comando. |
| 18 | CS |
Chip selezionare pin (LoSw) attivare) |
| 19 | TE | Il segnale di effetto strappo viene utilizzato per sincronizzare l' MCU con la memoria framing |
| 20 | RISET | Pin di ripristino LCM |
| 21 | SDA | Input/output di dati seriali. |
| 22 | GND | Terreno |
Caratteristiche ottiche
| Articolo | Il simbolo | Condizione | Un minuto. | Tipo. | - Max, ti prego. | Unità |
|
Transmittanza (senza polarizzatore) |
T(%) |
- |
- |
(4.50) |
- |
% |
|
Trasmittanza (con Polarizzatore) |
T(%) |
- |
- |
(cfr. |
- |
% |
| Rapporto di contrasto | CR |
Θ=0 Visualizzazione normale angolo |
640 | 800 |
- |
- |
| Tempo di risposta | TR +TF |
- |
30 | 40 |
msec |
|
| Gamma di colori | S(%) | 54 | 60 |
- |
% |

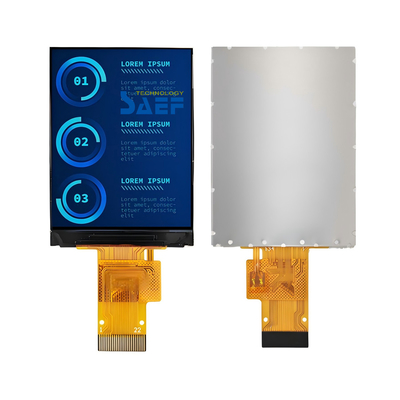

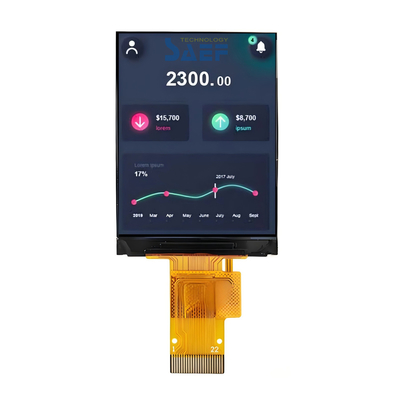

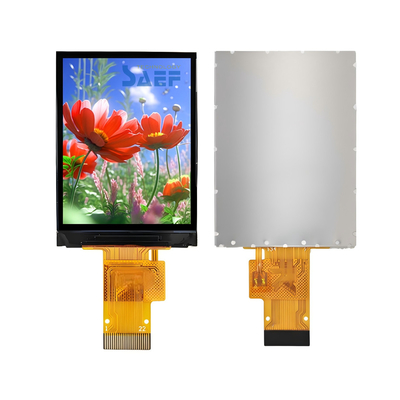

Immagine del prodotto
Altre opzioni: Interfaccia SPI (Modello:SFTO200JY-7250AN)
