Dettagli:
|
| Prodotto: | 1.77 pollici LCD TFT | Risoluzione: | 128*160 pixel |
|---|---|---|---|
| touch screen: | Senza | Direzione di visione: | Alle 12 |
| interfaccia: | SPI 4 linee | Numero di pin: | 14 |
| Connessione: | Collegamento | Luminanza di superficie: | 300 cd/m2 (personalizzabile) |
| IC del driver: | ST7735 | Durata di vita del LED: | 40,000 ore |
| Temperatura operativa.: | da -20°C a +70°C | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display LCD TFT a bassa potenza,Esposizione a 1,77 pollici di TFT LCD |
||
A proposito di questo articolo: display LCD TFT da 1,77 pollici SFTO177JY-7189AN
Aggiorna i tuoi dispositivi con il display LCD TFT da 1,77 pollici di Shenzhen Saef Technology, un produttore leader di display TFT.questo schermo TFT ad alta risoluzione è perfetto per una vasta gamma di applicazioni, dai dispositivi indossabili all'elettronica di consumo e alle soluzioni di visualizzazione IoT.
Caratteristiche chiave
Applicazioni
Soluzioni IoT:I nostri display a basso consumo di energia sono perfetti per dispositivi connessi, garantendo prestazioni e affidabilità durature.
Uso industriale:Personalizzabili e costruiti per resistere a condizioni difficili, i nostri display hanno la fiducia dei produttori di attrezzature industriali di tutto il mondo.
Perché scegliere Shenzhen Saef Technology?
Come produttore di display TFT affidabile, ci impegniamo a fornire prodotti di alta qualità che soddisfino le esigenze dei nostri clienti globali.Il display LCD TFT da 77 pollici è progettato con precisione e progettato per prestazioni, rendendola la scelta perfetta per il tuo prossimo progetto.
Esplora la nostra gamma completa
Oltre al display da 1,77 pollici, offriamo una vasta gamma di display TFT LCD, moduli OLED e soluzioni di visualizzazione personalizzate per soddisfare le vostre esigenze uniche.Visita il nostro sito web per saperne di più sui nostri prodotti e servizi.
Contattaci oggi!
Sia che abbiate bisogno di un prodotto standard o di una soluzione personalizzata, il nostro team è pronto ad assistervi.
Shenzhen Saef Technology Ltd.Il vostro partner fidato nell'innovazione dei display.
Caratteristiche
| Articolo | Specificità |
| Modalità di visualizzazione | Normalmente nero, trasmissibile |
| Direzione di visione | Alle 12 |
| Colori | 262K |
| Dispositivo IC | ST7735 |
| Tipo di interfaccia | 4 SPI di linea |
| Disegno dimensionale | 34.00(W) x 42.94(H) x 2.28(T) mm |
| Area attiva LCD | 28.032 ((W) x 35.04 ((H) mm |
| Risoluzione | 128 RGB ((H) x 160 ((V) pixel |
| Pitch dei pixel | 0.219 ((W) x 0.219 ((H) mm |
Disegno di contorno
Descrizione del pin dell'interfaccia
|
- No. |
Il simbolo | Descrizione |
| 1 | NC | Nessuna connessione |
| 2 | GND | Terreno |
| 3 | LEDK | Catodo di retroilluminazione |
| 4 | LEDA | Anodo di retroilluminazione (3.0V-3.4V) |
| 5 | GND | Terreno |
| 6 | RISET | Pin di ripristino LCM |
|
7 |
D/C |
Selezionare il pin D/C = ∆ 1 ∆: visualizzazione dei dati. D/C = ¥0 ¥: dati di comando. |
| 8 | SDA | Input/output di dati seriali. |
| 9 | SCL | Pin dell'orologio seriale. |
| 10 | VCC | Fornitore di alimentazione per analoghi (2.8V-3.3V) |
| 11 | IOVCC | Fornitura di alimentazione per l'interfaccia ((1.8V-3.3V) |
| 12 | CS |
Chip selezionare pin ((Low) attivare) |
| 13 | GND | Terreno |
| 14 | NC | Nessuna connessione |
Diagramma schematico
Classificazione massima assoluta
| Parametro | Il simbolo | Min. | Max. | Unità |
| Tensione di alimentazione logica | IOVCC | - Zero.3 | 4.6 | V. |
| Tensione di alimentazione analogica | VCC | - Zero.3 | 4.6 | V. |
| Temperatura di funzionamento | In alto | - Venti | 70 | °C |
| Temperatura di conservazione | Tst | - Trenta | 80 | °C |
| Umidità | RH |
- Non lo so. |
90% ((Max60C) | RH |
Caratteristiche elettriche
| Parametro | Il simbolo | Min. | Tipologia | Max. | Unità |
| Tensione di alimentazione logica | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V. |
| Tensione di alimentazione analogica | VCC | 2.6 | 2.8 | 3.3 |
- Non lo so. |
| Corrente di input | Identificazione |
- Non lo so. |
20 |
- Non lo so. |
mA |
Caratteristiche della retroilluminazione
| Articolo | Il simbolo | Min. | Tipologia | Max. | Unità |
| Voltaggio in avanti | Vf | 3.0 | 3.2 | 3.4 | V. |
| Corrente in avanti | Se |
- Non lo so. |
80 |
- Non lo so. |
mA |
| Tempo di vita operativo |
- Non lo so. |
- Non lo so. |
40000 |
- Non lo so. |
Ore |
Caratteristiche ottiche
| Articolo | Il simbolo | Condizione | Un minuto. | Tipo. | - Max, ti prego. | Unità |
| Tempo di risposta | Tr+Tf | θ = 0° |
- |
30 | 60 | ms |
| Rapporto di contrasto | CR | θ = 0° | 200 | 300 |
- |
|
|
Angolo di visione |
In alto | CR ¢10 | 40 | 45 | - |
deg. |
| Sotto | CR ¢10 | 15 | 20 | - | ||
| A sinistra | CR ¢10 | 40 | 45 | - | ||
| Giusto. | CR ¢10 | 40 | 45 | - | ||
|
Colore CF cromaticità ((CIE)
|
Wx |
θ = 0° |
- Zero.02 |
0.308 |
+0.02 |
|
| Wy. | 0.327 | |||||
| Rx | 0.610 | |||||
| RY | 0.329 | |||||
| Gx | 0.299 | |||||
| Gi | 0.567 | |||||
| Bx | 0.143 | |||||
| Da: | 0.111 | |||||
| Parliamo a vicenda. | ct | 2% | ||||
| Transmittanza | Trans | 6.21% | 60,9% |
- |

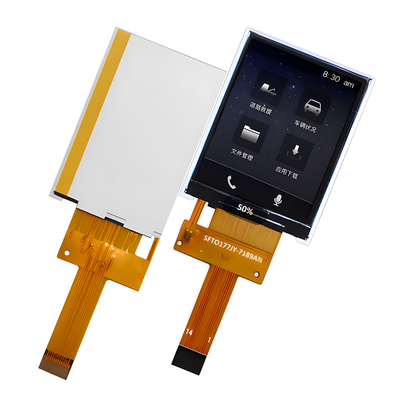

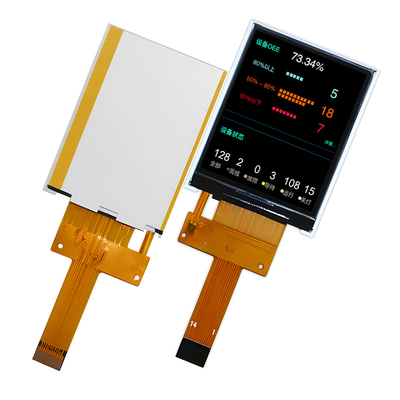

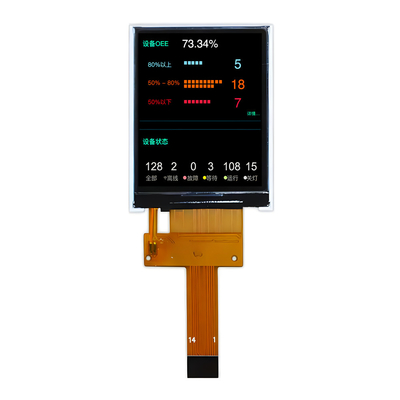

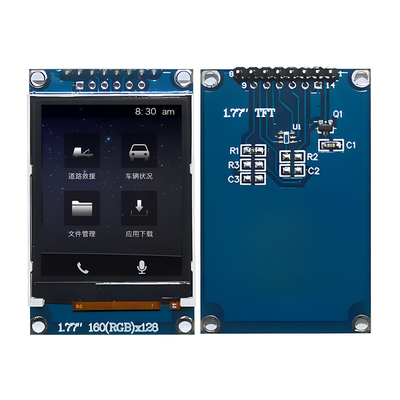

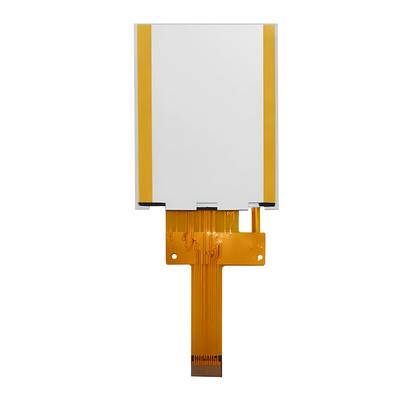

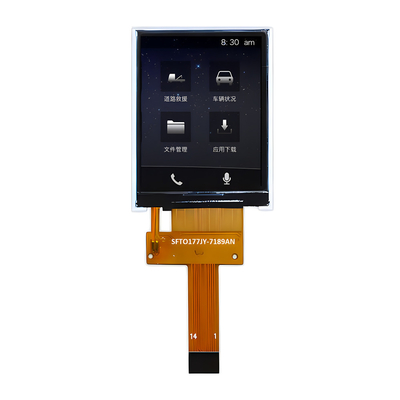

Foto del prodotto
Esami ambientali / affidabilità
| - No, no. | Articolo di prova | Condizione | Commenti |
| 1 | Operazione ad alta temperatura | Ts= +80°C, 240 ore |
Nota 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Operazione a bassa temperatura | Ta= -30°C, 240 ore | Nota 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Immagazzinamento ad alta temperatura | Ta= +80°C, 240 ore | IEC60068-2-2 GB2423. 2-89 |
| 4 | Immagazzinamento a bassa temperatura | Ta= -30°C, 240 ore | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Immagazzinamento ad alta temperatura e umidità | Ta= +60°C, 90% RH max, 160 ore |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | Sconto termico (non funzionante) | -30°C 30 min ~ +80°C 30 min Tempo di cambio: 5 min, 30 cicli |
Inizia con il freddo. temperatura, termine con temperatura elevata IEC60068-2-14, GB2423.22-87 |
|
7 |
Discarica elettrostatica (operazione) |
C=150pF, R=330 Ω, 5 punti/pannello L'aria: ±8KV, 5 volte; contatto: ±4KV, 5 (Ambiente: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC 61000-4-2 GB/T17626.2-1998 |
|
8 |
Vibrazione (non operativo) |
Intervallo di frequenza: 10~55Hz, colpo: 1.mm Sfoglia: 10Hz~55Hz~10Hz 2 ore per ogni direzione di X.Y.Z. (condizione della confezione) |
IEC 60068-2-6 GB/T2423.5-1995 |
| 9 | Sconvolgimento (non funzionamento) |
60G 6ms, ± X, ± Y, ± Z 3 volte per ogni direzione |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Prova di caduta del pacchetto |
Altezza: 80 cm, 1 angolo, 3 bordi, 6 superfici |
IEC60068-2-32 GB/T2423.8-1995 |
